• Schließen Sie nicht gleichzeitig verschiedene Lasttypen an den Dimmer an.
• Wenn Sie eine LED-Glühbirne an den Dimmer anschließen, vergewissern Sie sich, dass
sie dimmbar ist.
• Schließen Sie nicht mehr als einen Transformator an den Ausgang des Dimmers an.
• Wenn ein magnetischer Transformator an den Ausgang des Dimmers angeschlossen ist,
ist dieser mit mindestens 50% seiner Nennleistung zu belasten.
• Schließen Sie an den Dimmer keine Lasten an, die größer als 7 A / 150 W sind.
• An die Eingänge des Dimmers können Sie einen für 230 V Elektroinstallationen
bestimmten Wipptaster oder Schalter anschließen. Es wird empfohlen einen Wipptaster
anzuschließen, da dieser eine größere Funktionalität bietet.
Montage von Smart Dimmer
1. Schalten Sie die Stromversorgung im Stromkreis ab, an den der Dimmer angeschlossen
werden soll.
2. Öffnen Sie die Installationsdose, in welcher der Dimmer montiert werden soll.

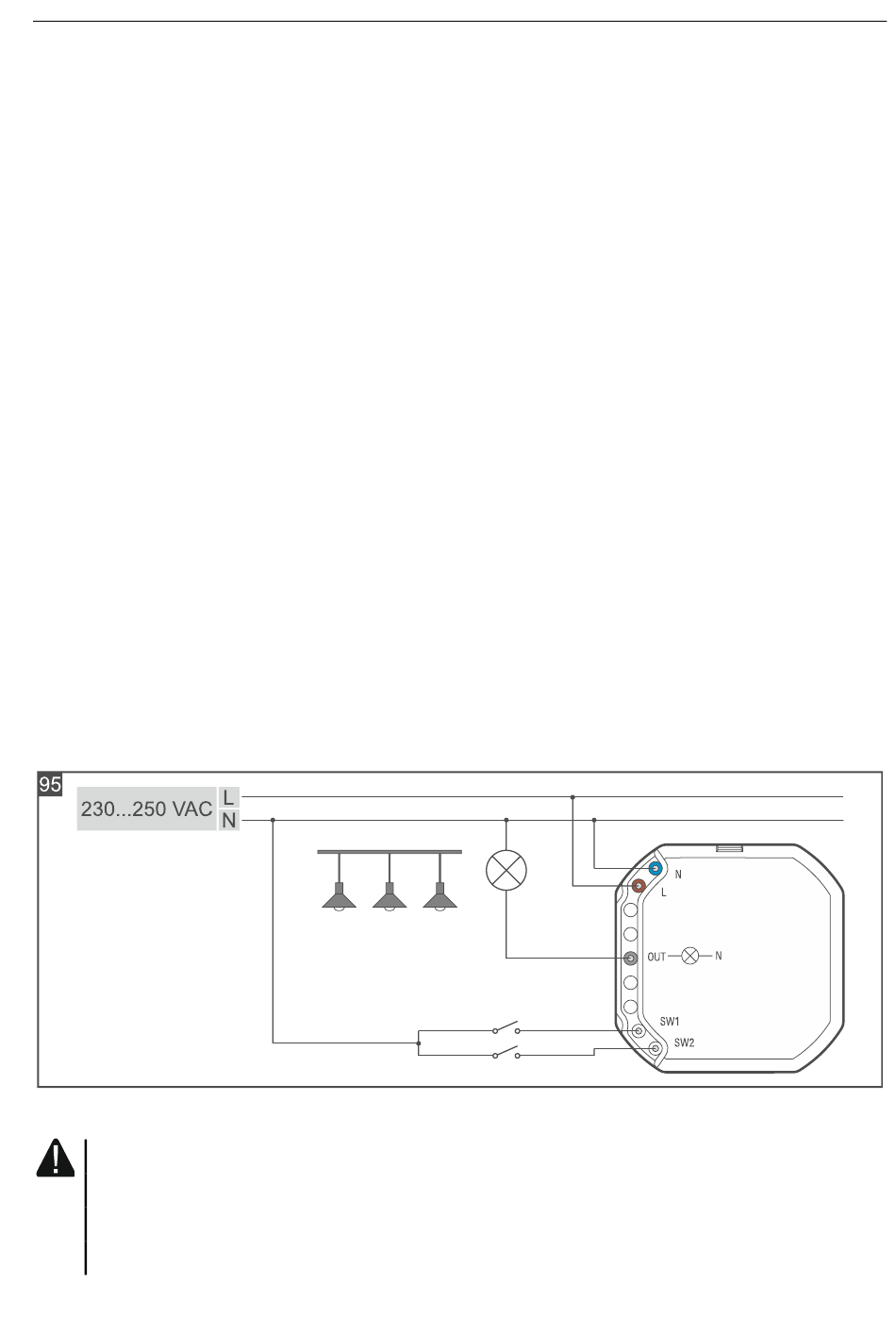

3. Schließen Sie den Dimmer an den Stromkreis 230 V AC an (Abb. 95):
– brauner Leiter [L] an den Außenleiter.
– blauer Leiter [N] an den Neutralleiter.
4. Schließen Sie die Beleuchtung an den Ausgang des Dimmers an (Abb. 95).
5. Schließen Sie die Taster / Schalter an die Eingänge des Dimmers an (Abb. 95).
6. Platzieren Sie den Dimmer in der Dose. Die Leitungen sollen sich hinter dem Gehäuse
des Dimmers befinden.
7. Schalten Sie die Stromversorgung im Kreis ein, an den der Dimmer angeschlossen ist.
8. Starten Sie die Be Wave App und fügen Sie den Dimmer dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, drücken Sie die mit dem
Symbol + gekennzeichnete Taste am Gehäuse (Abb. 94).
9. Schließen Sie die Dose.
4.4.20 Installation von Smart RGBW LED Driver
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Zur Versorgung der Steuerung verwenden Sie ein 12...48 V DC Netzteil mit einer
Strombegrenzung bis 16 A.
