4.4.25 Installation von Smart Switch Controller
Beschreibung von Smart Switch Controller

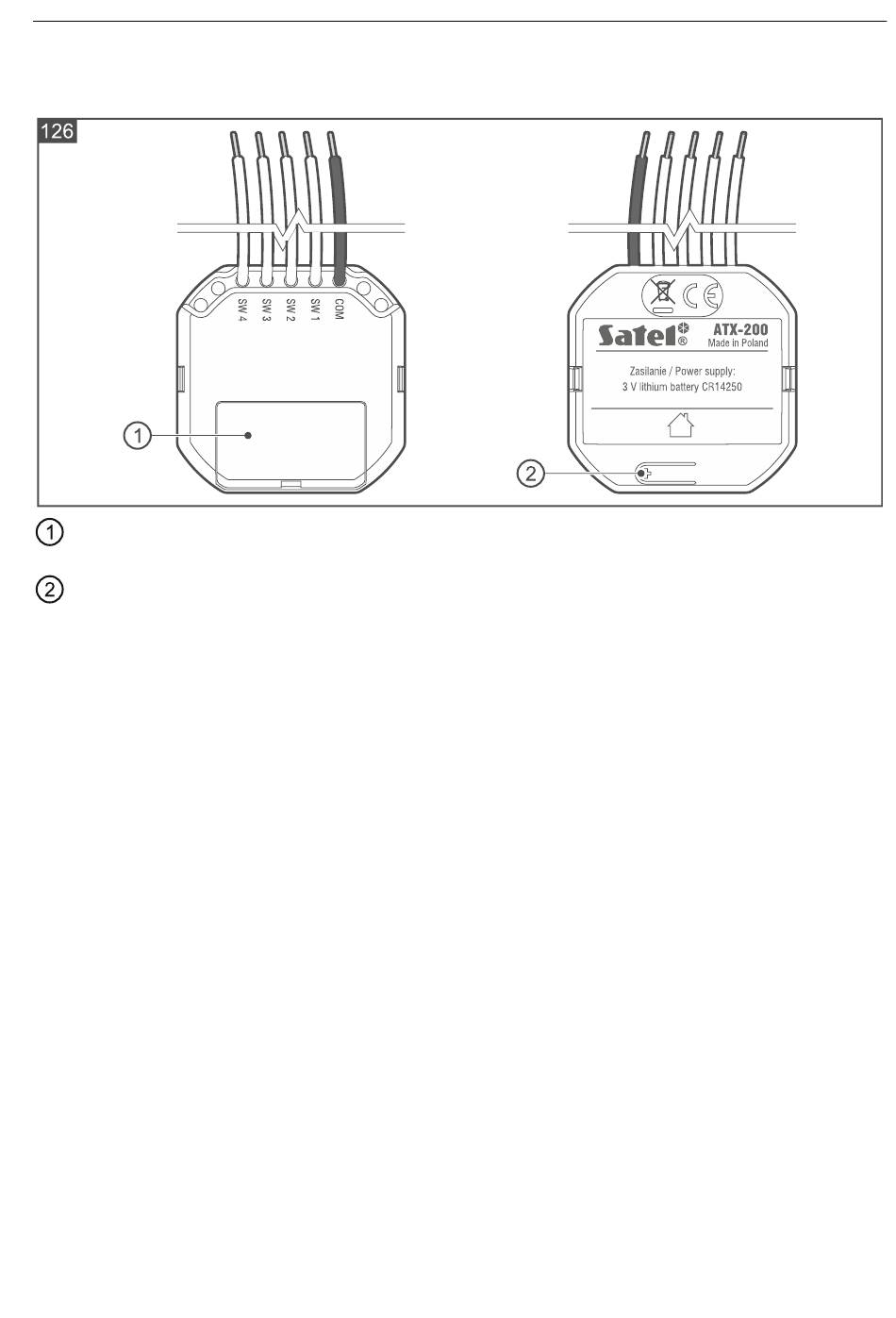

Batteriefachdeckel (CR14250 3 V). Verwenden Sie einen Schraubendreher, um den
Deckel abzunehmen (Abb. 126).
Taste zum:
– Registrieren des Moduls im System – drücken Sie beim Hinzufügen des Moduls zum
System,
– Sperren / Entsperren der Registrierung – drücken und halten Sie 10 Sekunden lang,
um die Möglichkeit des Hinzufügens des Moduls zum System zu sperren / entsperren.
Leitungen
COM [schwarz] - Masse.
SW1 [weiß] - Steuerungseingang 1.
SW2 [weiß] - Steuerungseingang 2.
SW3 [weiß] - Steuerungseingang 3.
SW4 [weiß] - Steuerungseingang 4.
Installationshinweise für Smart Switch Controller
• Das Modul sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie das Modul nicht im Außenbereich.
• Installieren Sie das Modul in einer Elektroinstallationsdose (einer tiefen Hohlwanddose
mit einem Mindestdurchmesser von 60 mm oder Hohlwanddose mit seitlichem
Anschlussraum).
• Zum Verbinden der Leitungen verwenden Sie Schraubklemmen, Spleißverbinder u. ä.
• An die Eingänge des Moduls können Sie einen Wipptaster oder Schalter anschließen.
Es wird empfohlen einen Wipptaster anzuschließen, da dieser eine größere Funktionalität
bietet.
Montage von Smart Switch Controller
1. Legen Sie die Batterie in das Modul ein (Abb. 127).
2. Öffnen Sie die Dose, in welcher das Modul montiert werden soll.
Smart HUB Plus ● Smart HUB
