9. Rollladenmelder:
– schrauben Sie die Leitungen des Rollladenmelders an die Klemmen COM und M2 auf
der Elektronikplatine an.
– wenn Sie einen verdrahteten NC-Melder anschließen, schrauben Sie die Leitungen
des Melders an die Klemmen COM und M1 auf der Elektronikplatine an.
10. Starten Sie die Be Wave App und fügen Sie den Melder dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, legen Sie die Batterie in den
Melder ein.
11. Schließen Sie das Gehäuse des Melders.
4.4.9 Installation von Opening Detector
Beschreibung von Opening Detector

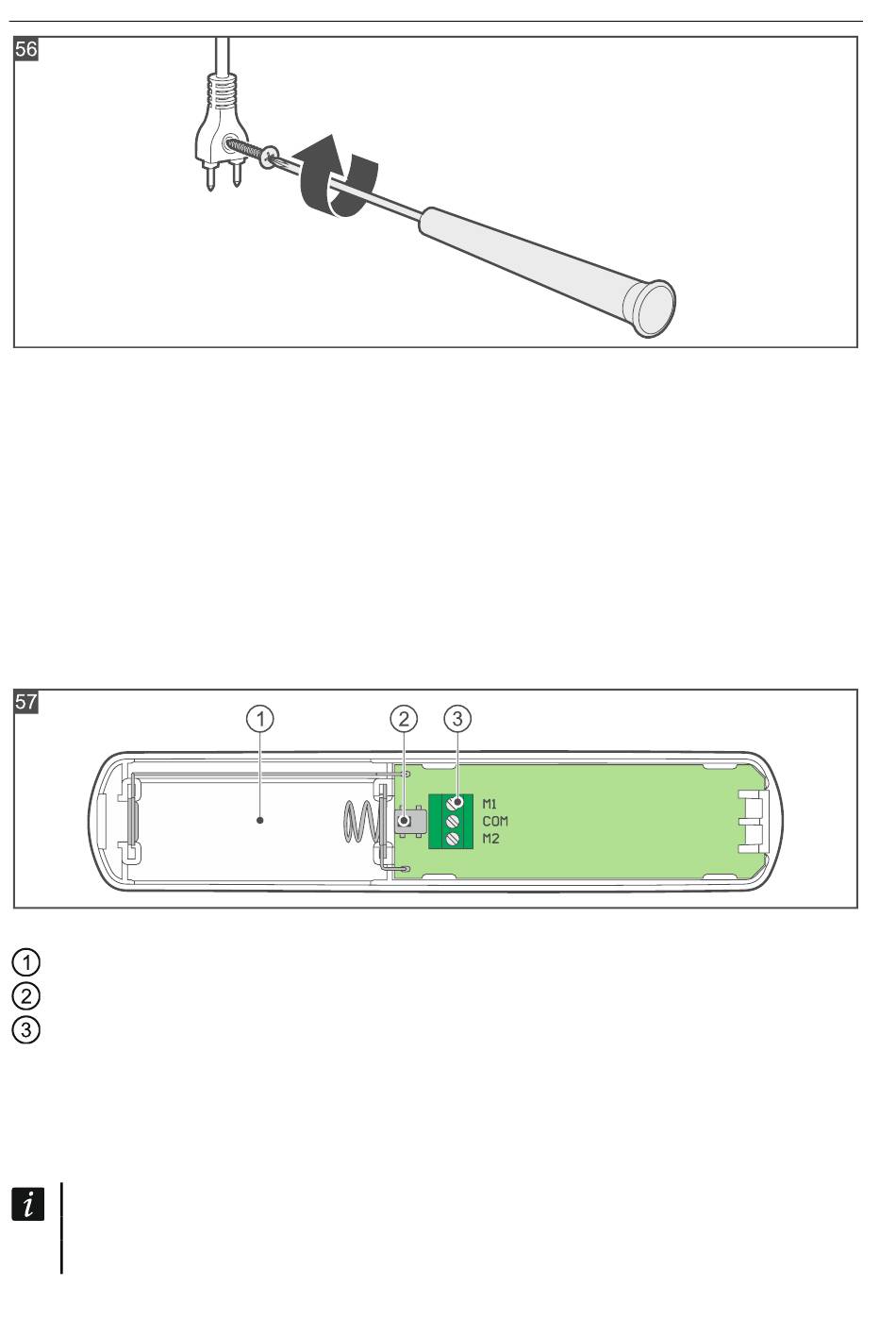

Die Abbildung stellt das Innere des Melders nach dem Öffnen des Gehäuses dar.
Batteriefach (CR123A 3 V).
Sabotagekontakt.
Klemmen:
M1 - Klemme zum Anschluss eines verdrahteten NC-Melders.
COM - Masse.
- Klemme zum Ausschalten des eingebauten Öffnungssensors. Wenn Sie den
M2
eingebauten Öffnungssensor ausschalten wollen, verbinden Sie die Klemme
M2 mit der COM-Klemme.
Werksseitig sind die Klemmen M1 und COM mit einem Draht kurzgeschlossen.
Entfernen Sie den Draht nicht, wenn Sie nicht vorhaben, einen verdrahteten Melder an
die Klemmen anzuschließen.
