104
Entfernen Sie das Steuerungsmodul nicht aus dem Gehäuse. Die Montage des
Steuerungsmoduls ohne Gehäuse oder mit beschädigtem Gehäuse kann zum
Stromschlag und zur Beschädigung des Moduls führen.
Das Gerät darf nicht an Orten oberhalb von 2000 m über dem Meeresspiegel
installiert werden.

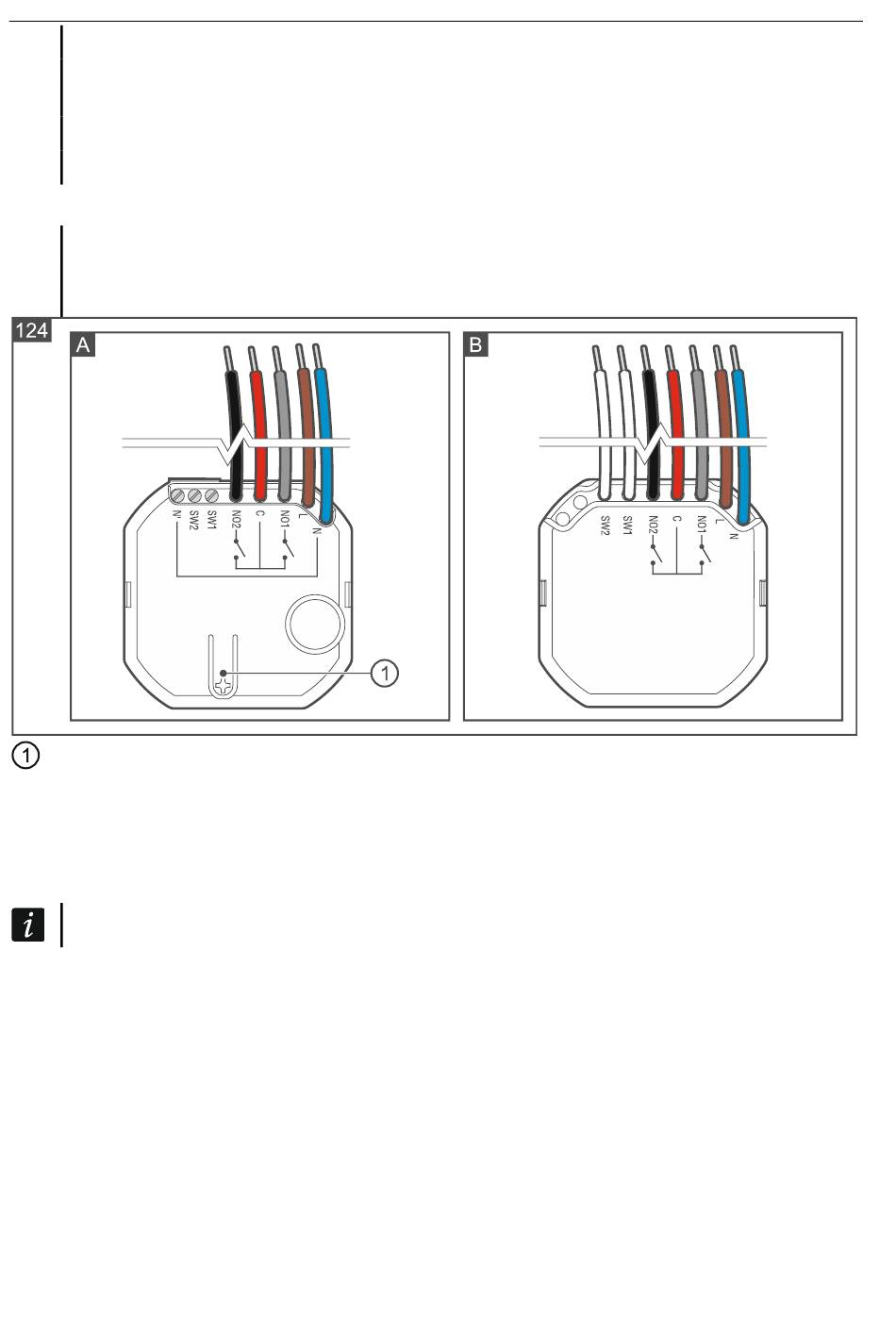

Beschreibung von Smart 2-CH Relay
Bis 2024 wurde das Gerät in der Variante A (mit Schraubklemmen) hergestellt.
Im Jahr 2024 begann die Produktion des Gerätes in der Variante B (ohne Klemmen,
nur Leitungen).
Taste zum:
– Registrieren des Steuerungsmoduls im System – drücken Sie beim Hinzufügen des
Steuerungsmoduls zum System,
– Sperren / Entsperren der Registrierung – drücken und halten Sie 10 Sekunden lang,
um die Möglichkeit des Hinzufügens des Steuerungsmoduls zum System zu sperren /
entsperren.
In Variante B befindet sich die Taste auf der Rückseite des Gehäuses.
Leitungen
N [blau] - zur Verbindung mit dem Neutralleiter der 230 V AC Versorgung.
- zur Verbindung mit dem Außenleiter der 230 V AC Versorgung.
L [braun]
NO1 [grau] - Klemme NO des Relaisausgangs 1 (im Normalzustand von der
NO2 [schwarz] - Klemme NO des Relaisausgangs 2 (im Normalzustand von der
- gemeinsame Klemme C der Relaisausgänge.
C [rot]
SW1 [weiß] - Steuerungseingang 1. [nur Variante B]
SW2 [weiß] - Steuerungseingang 2. [nur Variante B]
Klemmen [nur Variante A]
SW1 - Steuerungseingang 1.
Smart HUB Plus ● Smart HUB
gemeinsamen Klemme C getrennt – leitet keinen Strom).
gemeinsamen Klemme C getrennt – leitet keinen Strom).
