SATEL

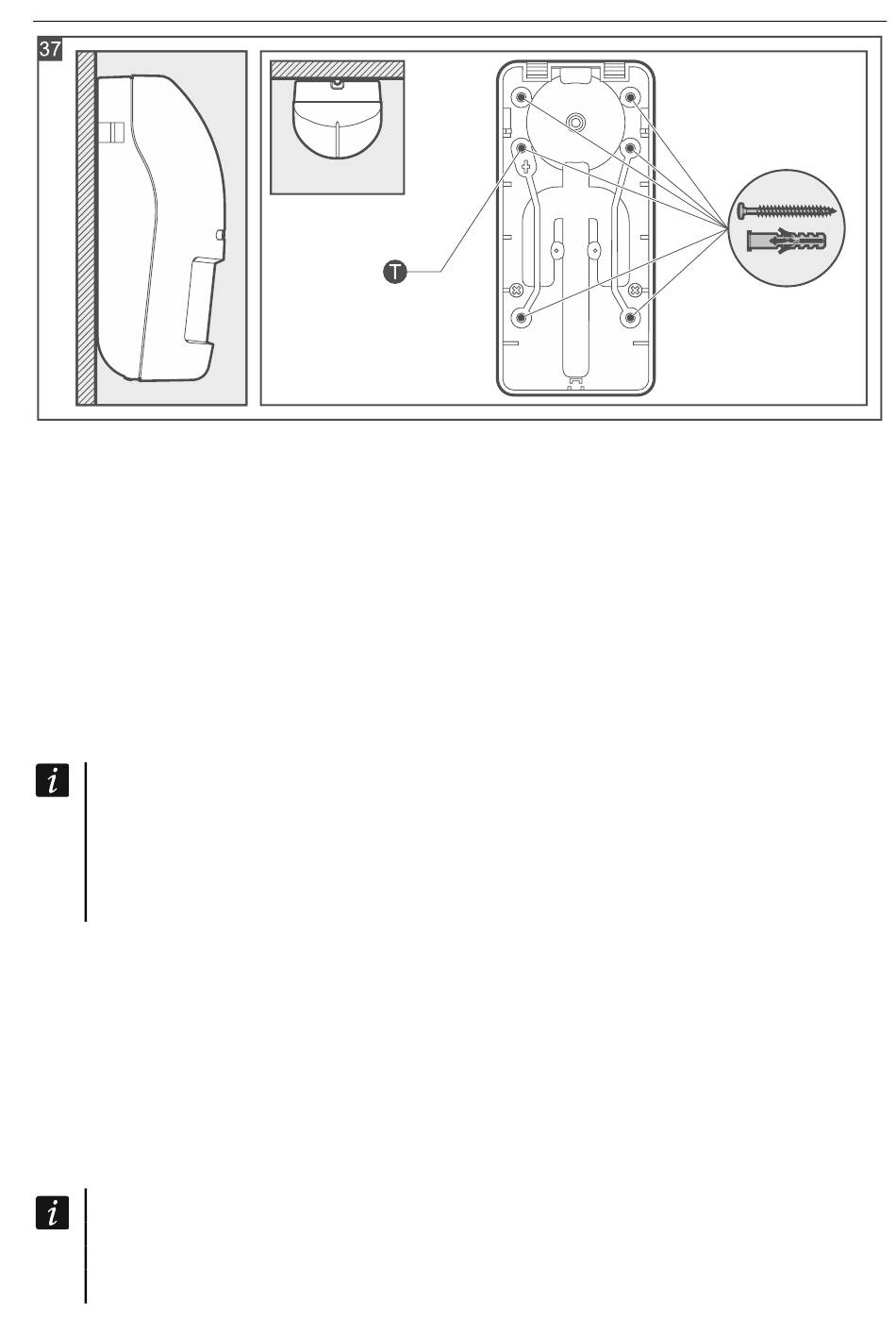

4. Platzieren Sie das Elektronikmodul im Gehäuseunterteil und fixieren Sie es mit
Schrauben.
5. Wenn Sie den Melder an einer Halterung montiert und einen zusätzlichen
Sabotagekontakt verwendet haben (Anforderung der Norm EN 50131 für Grade 2):
– schrauben Sie die Leitungen des Sabotagekontaktes an die Klemmen TMP (schwarze
Leitung an eine Klemme, blaue Leitung an die andere),
– entfernen Sie die Steckbrücke von den Pins unterhalb der Klemmen.
6. Starten Sie die Be Wave App und fügen Sie den Melder dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, legen Sie die Batterie in den
Melder ein. Sichern Sie die Batterie mit dem im Lieferumfang enthaltenen Clip.
7. Schließen Sie das Gehäuse des Melders und sperren Sie es mit Schraube.
Montage an der Winkelhalterung
Wenn der Melder den Abriss der Halterung von der Montagefläche nicht erkennen soll,
können Sie auf die Montage des zusätzlichen Sabotagekontaktes verzichten
(überspringen Sie die Punkte zu dessen Montage).
Der Melder muss den Abriss der Halterung von der Montagefläche erkennen, falls er
die Anforderungen der Norm EN 50131 für Grade 2 erfüllen soll.
1. Halten Sie die Winkelhalterung an die Wand und markieren Sie die Position der
Montagelöcher.
2. Bohren Sie Löcher für Montagedübel im Untergrund. Die Dübel sollen an die
Montagefläche entsprechend angepasst werden (andere für Beton oder Ziegel, andere für
Gips usw.).
3. Schrauben Sie die Winkelhalterung an die Montagefläche an.
4. Montieren Sie den zusätzlichen Sabotagekontakt:
– schrauben Sie die Montagehalterung an den Sabotagekontakt an (Abb. 38-I),
– schrauben
Gehäuseunterteil an (Abb. 38-II).
In der Abbildung wird die Montage des Sabotagekontaktes an einer von zwei
verfügbaren Stellen gezeigt. Die Wahl des Montageortes hängt von der Montageart
der Winkelhalterung ab. Soll der Sabotagekontakt an der zweiten Stelle montiert
werden, dann schrauben Sie die Halterung an den Kontakt auf der anderen Seite an.
Smart HUB Plus ● Smart HUB
Sie die Montagehalterung mit dem Sabotagekontakt
53
an das
