5.4.1 Beschreibung der Hauptplatine

Leiter zum Anschluss des Akkumulators (rot +, schwarz -).
LED-Diode BATTERY CHARGE. Informiert über Laden des Akkus.
Gruppe von Klemmen zum Anschluss des ABAX 2 (ACU-220 / ACU-280) / ABAX
(ACU-120 / ACU-270 / ACU-100 / ACU-250) / MICRA (VERSA-MCU) Funkbasismoduls.
LED-Diode DIALER. Informiert über den Zustand des Telefon-Wählgerätes der Zentrale.
Pins zur Inbetriebnahme der Zentrale in Notfällen (siehe: „Notstart der Zentrale" S. 26).
Buchse USB MINI-B.
Kabel zum Anschluss der Antenne (die Antenne wird mit der Zentrale mitgeliefert).
Steckplatz SIM1 zur Installation der ersten SIM-Karte.
Steckplatz SIM2 zur Installation der zweiten SIM-Karte.
Es wird nicht empfohlen, die SIM-Karte in den Steckplatz einzustecken, bevor man in
der Zentrale den PIN-Code der Karte programmiert.
LED ETHM:
leuchtet nicht – Etnernet-Wählgerät ausgeschaltet,
leuchtet – Etnernet-Wählgerät eingeschaltet.
VERSA Plus LTE

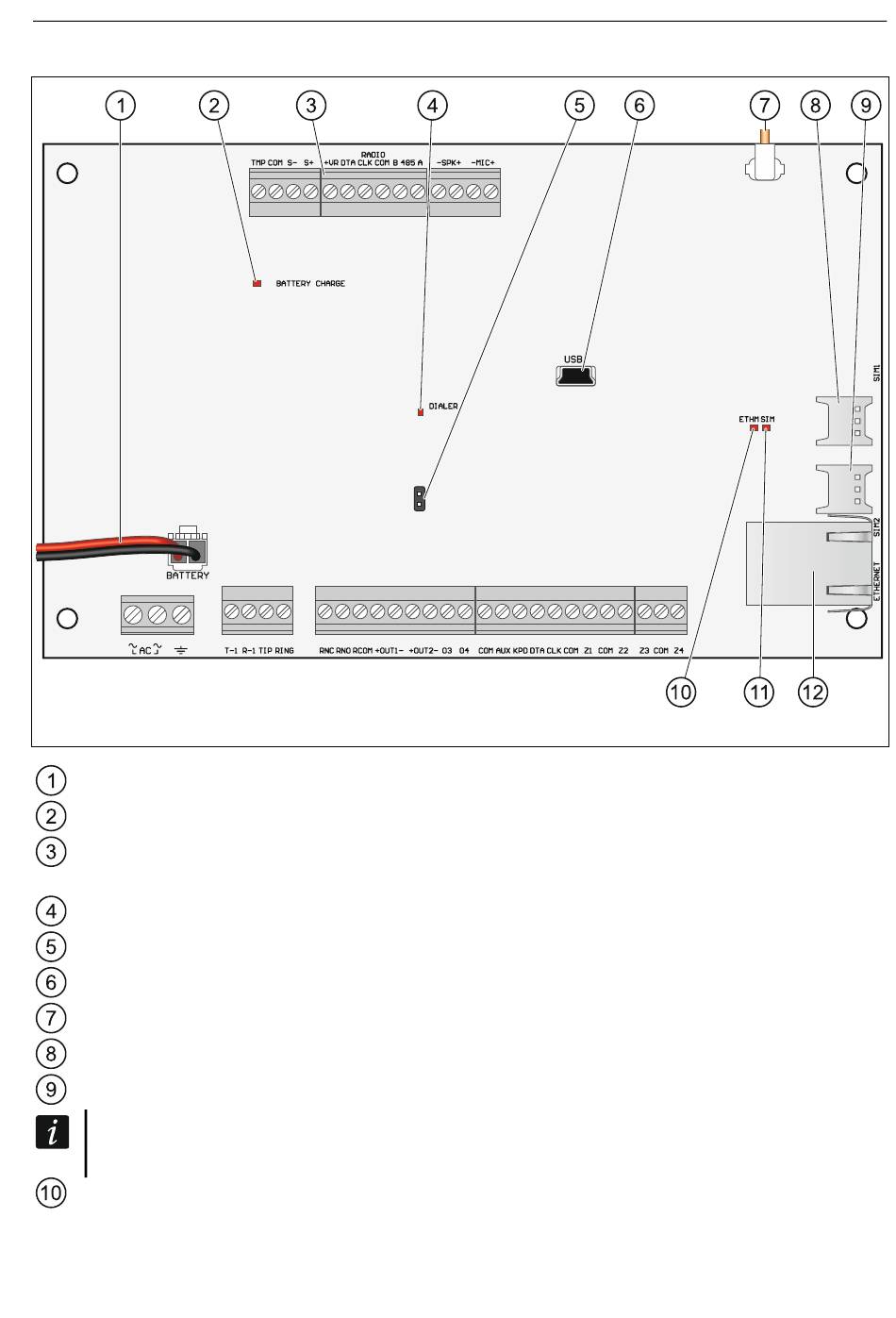

Abb. 2. Hauptplatine der Alarmzentrale.
