Satel BE WAVE Smart HUB Plus Bedienungsanleitung Seite 99

SATEL
– blauer Leiter [N] an den Neutralleiter.

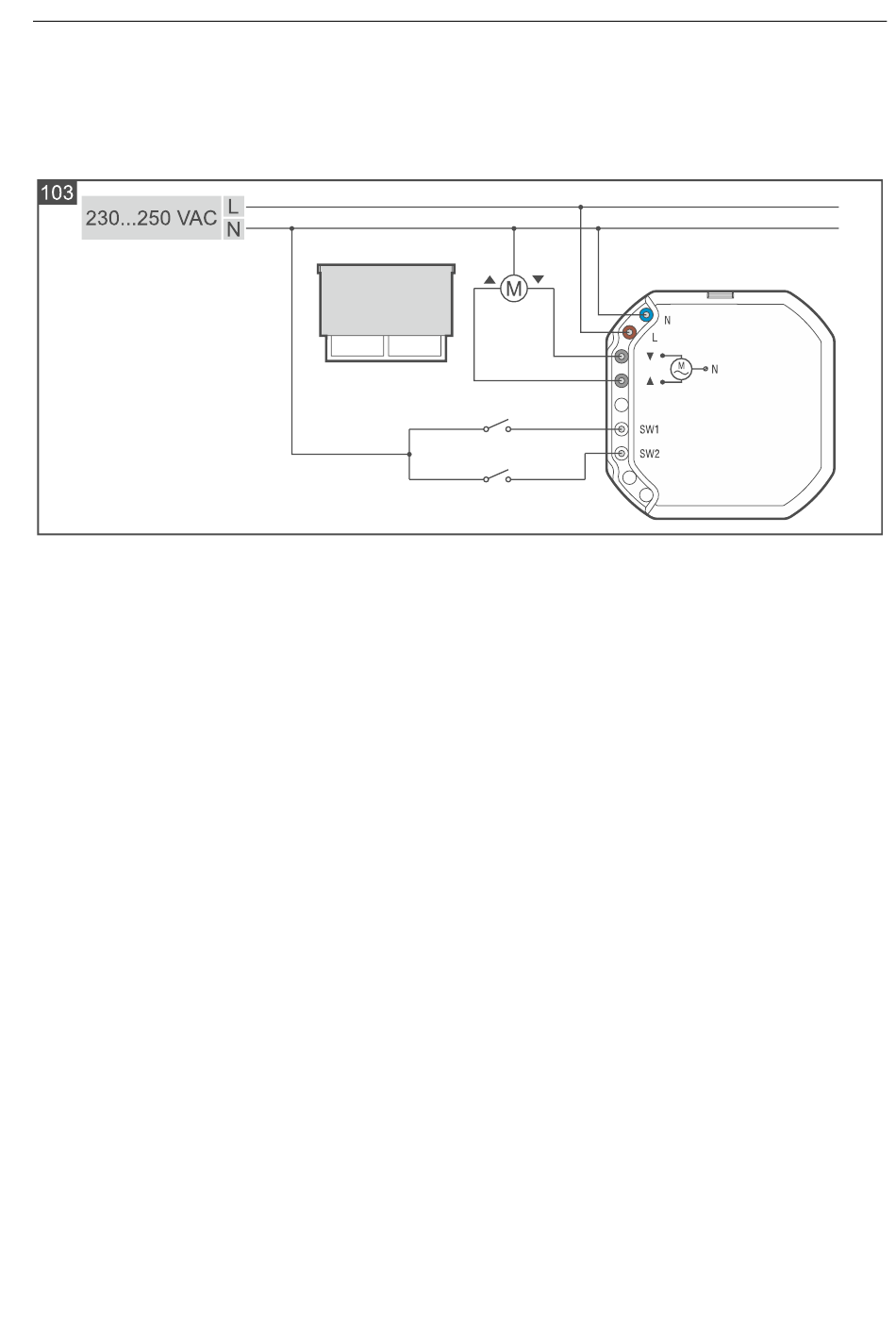

4. Schließen Sie den Rollladen-/Jalousiemotor an den Ausgang der Steuerung an
(Abb. 103).
5. Schließen Sie einen Doppel-Wipptaster / Jalousieschalter an die Eingänge der Steuerung
an (Abb. 103).
6. Platzieren Sie die Steuerung in der Dose. Die elektrischen Leitungen sollen sich hinter
dem Gehäuse der Steuerung befinden.
7. Schalten Sie die Stromversorgung im Kreis ein, an den die Steuerung angeschlossen ist.
8. Starten Sie die Be Wave App und fügen Sie die Steuerung dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, drücken Sie die mit dem Symbol
+ gekennzeichnete Taste am Gehäuse (Abb. 102).
9. Schließen Sie die Dose.
4.4.22 Installation von Smart Thermostat
Installationshinweise für Smart Thermostat
• Der Heizkörperthermostat sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit
installiert werden.
• Der
Heizkörperthermostat
M30x1,5mm montiert werden (passt auf die meisten Ventile gängiger Hersteller).
• Wenn der Heizkörperthermostat auf dem Danfoss RA, Danfoss RAV oder Danfoss RAVL
Ventil montiert werden soll, muss einer der mitgelieferten Adapter verwendet werden.
• Der Heizkörperthermostat sollte in einer Position installiert werden, die die Sicht auf das
Display und den Zugang zum Drehknopf gewährleistet.
• Für die Montage des Thermostats ist weder die Verwendung von Spezialwerkzeug noch
das Abstellen des Wasserzulaufs in der Heizungsanlage erforderlich.
• Bevor Sie den alten Thermostat entfernen, drehen Sie ihn mehrmals von der minimalen in
die maximale Position und umgekehrt. Schrauben Sie das alte Thermostat ab, wenn es
sich in der maximalen Position befindet. Bei abmontierten Thermostat sollte der Ventilstift
maximal ausgefahren sein.
Smart HUB Plus ● Smart HUB
kann auf Heizkörperventilen mit dem Gewindemaß
97
