SATEL
• Die Steuerung kann steuern:
– 1 LED RGBW Streifen,
– 1 LED RGB Streifen,
– 2 LED CCT Streifen (kalt/warm),
– 4 einfarbige LED-Streifen,
– 4 Gruppen von LED-Lampen / Halogenlampen.
• Die Stromaufnahme durch die an einen Ausgang angeschlossene Beleuchtung darf nicht
überschreiten:
– 4 A / 12...48 V DC, wenn alle 4 Ausgänge verwendet werden,
– 8 A / 12...24 V DC, wenn 2 Ausgänge verwendet werden.
• Zum Verbinden der Leitungen verwenden Sie Schraubklemmen, Spleißverbinder u. ä.
• An die Eingänge der Steuerung können Sie einen Wipptaster oder Schalter anschließen.
Es wird empfohlen einen Wipptaster anzuschließen, da dieser eine größere Funktionalität
bietet.
Montage von Smart RGBW LED Driver
1. Schalten Sie die Stromversorgung im Stromkreis ab, an den die Steuerung
angeschlossen werden soll.
2. Öffnen Sie die Installationsdose, in welcher die Steuerung montiert werden soll.
3. Schließen Sie die Steuerung an den Stromversorgungskreis 12...48 V DC an (Abb. 97 /
98 / 99 / 100 / 101).
4. Schließen Sie die Beleuchtung an die Ausgänge der Steuerung:

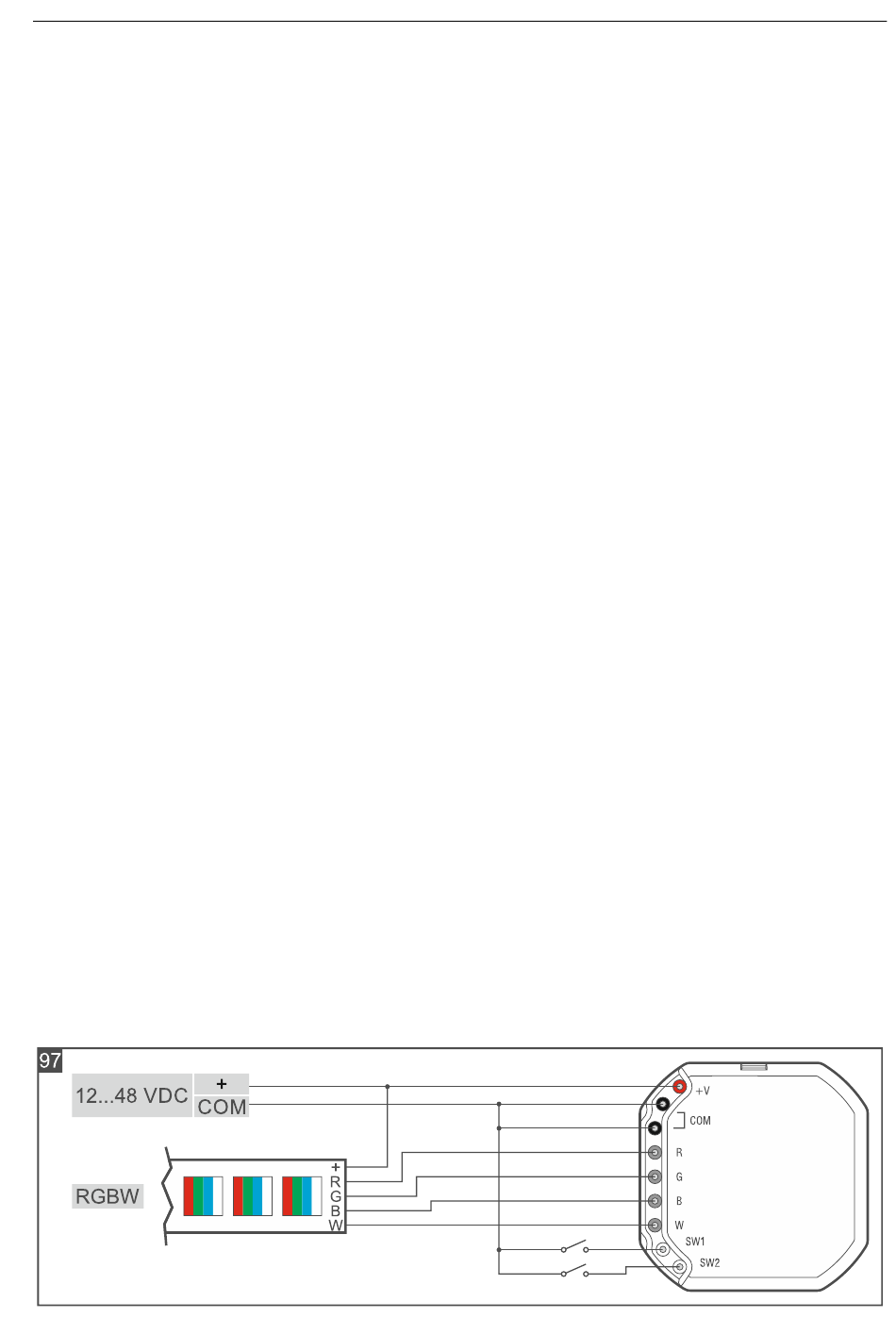

Abb. 97 – LED RGBW Streifen,
Abb. 98 – LED RGB Streifen,
Abb. 99 – LED CCT Streifen (kalt/warm) – Ausgänge R und B steuern die warme
Farbe (W), und Ausgänge G und W steuern die kalte Farbe (C),
Abb. 100 – einfarbige LED-Streifen – jeder Ausgang steuert die Beleuchtung,
Abb. 101 – LED-Lampen / Halogenlampen – jeder Ausgang steuert die Beleuchtung.
5. Schließen Sie die Taster / Schalter an die Eingänge der Steuerung an (Abb. 97 / 98 / 99 /
100 / 101).
6. Platzieren Sie die Steuerung in der Dose. Die elektrischen Leitungen sollen sich hinter
dem Gehäuse der Steuerung befinden.
7. Schalten Sie die Stromversorgung im Kreis ein, an den die Steuerung angeschlossen ist.
8. Starten Sie die Be Wave App und fügen Sie die Steuerung dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, drücken Sie die mit dem Symbol
+ gekennzeichnete Taste am Gehäuse (Abb. 96).
9. Schließen Sie die Dose.
Smart HUB Plus ● Smart HUB
93
