Entfernen Sie die Steuerung nicht aus dem Gehäuse. Die Montage der
Steuerung ohne Gehäuse oder mit beschädigtem Gehäuse kann zum
Stromschlag und zur Beschädigung des Gerätes führen.
Verwenden Sie die Steuerung nicht zum Steuern von mit Wechselstrom
gespeisten Beleuchtungen, da dadurch die Steuerung und das angeschlossene
Beleuchtungsgerät beschädigt werden könnten.

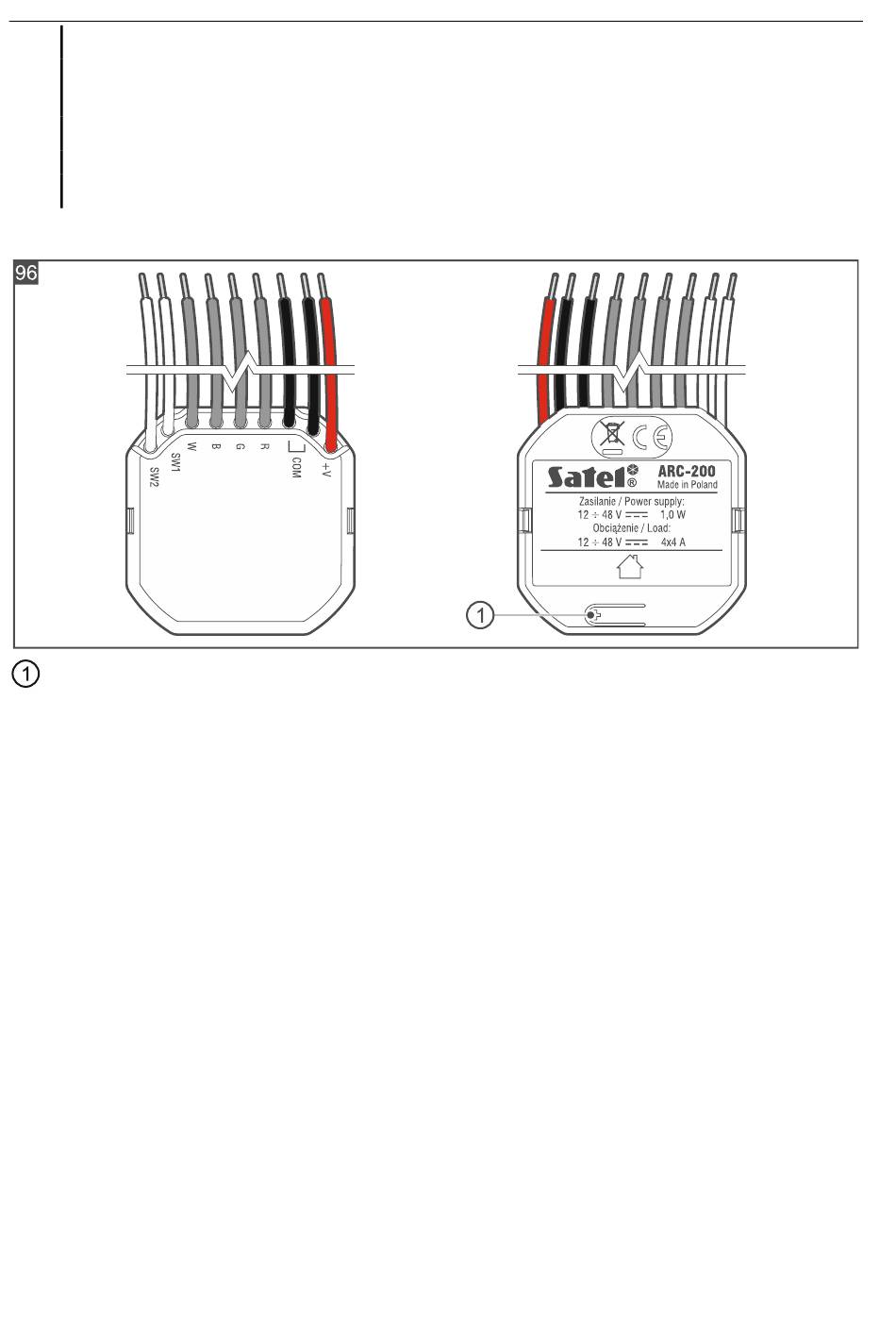

Beschreibung von Smart RGBW LED Driver
Taste zum:
– Registrieren der Steuerung im System – drücken Sie beim Hinzufügen der Steuerung
zum System,
– Sperren / Entsperren der Registrierung – drücken und halten Sie 10 Sekunden lang,
um die Möglichkeit des Hinzufügens der Steuerung zum System zu sperren /
entsperren.
Leitungen
+V [rot] - zum Verbinden mit der Stromversorgungsleitung 12...48 V DC.
COM [schwarz] - zum Verbinden mit der Leitung der Masse.
R [grau] - Ausgang zur Steuerung der roten Farbe.
- Ausgang zur Steuerung der grünen Farbe.
G [grau]
B [grau] - Ausgang zur Steuerung der blauen Farbe.
- Ausgang zur Steuerung der weißen Farbe.
W [grau]
SW1 [weiß] - Steuerungseingang 1.
SW2 [weiß] - Steuerungseingang 2.
Installationshinweise für Smart RGBW LED Driver
• Die Steuerung sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie die Steuerung nicht im Außenbereich.
• Installieren Sie die Steuerung in der Elektroinstallationsdose (einer tiefen Hohlwanddose
mit einem Mindestdurchmesser von 60 mm oder Hohlwanddose mit seitlichem
Anschlussraum).
