4.4.1 Installation von Smart Keypad
Im System können 4 Tastaturen Smart Keypad installiert werden.
Beschreibung von Smart Keypad

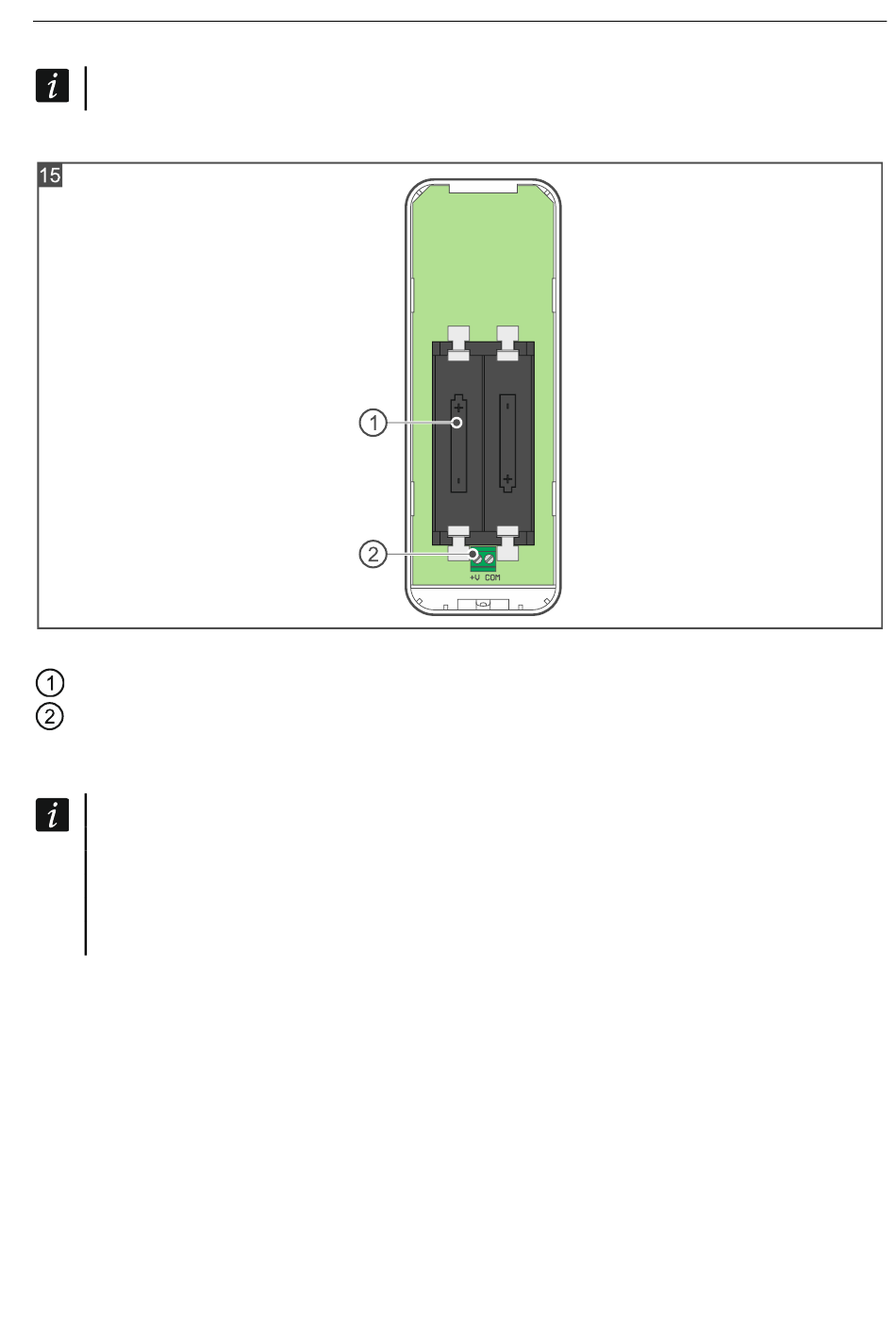

Die Abbildung stellt das Innere der Tastatur dar.
Batteriefach (2 x LR6 AA 1,5 V).
Klemmen zum Anschluss des Netzteils APS-055 (externen Netzteils):
COM - Masse.
V+ - Stromversorgungseingang 5...12 V DC.
In die Tastatur sind zwei LR6 AA 1,5 V Alkali-Batterien einzulegen (Batterien sind nicht
im Lieferumfang der Tastatur enthalten). Es wird nicht empfohlen, wiederaufladbare
Batterien einzulegen. Zusätzlich können Sie das Netzteil APS-055 von SATEL
(externe Versorgung) an die Tastatur anschließen. APS-055 ist ein Unterputzdosen-
Netzteil 5 V DC / 0,5 A. Wenn das Netzteil an die Tastatur angeschlossen ist, werden
die Batterien nur beim Ausfall der externen Stromversorgung verwendet.
Installationshinweise für Smart Keypad
• Die Tastatur sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie die Tastatur nicht im Außenbereich.
• Der Installationsort sollte den Systembenutzern einen einfachen und bequemen Zugriff
gewährleisten.
• Zum Anschluss des Netzteils APS-055 verwenden Sie flexible Leitungen mit dem
Querschnitt 0,5-0,75 mm
Montage von Smart Keypad
1. Lösen Sie die Schraube, die den Deckel hält, und öffnen Sie das Gehäuse der Tastatur
(Abb. 16). Das in der Abbildung angezeigte Werkzeug zur Öffnung des Gehäuses ist im
Lieferumfang der Tastatur enthalten.
