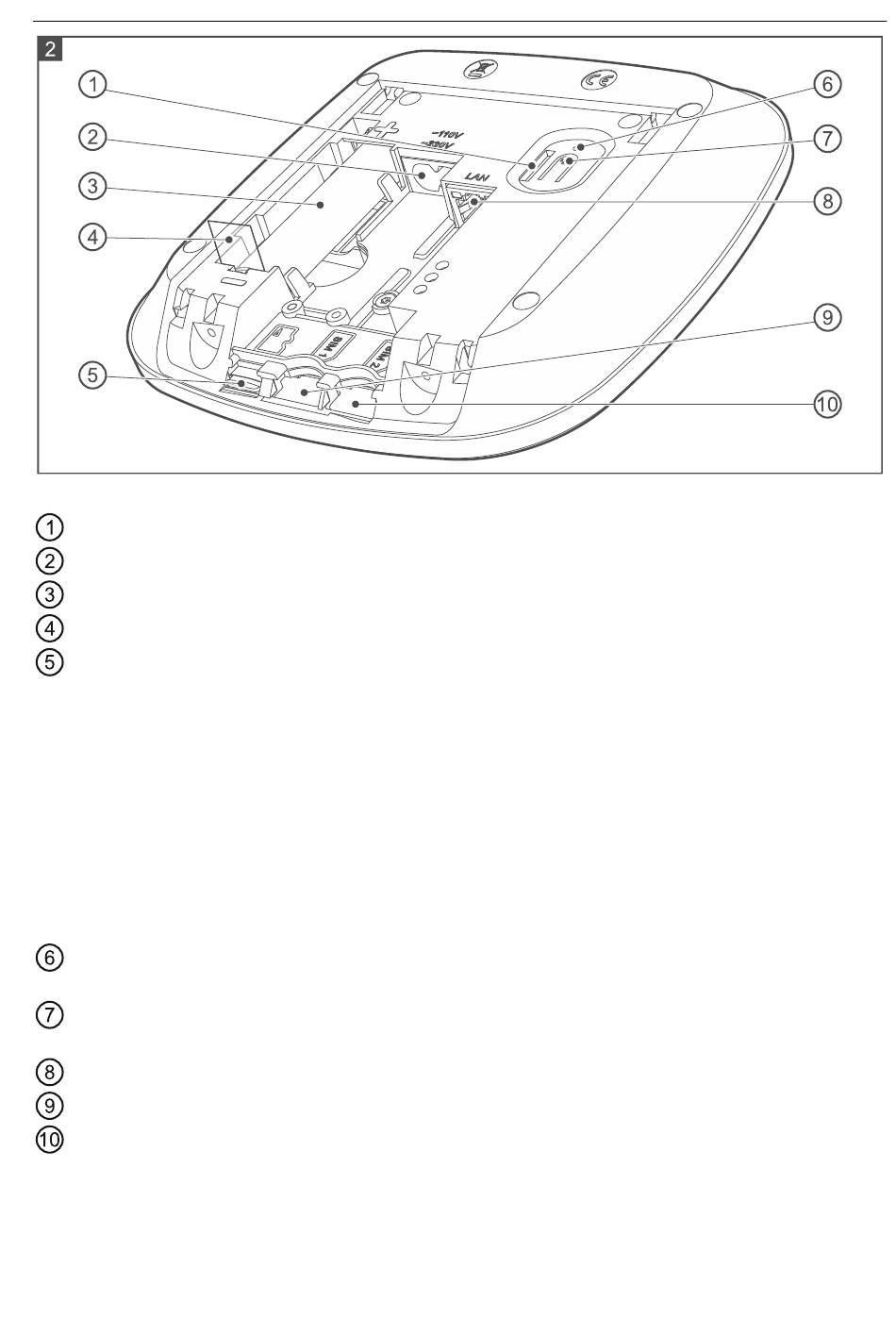

Abbildung 2 stellt das Innere des Controllers nach dem Öffnen des Gehäuses dar.
Sabotageschutz.
Buchse zum Anschluss des Stromversorgungskabels.
Lithium-Ionen-Akkumulator (3,6 V / 3200 mAh).
Isolierstreifen des Akkus.
SD-Speicherkarte (werkseitig montiert). Auf der SD-Karte wird Folgendes abgelegt:
– Sicherungskopie der Einstellungen (dies ermöglicht die Wiederherstellung der
Einstellungen im Falle einer Störung oder das Kopieren der Einstellungen auf einen
anderen Controller),
– die von den Meldern Motion Detector Cam gesendeten Fotos,
– Fotos, die in der Be Wave App verwendet werden (wenn die Raumansichten
personalisiert wurden)
– Daten von Geräten, die Temperatur, Druck, Feuchtigkeit, Leistungsaufnahme u. ä.
messen,
– Datei mit den Namen der Systemelemente (kann erstellt werden, wenn sie an eine
Leitstelle übergeben werden soll).
Loch zur Wiederherstellung der Werkseinstellungen – siehe „Hardware-Reset auf
Werkseinstellungen" S. 114.
Taste zum Einschalten / Ausschalten des WiFi Access Point Modus (5 Sekunden lang
gedrückt halten).
Buchse zum Anschluss des LAN-Netzwerkkabels.
Steckplatz SIM1 zur Montage der ersten SIM-Karte [Smart HUB Plus].
Steckplatz SIM2 zur Montage der zweiten SIM-Karte [Smart HUB Plus].
Installationshinweise für den Controller Smart HUB Plus / Smart HUB
4.1.2
• Der Controller sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Den Controller können Sie an der Wand befestigen oder auf eine Tischplatte stellen.
