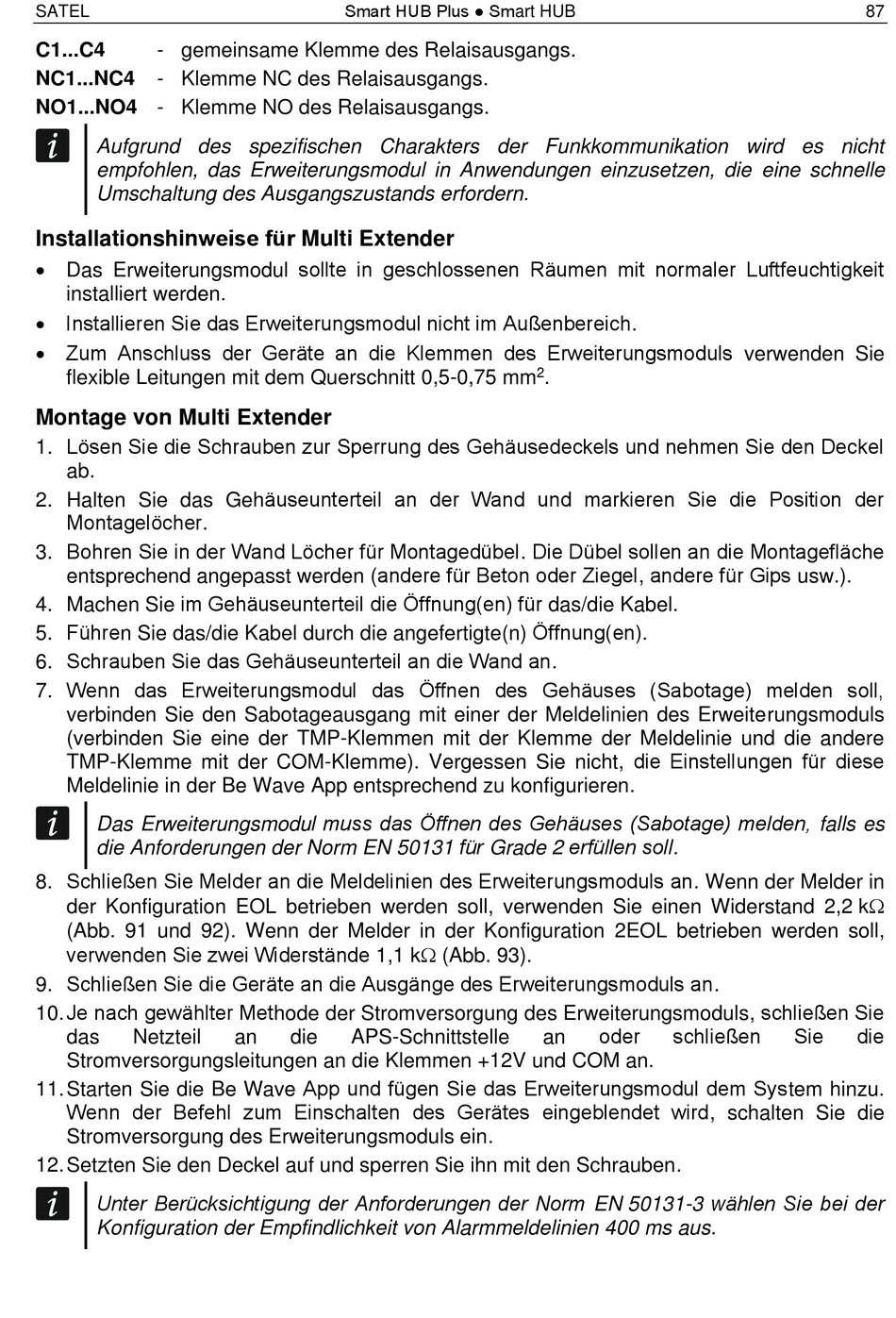

SATEL
C1...C4 - gemeinsame Klemme des Relaisausgangs.
NC1...NC4 - Klemme NC des Relaisausgangs.
NO1...NO4 - Klemme NO des Relaisausgangs.
Aufgrund des spezifischen Charakters der Funkkommunikation wird es nicht
empfohlen, das Erweiterungsmodul in Anwendungen einzusetzen, die eine schnelle
Umschaltung des Ausgangszustands erfordern.
Installationshinweise für Multi Extender
• Das Erweiterungsmodul sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit
installiert werden.
• Installieren Sie das Erweiterungsmodul nicht im Außenbereich.
• Zum Anschluss der Geräte an die Klemmen des Erweiterungsmoduls verwenden Sie
flexible Leitungen mit dem Querschnitt 0,5-0,75 mm
Montage von Multi Extender
1. Lösen Sie die Schrauben zur Sperrung des Gehäusedeckels und nehmen Sie den Deckel
ab.
2. Halten Sie das Gehäuseunterteil an der Wand und markieren Sie die Position der
Montagelöcher.
3. Bohren Sie in der Wand Löcher für Montagedübel. Die Dübel sollen an die Montagefläche
entsprechend angepasst werden (andere für Beton oder Ziegel, andere für Gips usw.).
4. Machen Sie im Gehäuseunterteil die Öffnung(en) für das/die Kabel.
5. Führen Sie das/die Kabel durch die angefertigte(n) Öffnung(en).
6. Schrauben Sie das Gehäuseunterteil an die Wand an.
7. Wenn das Erweiterungsmodul das Öffnen des Gehäuses (Sabotage) melden soll,
verbinden Sie den Sabotageausgang mit einer der Meldelinien des Erweiterungsmoduls
(verbinden Sie eine der TMP-Klemmen mit der Klemme der Meldelinie und die andere
TMP-Klemme mit der COM-Klemme). Vergessen Sie nicht, die Einstellungen für diese
Meldelinie in der Be Wave App entsprechend zu konfigurieren.
Das Erweiterungsmodul muss das Öffnen des Gehäuses (Sabotage) melden, falls es
die Anforderungen der Norm EN 50131 für Grade 2 erfüllen soll.
8. Schließen Sie Melder an die Meldelinien des Erweiterungsmoduls an. Wenn der Melder in
der Konfiguration EOL betrieben werden soll, verwenden Sie einen Widerstand 2,2 k
(Abb. 91 und 92). Wenn der Melder in der Konfiguration 2EOL betrieben werden soll,
verwenden Sie zwei Widerstände 1,1 k (Abb. 93).
9. Schließen Sie die Geräte an die Ausgänge des Erweiterungsmoduls an.
10. Je nach gewählter Methode der Stromversorgung des Erweiterungsmoduls, schließen Sie
das Netzteil
Stromversorgungsleitungen an die Klemmen +12V und COM an.
11. Starten Sie die Be Wave App und fügen Sie das Erweiterungsmodul dem System hinzu.
Wenn der Befehl zum Einschalten des Gerätes eingeblendet wird, schalten Sie die
Stromversorgung des Erweiterungsmoduls ein.
12. Setzten Sie den Deckel auf und sperren Sie ihn mit den Schrauben.
Unter Berücksichtigung der Anforderungen der Norm EN 50131-3 wählen Sie bei der
Konfiguration der Empfindlichkeit von Alarmmeldelinien 400 ms aus.
