Satel RX-1K Anschluss

Mit der Funksteuerung RX1K als 1-Kanal Empfänger, die speziell für diverse Alarmsysteme entwickelt
wurde, kann man den Schaltzustand der Bereiche steuern, Bereiche und Melder, sperren bzw.
Überfallmeldung (PANIC) ansteuern. Dank seiner zahlreichen Konfigurationsmöglichkeiten kann das
Element mit Erfolg in allen Situationen eingesetzt werden, in denen eine drahtlose Steuerung
erforderlich ist.
Die Funksteuerung ist mit einem elektromagnetischen Relais ausgestattet, das eine direkte
Steuerung von Elektroanlagen ermöglicht. Die Steuerung erfolgt über Handsender mit zwei oder vier
Tasten. Die hohe
Umgebungsbedingungen garantiert eine hohe Funktionsstabilität und Bedienkomfort. In der
Produktion wurden Bauelemente von Microchip Technology Inc. eingesetzt, die in der Übertragung
zwischen dem Sender und dem Empfänger einen dynamisch wechselnden Code in der KEELOQ
Technologie verwenden, so dass sowohl die höchste Nutzungssicherheit als auch Unempfindlichkeit
gegen zufällige Steuerungssignale von anderen Anlagen gesichert ist. Die Funksteuerung kann mit
bis zu 40 Handsendern zusammenarbeiten. Es werden nur Sender von SATEL bedient.
Die Zusammenarbeit mit dem Alarmsystem wird durch Eingänge unterstützt, die Informationen über
den Systemzustand übermitteln, so dass mit deren Hilfe die Scharf- / Unscharfschaltung und
Löschung des Alarms signalisiert werden können.
WARNUNGEN
Die Hauptplatine der Funksteuerung setzt sich aus elektronischen Bauteilen zusammen, die
empfindlich auf elektrostatische Entladungen reagieren. Vor der Montage die elektrostatischen
Ladungen ableiten und während der Montage die Elemente der Modulplatine nicht berühren.
Es ist nicht zulässig in die Konstruktion einzugreifen oder selbständige Reparaturen vorzunehmen.
Das betrifft insbesondere Änderungen in den Bauelementen des Systems.
Achtung: Verbrauchte Akkumulatoren sollten entsprechend den gültigen Umweltschutzrichtlinien
entsorgt werden (EU-Richtlinien 91/157/EEC und 93/86/EEC).
ANSCHLUSS
KLEMMEN:
AR – Eingang des Scharfschaltsignals
AL – Eingang des Alarmsignals
LV – Ausgang
entladenen Batterie des Handsenders (OC)
SS – Ausgang
Signalgebers (OC)
+12V – Eingang
(Gleichspannung 9V bis 16V)
COM – Masse
C – gemeinsame Relaisklemme
NC – Öffnerkontakt des Relais
NO – Schließerkontakt des Relais
TMP – Klemmen des Deckelkontakts
Die zweifarbige
Betriebsanzeige des
Parametrierung der Funksteuerung. Im normalen Zustand leuchtet sie mit grünem Dauerlicht und
wechselt auf rot, wenn die Funksteuerung ein Signal vom Handsender empfangen hat. Die Diode
blinkt mit rotem Licht, wenn die Batterie des Senders entladen ist.
Wenn die Funksteuerung feststellt, dass die Batterie des Senders fast leer ist, wird der Ausgang LV
so lange aktiv bleiben, bis der Sender mit aufgeladener Batterie betätigt wird. Dieser Ausgang kann
z.B. zur Meldung von Störungen im Alarmsystem verwendet werden.
®
Widerstandsfähigkeit
zur Signalisierung
zur Steuerung
der Speisespannung
LED D1 dient
Moduls und hilft
FUNKSTEUERUNG
RX-1K
der Sender
der
ANTENNE
des
EMPFÄNGER
SABOTAGE-
KONTAKT
als

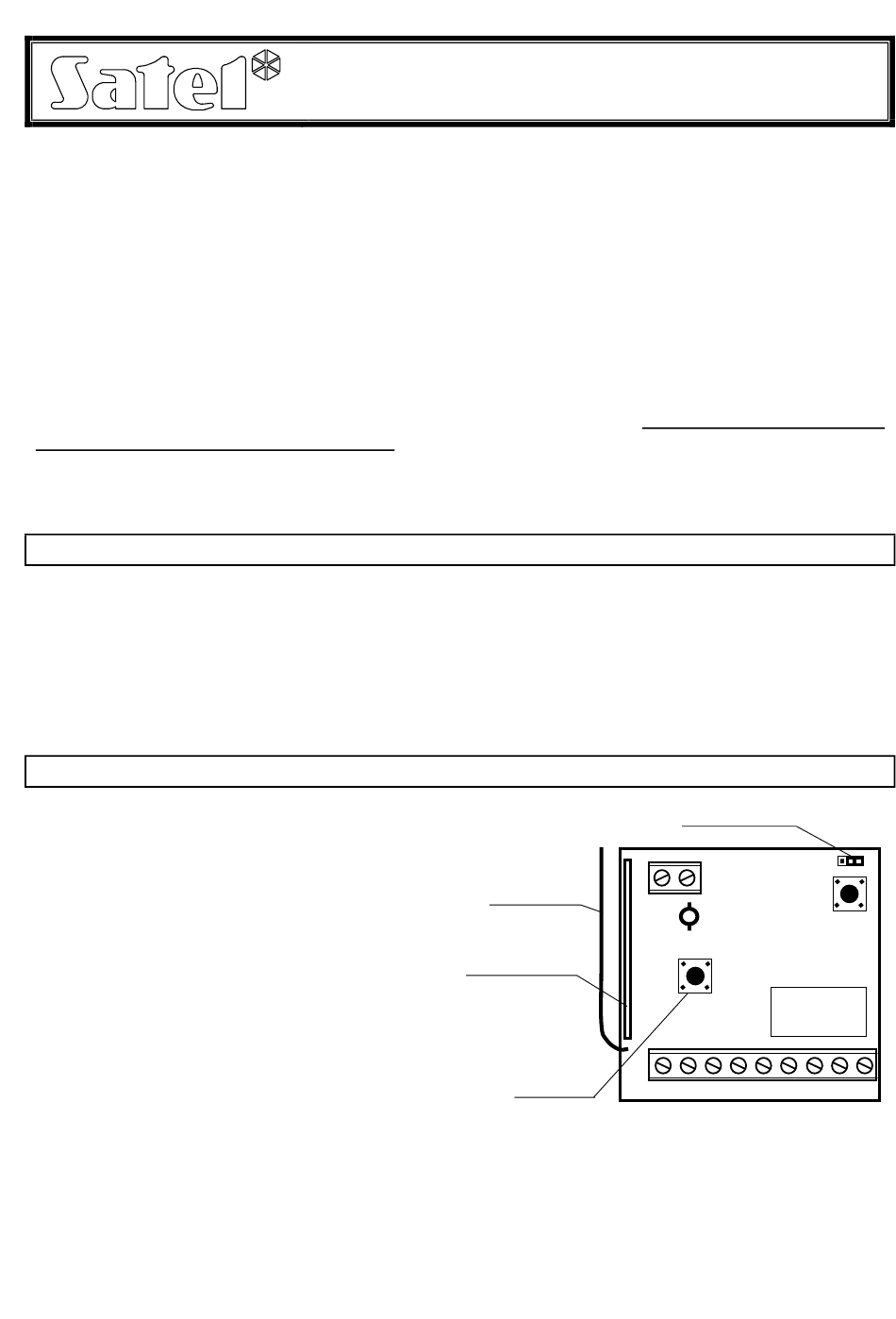

Abbildung 1. Ansicht der Platine
bei der
rx1k_de 03/08
gegen die veränderlichen
STECKBRÜCKE
TMP
D1
AR AL. LV SS+12V COM C NC NO
®
ABC
PROGRAMM
