Installationshinweise für Opening Detector
• Der Melder sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie den Melder nicht im Außenbereich.
• Montieren Sie den Melder am Fenster- / Türrahmen (feste Oberfläche). Es wird
empfohlen, den Melder im oberen Teil des Fensterrahmens zu montieren, weil dies das
Risiko einer Überflutung des Melders bei Regen, wenn das Fenster gekippt oder geöffnet
ist, verringert.
• Montieren Sie den Magneten an dem Fenster / der Tür (bewegliche Oberfläche).
• Montieren Sie den Melder nicht auf ferromagnetischen Oberflächen oder in der Nähe von
starken magnetischen oder elektrischen Feldern.
• Zum Anschluss eines verdrahteten NC-Melders verwenden Sie Leitungen mit einem
Querschnitt von 0,5-0,75 mm
Montage von Opening Detector
Die Abbildungen zeigen eine vertikale Montage, aber der Melder kann in beliebiger
Lage montiert werden (dies hat keinen Einfluss auf seine Betriebsweise).

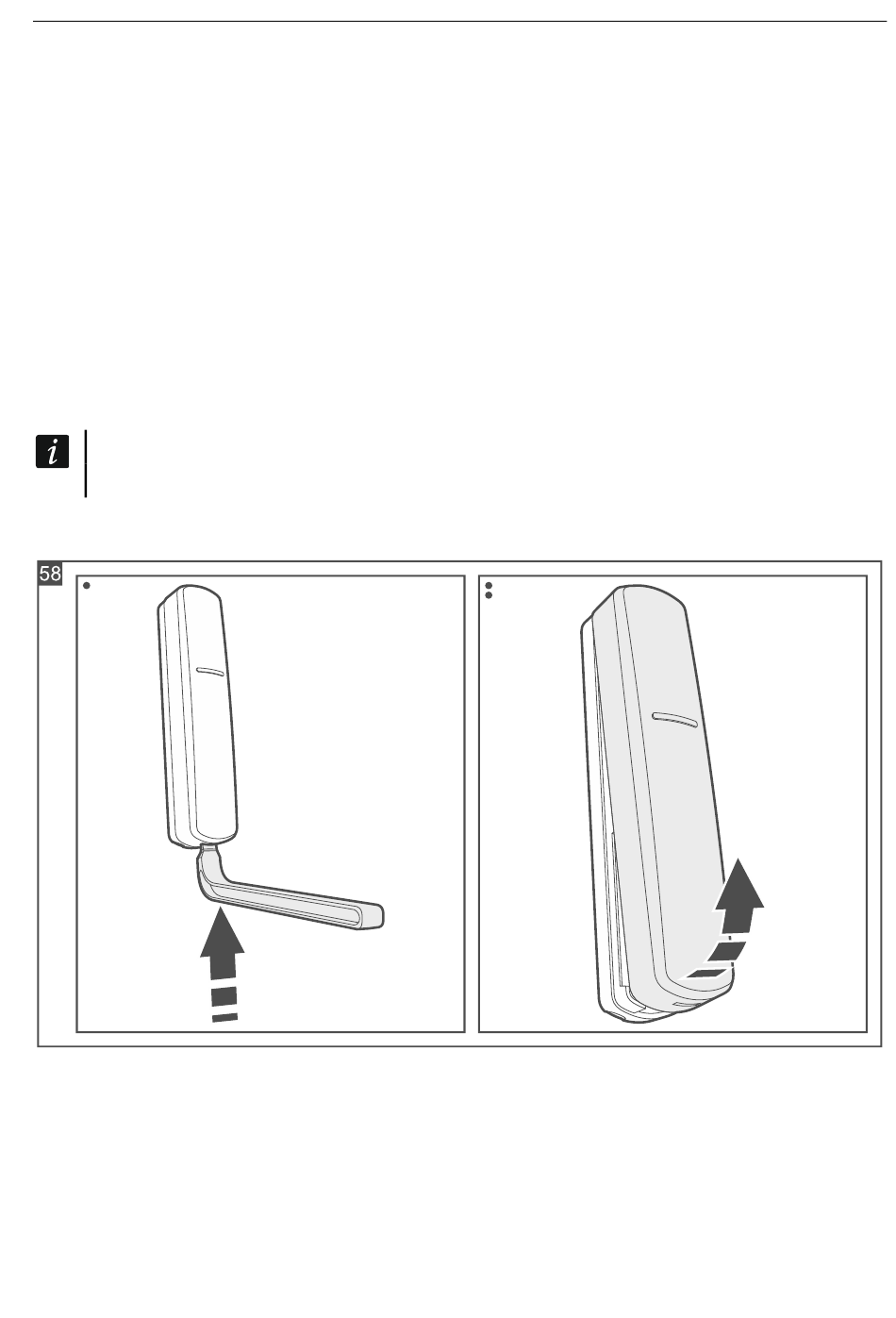

1. Öffnen Sie das Gehäuse des Melders (Abb. 58). Das in der Abbildung angezeigte
Werkzeug zur Öffnung des Gehäuses ist im Lieferumfang des Melders enthalten.
2. Wenn Sie einen verdrahteten NC-Melder anschließen wollen:
– machen Sie eine Öffnung im Gehäuseunterteil für das Kabel.
– führen Sie das Kabel des Melders durch die angefertigte Öffnung.
3. Wenn der Melder mit doppelseitigem Klebeband an der Montagefläche befestigt werden
soll (Abb. 59):
– kleben Sie das Band an das Gehäuseunterteil an.
– kleben Sie das Gehäuseunterteil an die Montagefläche an.
Smart HUB Plus ● Smart HUB
. Die Länge der Leitungen darf 3 m nicht überschreiten.
