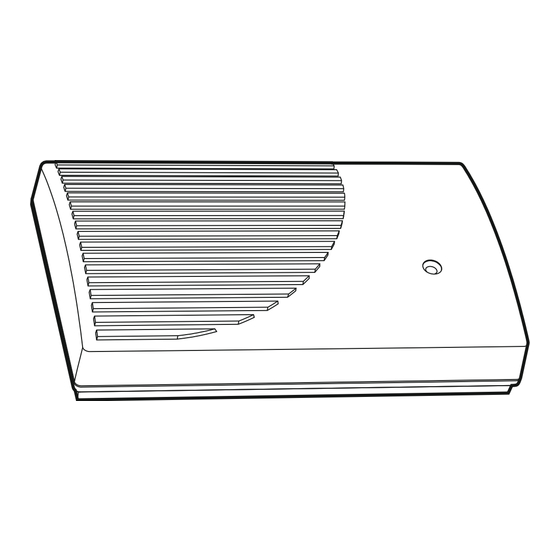

Satel RK-1K Handbuch
Funksteuerung
Verwandte Anleitungen für Satel RK-1K
Inhaltszusammenfassung für Satel RK-1K
- Seite 1 RK-1K / RK-2K / RK-4K / RK-4K SMA Funksteuerung Firmwareversion 1.00 rk14k_de 06/20 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Informationen über die eingeführten Änderungen sind auf unserer Webseite http://www.satel.eu zu finden. Hiermit erklärt SATEL sp. z o.o., dass der Funkanlagentyp RK-1K / RK-2K / RK-4K / RK-4K SMA der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.satel.eu/ce...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Eigenschaften ........................2 Elektronikplatine ........................ 2 Handsender ........................4 3.1 Batteriewechsel im Handsender ..................4 Montage ..........................5 4.1 Vorbereitung der Verkabelung ..................5 4.2 Montage des Gehäuses ....................5 4.3 Anschluss der Leitungen ....................6 4.4 Anschluss der Stromversorgung und Inbetriebnahme der Funksteuerung ....6 4.5 Anschluss externer Antenne [RK-4K SMA] .............. -
Seite 4: Eigenschaften
RK -1K / RK-2K / RK-4K / RK-4K SMA SATEL Die Funksteuerung RK-1K / RK-2K / RK-4K / RK-4K SMA ermöglicht, die an die Relaisausgänge angeschlossene Geräte mithilfe der Handsender zu steuern. Dank der Funksteuerung ist es möglich, elektrische Geräte wie Parkschranken, Tore, Rollläden u. ä. - Seite 5 Betriebszeit der Relaisausgänge zu bestimmen. Die Ziffer ist die Nummer des Relaisausgangs. Die Taste PRG1 ermöglicht das Zurücksetzen der Werkseinstellungen. Die Funksteuerung RK-1K hat keine Pins MODE 2, MODE 3 und MODE 4 und keine Tasten PRG2, PRG3 und PRG4.
-
Seite 6: Handsender
- gemeinsame Klemme des Relaisausgangs. NC1...NC4 - Klemme NC des Relaisausgangs. NO1...NO4 - Klemme NO des Relaisausgangs. Die Funksteuerung RK-1K hat keine Klemmen der Relaisausgänge 2, 3 und 4. Die Funksteuerung RK-2K hat keine Klemmen der Relaisausgänge 3 und 4. 3 Handsender Die Funksteuerung unterstützt folgende 433 MHz Handsender von SATEL:... -
Seite 7: Montage
SATEL RK -1K / RK-2K / RK-4K / RK-4K SMA 4 Montage Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Die Funksteuerung soll in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert werden. Bei der Auswahl des Montageortes beachten Sie, dass dicke Mauern, Metallwände usw. -
Seite 8: Anschluss Der Leitungen
RK -1K / RK-2K / RK-4K / RK-4K SMA SATEL 4.3 Anschluss der Leitungen Schützen Sie die Verkabelung vor dem Kontakt mit scharfen Kanten, da sie die Kabelisolierung beschädigen können. 1. Verbinden Sie die Klemmen der Relaisausgänge mit Gerät / Geräten, welche durch die Funksteuerung gesteuert werden sollen. -
Seite 9: Menüleiste
die Einstellungen der Funksteuerung und die Handsenderdaten auf der Festplatte des Computers speichern, die Handsenderdaten von einer Funksteuerung zu einer anderen kopieren. Das Programm können Sie von der Seite www.satel.eu herunterladen. 5.1.1 Menüleiste Abb. 3. Programm RK Soft: Menüleiste. - Seite 10 RK -1K / RK-2K / RK-4K / RK-4K SMA SATEL Fenster „Verbindung” Abb. 4. Programm RK Soft: Fenster „Verbindung”. Port RS-232 – COM-Port des Computers, über den die Kommunikation mit der Steuerung erfolgen soll. OK – klicken Sie, um die Änderungen zu bestätigen.
-
Seite 11: Verbindungsaufnahme Zwischen Dem Programm Und Der Funksteuerung
5.1.2 Verbindungsaufnahme zwischen dem Programm und der Funksteuerung 1. Verbinden Sie den RS-232-Port (TTL) der Funksteuerung mit dem Port des Computers mithilfe des USB-RS Konverters von SATEL. 2. Starten Sie das Programm RK Soft. 3. Wählen Sie den COM-Port des Computers, über welchen die Kommunikation mit der Funksteuerung erfolgen soll (siehe: „Fenster „Verbindung””... -
Seite 12: Handsenderliste
RK -1K / RK-2K / RK-4K / RK-4K SMA SATEL Abb. 6. Programm RK Soft: Registerkarte „Einstellungen”. 5.1.4 Handsenderliste Abb. 7. Programm RK Soft: Registerkarte „Handsenderliste”. Nr. – folgende Nummer des Handsenders. Klicken Sie auf die Spalte, um die Handsender in der Reihenfolge ihrer Eingabe zu sortieren. -
Seite 13: Hinzufügung Des Handsenders
SATEL RK -1K / RK-2K / RK-4K / RK-4K SMA den Tasten der Handsender T-4. Die Farben in der mittleren Reihe (grün und rot) entsprechen den Tasten der Handsender T-2. Die rote Farbe in der unteren Reihe entspricht der Taste des Handsenders T-1. Die Farbe der Hintergrundbeleuchtung des Feldes ändert sich nach dem Drücken der Handsendertaste:... - Seite 14 Sie auf dem Beutel des Handsenders). Wenn die Nummer übereinstimmt, fahren Sie mit dem nächsten Schritt fort. Stimmt die Nummer nicht überein, bedeutet dies, dass die Funksteuerung eine Übertragung eines anderen Handsenders von SATEL empfangen hat. In solch einem Fall klicken Sie auf und geben Sie im Feld „Seriennummer”...
- Seite 15 SATEL RK -1K / RK-2K / RK-4K / RK-4K SMA Abb. 12. Fenster „Hinzufügung von Handsendern” mit der Meldung über das Einlesen der Handsenderdaten. 4. Klicken Sie auf , um die Daten des Handsenders zu speichern. Das Fenster „Hinzufügung von Handsendern” wird geschlossen. Der neue Handsender wird auf der Liste der Handsender angezeigt.
-
Seite 16: Suche Nach Handsendern In Der Liste
RK -1K / RK-2K / RK-4K / RK-4K SMA SATEL 2. Geben Sie die Nummer / Nummern der Relaisausgänge ein, welche die Taste steuern soll, und drücken Sie ENTER (das Programm wird automatisch die Nummern der Ausgänge mit Kommas trennen). -
Seite 17: Programmieren Der Betriebszeit Des Relaisausgangs
SATEL RK -1K / RK-2K / RK-4K / RK-4K SMA Abb. 13. Die Art und Weise, wie die Steckbrücke auf die Pins MODE aufgesetzt wird. Pins rechts – Impulsbetrieb [Steckbrücke (Abb. 13-I)] der Relaisausgang ist eingeschaltet, wenn die Handsendertaste gedrückt ist (maximal 30 Sekunden –... -
Seite 18: Zurücksetzen Auf Werkseinstellungen
5. Wenn die LED aufhört, rot zu blinken und beginnt grün zu leuchten, bedeutet dies, dass die Werkseinstellungen der Funksteuerung wiederhergestellt wurden. 7 Technische Daten Funksteuerung RK-1K / RK-2K / RK-4K / RK-4K SMA Spannungsversorgung: Gleichspannung ................ 12…24 V DC ± 10% Wechselspannung ................ - Seite 19 Handsender T- 1 / T-2 / T-4 Betriebsfrequenzband ................433,05 ÷ 434,79 MHz Funkreichweite (im freien Gelände) RK-1K / RK-2K / RK-4K ............350 m RK-4K SMA (mit externer Antenne) ........500 m Batterie ........................23A 12 V Betriebstemperaturbereich ................... -20°C...+55°C Abmessungen ....................
