Beschreibung von Multipurpose Detector

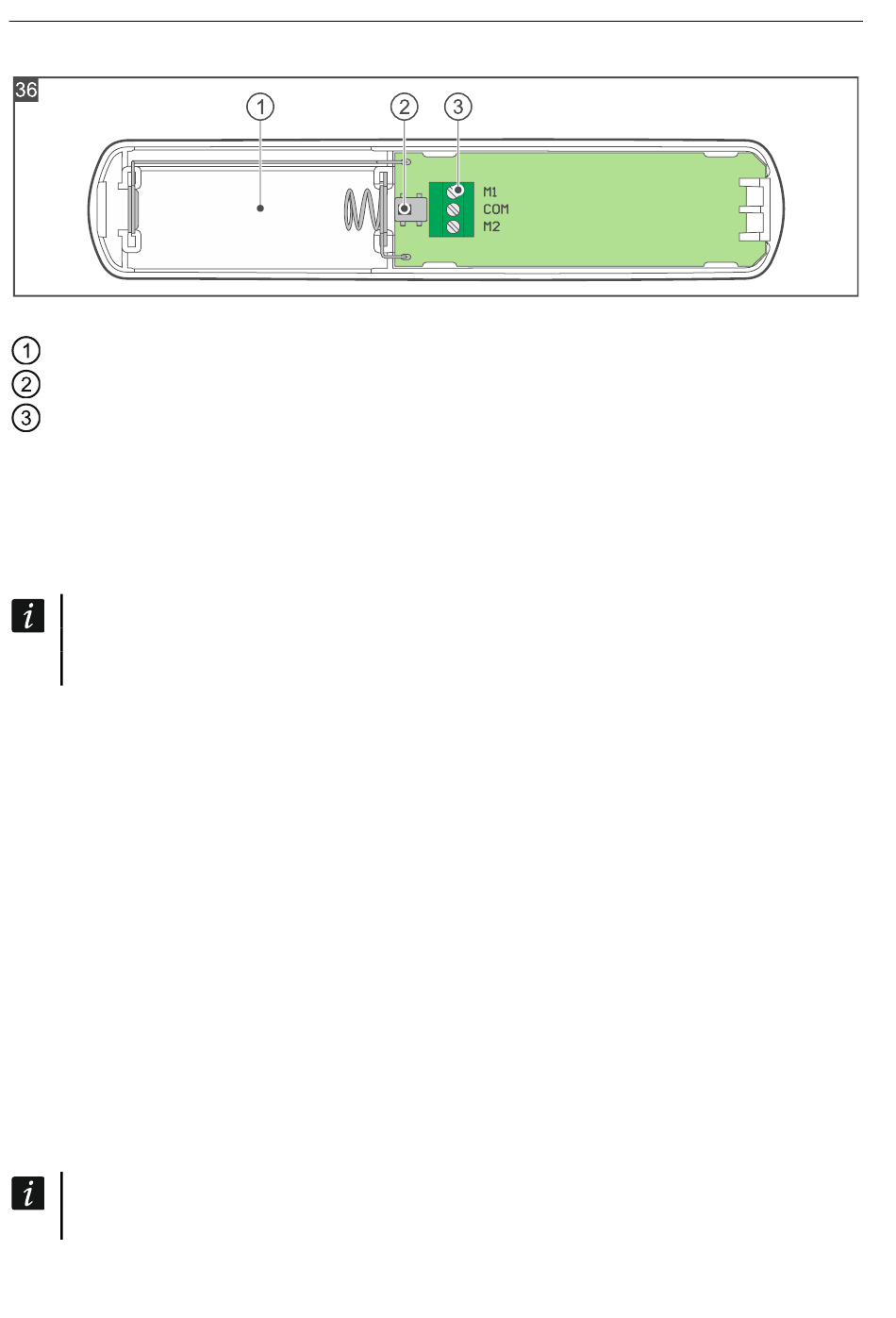

Abbildung 36 stellt das Innere des Melders nach dem Öffnen des Gehäuses dar.
Batteriefach.
Sabotagekontakt.
Klemmen:
M1 - Klemme zum Anschluss eines verdrahteten NC-Melders (Öffnungs- und
Erschütterungsmelder) oder der Wassersonde FPX-1 (Wassermelder).
COM - Masse.
- Klemme zum Ausschalten des eingebauten Öffnungssensors (Öffnungs- und
M2
Erschütterungsmelder).
ausschalten wollen, verbinden Sie die Klemme mit der COM-Klemme.
Werksseitig sind die Klemmen M1 und COM mit einem Draht kurzgeschlossen.
Entfernen Sie den Draht nicht, wenn Sie nicht vorhaben, einen verdrahteten Melder
oder die Wassersonde an die Klemmen anzuschließen.
Installationshinweise für Multipurpose Detector
• Der Melder sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie den Melder nicht im Außenbereich.
Öffnungsmelder / Öffnungs- und Erschütterungsmelder
• Montieren Sie den Melder am Fenster- / Türrahmen (feste Oberfläche). Es wird
empfohlen, den Melder im oberen Teil des Fensterrahmens zu montieren, weil dies das
Risiko einer Überflutung des Melders bei Regen, wenn das Fenster gekippt oder geöffnet
ist, verringert.
• Montieren Sie den Magneten an dem Fenster / der Tür (bewegliche Oberfläche).
• Montieren Sie den Melder nicht auf ferromagnetischen Oberflächen oder in der Nähe von
starken magnetischen oder elektrischen Feldern.
Öffnungs- und Erschütterungsmelder
• Zum Anschluss des Außenmelders verwenden Sie Leitungen mit einem Querschnitt von
. Die Länge der Leitungen darf 3 m nicht überschreiten.
2
0,5-0,75 mm
Montage von Multipurpose Detector
Die Abbildungen zeigen eine vertikale Montage, aber der Melder kann in beliebiger
Lage montiert werden (dies hat keinen Einfluss auf seine Betriebsweise).
