Beschreibung von Multipurpose Detector

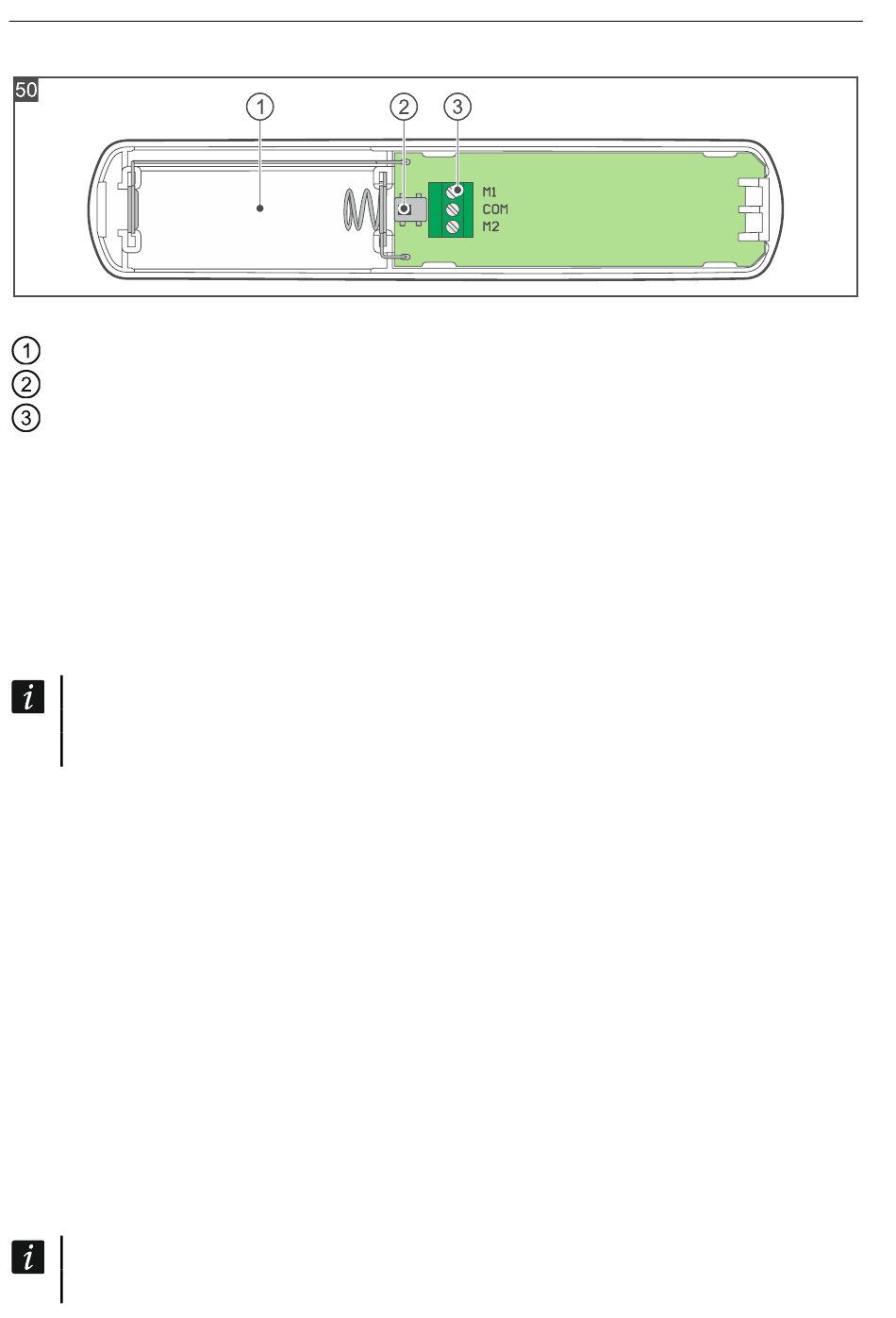

Die Abbildung stellt das Innere des Melders nach dem Öffnen des Gehäuses dar.
Batteriefach (CR123A 3 V).
Sabotagekontakt.
Klemmen:
M1 - Klemme zum Anschluss eines verdrahteten NC-Melders (Öffnungsmelder /
Öffnungs- und Erschütterungsmelder / Rollladenmelder) oder der Wassersonde
FPX-1 (Wassermelder).
COM - Masse.
M2 - Klemme zum:
– Ausschalten des eingebauten Öffnungssensors (Öffnungsmelder / Öffnungs-
und Erschütterungsmelder). Wenn Sie den eingebauten Öffnungssensor
ausschalten wollen, verbinden Sie die Klemme M2 mit der COM-Klemme.
– Anschluss des Rollladenmelders (Rollladenmelder).
Werksseitig sind die Klemmen M1 und COM mit einem Draht kurzgeschlossen.
Entfernen Sie den Draht nicht, wenn Sie nicht vorhaben, einen verdrahteten Melder
oder die Wassersonde an die Klemmen anzuschließen.
Installationshinweise für Multipurpose Detector
• Der Melder sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Installieren Sie den Melder nicht im Außenbereich.
Öffnungsmelder / Öffnungs- und Erschütterungsmelder / Rollladenmelder
• Montieren Sie den Melder am Fenster- / Türrahmen (feste Oberfläche). Es wird
empfohlen, den Melder im oberen Teil des Fensterrahmens zu montieren, weil dies das
Risiko einer Überflutung des Melders bei Regen, wenn das Fenster gekippt oder geöffnet
ist, verringert.
• Montieren Sie den Magneten an dem Fenster / der Tür (bewegliche Oberfläche).
• Montieren Sie den Melder nicht auf ferromagnetischen Oberflächen oder in der Nähe von
starken magnetischen oder elektrischen Feldern.
• Zum Anschluss des verdrahteten NC-Melders / Rollladenmelders verwenden Sie
Leitungen mit einem Querschnitt von 0,5-0,75 mm
nicht überschreiten.
Montage von Multipurpose Detector
Die Abbildungen zeigen eine vertikale Montage, aber der Melder kann in beliebiger
Lage montiert werden (dies hat keinen Einfluss auf seine Betriebsweise).
Smart HUB Plus ● Smart HUB
. Die Länge der Leitungen darf 3 m
