PROJEKTIERUNG
20
B E T R I E B S A N L E I T U N G | sBot Speed – URe
•
Bei Varianten mit zwei Sicherheits-Laserscannern: Die Scanner sind so positio‐
niert, dass der gesamte Bereich rund um den Gefahrbereich überwacht werden
kann, z. B. an gegenüberliegenden Ecken des Gefahrbereichs.

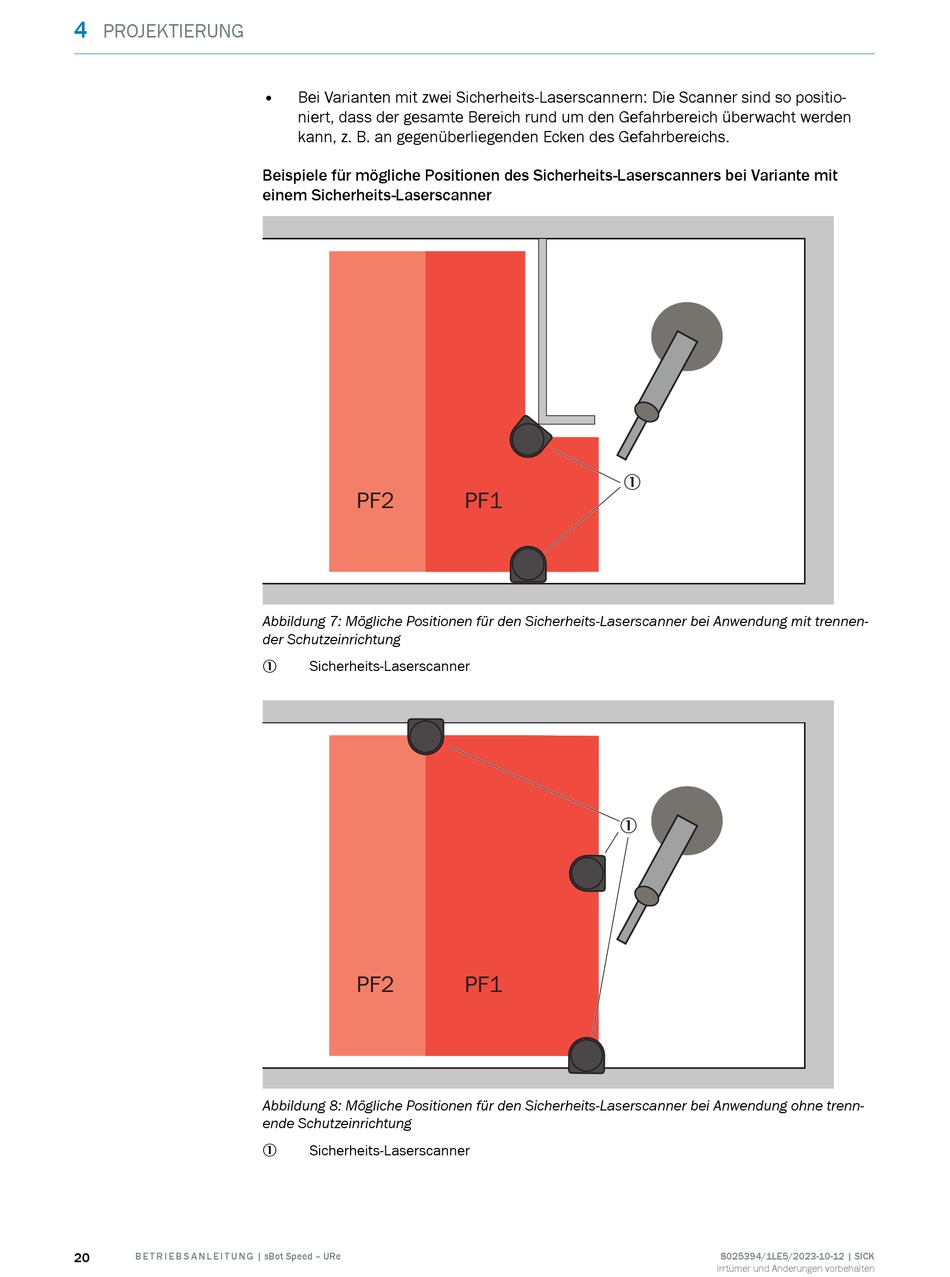

Beispiele für mögliche Positionen des Sicherheits-Laserscanners bei Variante mit
einem Sicherheits-Laserscanner
PF2
Abbildung 7: Mögliche Positionen für den Sicherheits-Laserscanner bei Anwendung mit trennen‐
der Schutzeinrichtung
Sicherheits-Laserscanner
1
PF2
Abbildung 8: Mögliche Positionen für den Sicherheits-Laserscanner bei Anwendung ohne trenn‐
ende Schutzeinrichtung
Sicherheits-Laserscanner
1
1
PF1
1
PF1
8025394/1LE5/2023-10-12 | SICK
Irrtümer und Änderungen vorbehalten
