Toro Pro Force Installationsanweisungen

Toro Pro Force Installationsanweisungen

Turbinen-kit
Vorschau ausblenden Andere Handbücher für Pro Force:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Turbinen-Kit

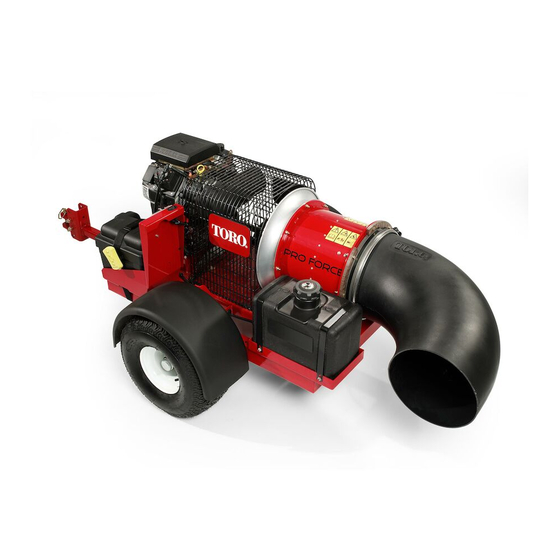

Laubbläser Pro Force
Modellnr. 145-7489
Wichtig:
Bewahren Sie alle lose Teile für den späteren Einbau auf, sofern nicht anders angegeben.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
8
9
10
11
12
13
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Gehäusebefestigung
Turbine
Keine Teile werden benötigt
Keine Teile werden benötigt
Lager
Lagerträger
Schraube (⅜" x 3¾")
Distanzstück
Sicherungsmutter (⅜")
Roter Lageträger
Schraube (⅜" x 1")
Schraube (½" x 1½")
Sicherungsmutter (½")
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Menge
–
Vorbereiten der Maschine.
–
Ausbau der Düsenbaugruppe.
–
Entfernen des oberen Gitters.
–
Ausbau der Antriebswellenbaugruppe.
–
Ausbau der Lagerträger.
–
Entfernen der vorderen Kappe.
–
Entfernen des Einlasskonus.
–
Ausbau der Turbine.
2
Einbau der Turbine.
1
–
Einbau des Einlasskonus.
Ausrichten der Motor- und
–
Gebläsewellen.
1
Einbau der vorderen Kappe.
2
2
2
4
Einbau der beiden Lagerträger.
1
2
2
2
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3451-681 Rev A
Installationsanweisungen
Verwendung
*3451-681*
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Pro Force

Inhaltszusammenfassung für Toro Pro Force

  • Seite 1 Form No. 3451-681 Rev A Turbinen-Kit Laubbläser Pro Force ® Modellnr. 145-7489 Installationsanweisungen Wichtig: Bewahren Sie alle lose Teile für den späteren Einbau auf, sofern nicht anders angegeben. Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
  • Seite 2 Verfahren Beschreibung Menge Verwendung Antriebswelle Einbau der Antriebswellenbaugruppe. – Keine Teile werden benötigt Anbringen des oberen Gitters. – Keine Teile werden benötigt Einbau der Düsenbaugruppe.

  • Seite 3: Vorbereiten Der Maschine

    Vorbereiten der Maschine Ausbau der Düsenbau- gruppe Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Stellen Sie die Maschine auf einer ebenen Verfahren Fläche ab. Lösen Sie die Düsenklemme und entfernen Sie Stellen Sie den Motor ab, ziehen Sie den die Gebläsedüse.
  • Seite 4 Lösen Sie die beiden Schrauben (¼" x 1⅝") und An Modellen mit kleinen Rillenkugellagern: die beiden Bundmuttern (¼"), mit denen der Entfernen Sie die fünf Schrauben (5/16" x 1¾"), Riemenschutz an der Motorhalterung befestigt fünf Rillenkugellager, fünf Distanzstücke (5/16") ist. Ziehen Sie den Keilriemen hinter dem Schutz und fünf Bundmuttern (5/16"), mit denen die ab und nehmen Sie ihn von der Maschine ab.
  • Seite 5 mit denen die vier großen Rollenlager am Außengehäuse befestigt sind. g387537 Bild 7 1. Drehanzeige 3. Schraube (5/16" x 1") 2. Mutter (5/16") An Modellen mit vier großen Rollenlagern: Entfernen Sie die Drehanzeige und die Riemenscheibe der Düse vom dem Außengehäuse.

  • Seite 6: Ausbau Der Antriebswellenbaugruppe

    Entfernen des oberen Ausbau der Antriebswel- Gitters lenbaugruppe Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Verfahren Entfernen Sie die beiden Schrauben (⅜" x 1") Entfernen Sie die beiden Bundmuttern und die beiden gehärteten Unterlegscheiben (5/16"), die beiden Distanzstücke der (⅜"), mit denen das obere Gitter an der Gummikupplung, zwei Unterlegscheiben (5/16") Schalldämpferhalterung befestigt ist.

  • Seite 7: Ausbau Der Lagerträger

    Ausbau der Lagerträger Keine Teile werden benötigt Verfahren Entfernen Sie die Schraube (⅜" x 1¼") und die Unterlegscheibe (⅜"), mit denen die Motornabenbaugruppe an der Gebläsewelle befestigt ist. Entfernen Sie die Motornabe von der Gebläsewelle. g385925 Bild 12 1. Schraube (½" x 1½") 2.

  • Seite 8: Entfernen Der Vorderen Kappe

    g385937 g385926 Bild 14 Bild 13 1. Stellschraube 2. Lager 1. Lagerträger 3. Schraube (⅜-16 x 1") 2. Sicherungsmutter (⅜-16") Entfernen Sie den Sprengring und die Wellenscheibe von der Gebläsewelle. Entfernen der vorderen Kappe. Entfernen der vorderen Kappe Keine Teile werden benötigt Verfahren Entfernen Sie die Stellschraube aus dem Lager und entsorgen Sie diese.

  • Seite 9: Entfernen Des Einlasskonus

    Entfernen des Einlasskonus Keine Teile werden benötigt Verfahren Entfernen Sie die acht Bundmutter (5/16"), acht Unterlegscheiben (5/16") und acht Schrauben (5/16" x 1¼"), mit denen der Einlasskonus an der Turbineneinheit befestigt ist. g387051 Bild 16 1. Bundmutter (5/16") 3. Schraube (5/16" x 1¼") 2.

  • Seite 10: Ausbau Der Turbine

    Ausbau der Turbine Keine Teile werden benötigt Verfahren Entfernen Sie die beiden Schrauben (5/16" x 1") und die beiden Bundmuttern (5/16"), mit denen die Motorhalterung an der Gehäusebefestigung befestigt ist. Entfernen Sie die Motorhalterung von der Maschine. g386266 Bild 18 1.

  • Seite 11: Einbau Der Turbine

    WARNUNG: Wenn Sie eine Bohrmaschine ohne geeignete Schutzbrille verwenden, können Fremdkörper in Ihr Auge gelangen und Verletzungen verursachen. Tragen Sie beim Bohren immer eine Schutzbrille. g386292 Bild 19 1. Schlossschraube (⅜" x 1") 3. Gehäusebefestigung 2. Schlossschraube 4. Sicherungsmutter (⅜" x 3¾") (⅜"...
  • Seite 12 g386266 Bild 22 1. Schraube (5/16" x 1¼") 3. Bundmutter (5/16") 2. Gehäusebefestigung Montieren Sie die Motorhalterung an der Gehäusebefestigung an und setzen Sie die beiden Schrauben (5/16" x 1") und die beiden Bundmutter (5/16") lose ein. g386292 Bild 21 1.

  • Seite 13: Einbau Des Einlasskonus

    Einbau des Einlasskonus Keine Teile werden benötigt Verfahren Montieren Sie den Einlasskonus an der Turbinenbaugruppe und sichern Sie diese mit acht Bundmutter (5/16"), acht Unterlegscheiben (5/16") und acht Schrauben (5/16" x 1¼"). g387563 Bild 24 1. Bundmutter (5/16") 3. Schraube (5/16" x 1¼") 2.

  • Seite 14: Ausrichten Der Motor- Und Gebläsewellen

    Ausrichten der Motor- und Gebläsewellen Keine Teile werden benötigt Verfahren Richten Sie den Motor und die Gebläsewellen aus, siehe Servicehandbuch des Produkts. Einbau der vorderen Kappe g385938 Bild 25 Für diesen Arbeitsschritt erforderliche Teile: 1. Vordere Kappe 3. Sprengring 2. Wellensscheibe Lager Entfernen Sie die Stellschraube des neuen Verfahren...

  • Seite 15: Einbau Der Lagerträger

    Einbau der Lagerträger Für diesen Arbeitsschritt erforderliche Teile: Lagerträger Schraube (⅜" x 3¾") Distanzstück Sicherungsmutter (⅜") Roter Lageträger Schraube (⅜" x 1") Schraube (½" x 1½") Sicherungsmutter (½") Verfahren Seriennummern 410497966, 411942471, 410474473 und darunter: Montieren Sie den neuen unteren Lagerträger über den beiden Bohrlöchern und befestigen Sie diesen mit zwei neuen Schrauben (⅜"...
  • Seite 16 g387565 Bild 27 1. Schraube (⅜" x 3¾") 3. Sicherungsmutter (⅜") 2. Distanzstück 4. Unterer Lagerträger.
  • Seite 17 Seriennummern 410497966, 411942471, 410474473 und darunter: Montieren Sie den neuen Lagerträger auf der Gebläsewelle und sichern Sie die Unterseite des Lagerträgers mit zwei neuen Schrauben (⅜" x 1") und zwei neuen Sicherungsmuttern (⅜"). g387566 Bild 28 1. Lagerträger 3. Schraube (⅜" x 1") 2.
  • Seite 18 Montieren Sie die beiden neuen Schrauben (½" x 1½") und die beiden neuen Sicherungsmuttern (½"), mit denen das Lager am Lagerträger befestigt ist. g385925 Bild 29 1. Schraube (½" x 1½") 2. Sicherungsmutter (½")
  • Seite 19 Tragen Sie blaues Loctite auf der Innenseite der Motornabe auf. Montieren Sie die Motornabe an der Gebläsewelle und sichern Sie diese mit der Unterlegscheibe (⅜") und der Schraube (⅜" x 1¼"). Ziehen Sie die Schrauben auf ein Drehmoment von 36,6-44,7 N·m an. g385924 Bild 30 1.

  • Seite 20: Einbau Der Antriebswellenbaugruppe

    Einbau der Antriebswellen- baugruppe Für diesen Arbeitsschritt erforderliche Teile: Antriebswelle Verfahren Schieben Sie die neue Gebläseantriebswelle in die Gummikupplung auf der Motorseite der Maschine; wiederholen Sie den Vorgang auf der Turbinenseite der Maschine. Montieren Sie die beiden Schrauben g385182 (5/16" x 1¾"), die beiden Unterlegscheiben Bild 31 (5/16"), die beiden Distanzstücke der Einige Teile sind aus Gründen der Übersichtlichkeit...

  • Seite 21: Einbau Der Düsenbaugruppe

    Anbringen des oberen Einbau der Düsenbau- Gitters gruppe Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Verfahren Bringen Sie das obere Gitter an der Maschine An Modellen mit vier großen Rollenlagern: an und sichern Sie es mit den vier Bundmuttern Montieren Sie die Drehanzeige und die (5/16").
  • Seite 22 g384584 Bild 35 1. Bundmutter (5/16") 3. Rillenkugellager 2. Distanzstück (5/16") 4. Schraube (5/16" x 1¾") An Modellen mit kleinen Rillenkugellagern: Bringen Sie die drei Schrauben (5/16" x 1") g387525 Bild 34 und drei Muttern (5/16") an, mit denen die Lagerträger am Außengehäuse befestigt sind.
  • Seite 23 Ziehen Sie die beiden Schrauben (¼" x 1⅝") und die beiden Bundmuttern (¼"), mit denen den Riemenschutz an der Motorhalterung befestigt ist. g384581 Bild 38 1. Düsenklemme 2. Gebläsedüse g384582 Bild 37 Die Komponenten in dieser Abbildung variieren je nach Modell 1.
