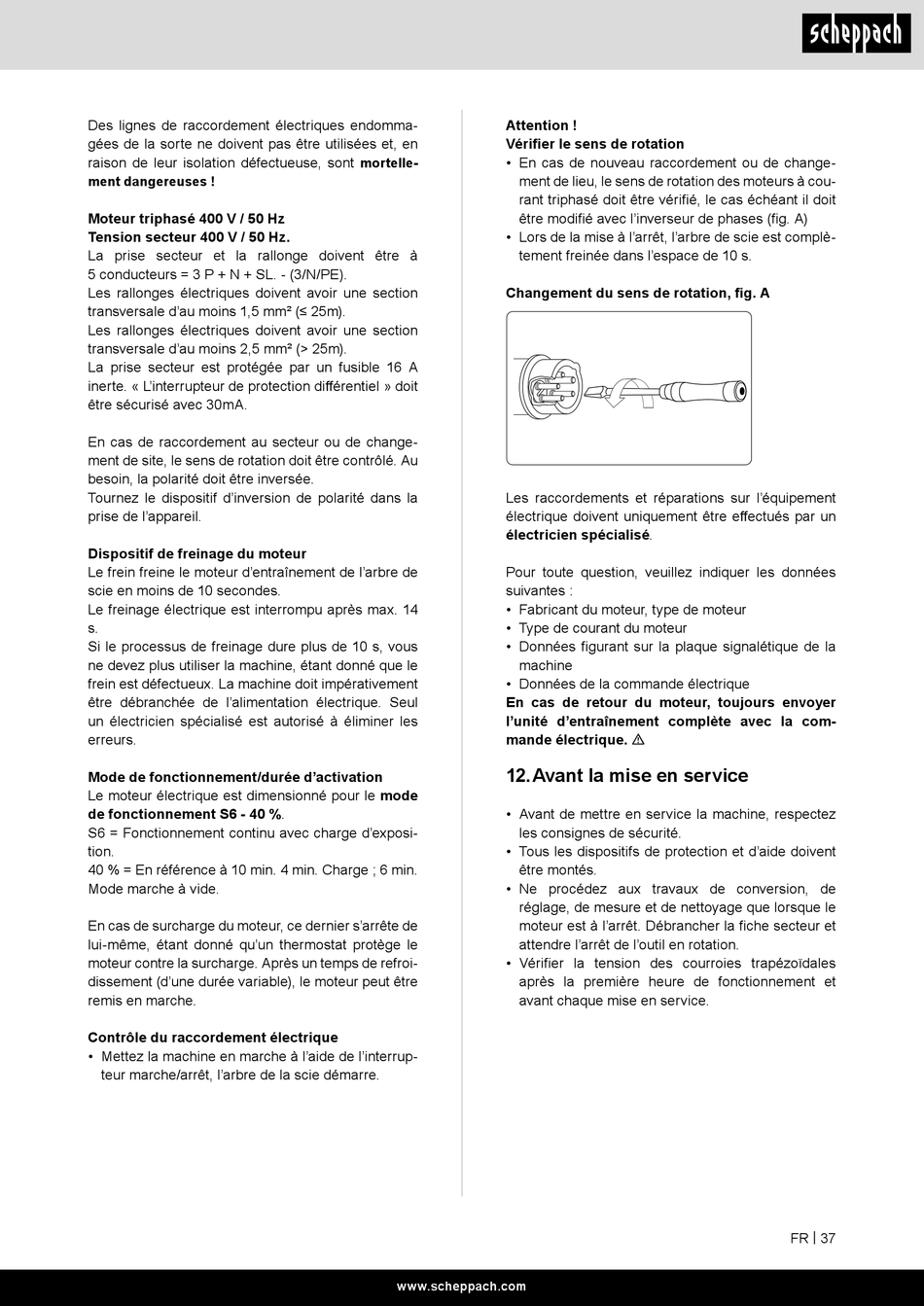

Scheppach ke 70m Originalbetriebsanleitung Seite 37

Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont
ment dangereuses !
Moteur triphasé 400 V / 50 Hz
Tension secteur 400 V / 50 Hz.
La prise secteur et la rallonge doivent être à
5 conducteurs = 3 P + N + SL. - (3/N/PE).
Les rallonges électriques doivent avoir une section
transversale d'au moins 1,5 mm² (≤ 25m).
Les rallonges électriques doivent avoir une section
transversale d'au moins 2,5 mm² (> 25m).
La prise secteur est protégée par un fusible 16 A
inerte. « L'interrupteur de protection différentiel » doit
être sécurisé avec 30mA.
En cas de raccordement au secteur ou de change-
ment de site, le sens de rotation doit être contrôlé. Au
besoin, la polarité doit être inversée.
Tournez le dispositif d'inversion de polarité dans la
prise de l'appareil.
Dispositif de freinage du moteur
Le frein freine le moteur d'entraînement de l'arbre de
scie en moins de 10 secondes.
Le freinage électrique est interrompu après max. 14
s.
Si le processus de freinage dure plus de 10 s, vous
ne devez plus utiliser la machine, étant donné que le
frein est défectueux. La machine doit impérativement
être débranchée de l'alimentation électrique. Seul
un électricien spécialisé est autorisé à éliminer les
erreurs.
Mode de fonctionnement/durée d'activation
Le moteur électrique est dimensionné pour le mode
de fonctionnement S6 - 40 %.
S6 = Fonctionnement continu avec charge d'exposi-
tion.
40 % = En référence à 10 min. 4 min. Charge ; 6 min.
Mode marche à vide.
En cas de surcharge du moteur, ce dernier s'arrête de
lui-même, étant donné qu'un thermostat protège le
moteur contre la surcharge. Après un temps de refroi-
dissement (d'une durée variable), le moteur peut être
remis en marche.
Contrôle du raccordement électrique
• Mettez la machine en marche à l'aide de l'interrup-
teur marche/arrêt, l'arbre de la scie démarre.
Attention !
Vérifier le sens de rotation
• En cas de nouveau raccordement ou de change-
mortelle-
ment de lieu, le sens de rotation des moteurs à cou-
rant triphasé doit être vérifié, le cas échéant il doit
être modifié avec l'inverseur de phases (fig. A)
• Lors de la mise à l'arrêt, l'arbre de scie est complè-
tement freinée dans l'espace de 10 s.
Changement du sens de rotation, fig. A
Les raccordements et réparations sur l'équipement
électrique doivent uniquement être effectués par un
électricien spécialisé.
Pour toute question, veuillez indiquer les données
suivantes :
• Fabricant du moteur, type de moteur
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données de la commande électrique
En cas de retour du moteur, toujours envoyer
l'unité d'entraînement complète avec la com-
mande électrique. m
12. Avant la mise en service
• Avant de mettre en service la machine, respectez
les consignes de sécurité.
• Tous les dispositifs de protection et d'aide doivent
être montés.
• Ne procédez aux travaux de conversion, de
réglage, de mesure et de nettoyage que lorsque le
moteur est à l'arrêt. Débrancher la fiche secteur et
attendre l'arrêt de l'outil en rotation.
• Vérifier la tension des courroies trapézoïdales
après la première heure de fonctionnement et
avant chaque mise en service.
