Endress+Hauser iTHERM SurfaceLine TM611 Betriebsanleitung Seite 41

iTHERM SurfaceLine TM611
Prozesstemperaturbereich
Prozessdruckbereich
Bauform, Maße
Endress+Hauser
13.6 Prozess
Abhängig vom Sensortyp und vom eingesetzten Material, max.
–200 ... +400 °C (–328 ... +752 °F).
Keine Einschränkungen, da das Thermometer nicht-invasiv misst.
13.7 Konstruktiver Aufbau
Alle Angaben in mm (in).
Diverse Abmessungen, wie z. B. die Halsrohrlänge E, sind variable Werte und daher in
den folgenden Abmessungszeichnungen als Zeichnungsposition dargestellt.
1
3
ID

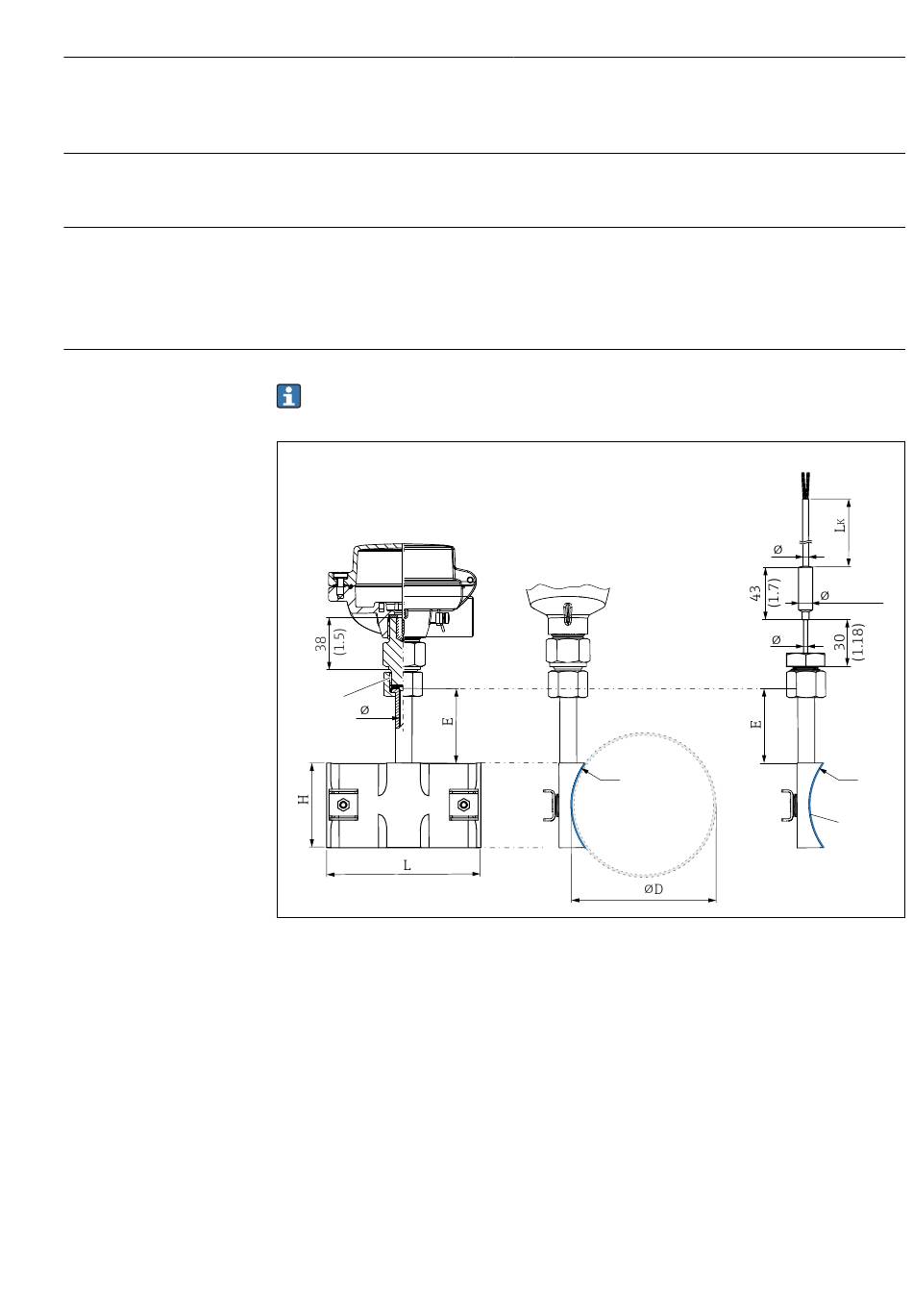

 13 Abmessungen iTHERM SurfaceLine TM611, senkrechter Anschlusswinkel A = 90 °
1 Industriethermometer mit Anschlusskopf
2 Kabelthermometer RTD oder TC
3 Anschlussgewinde Thermometer - Koppelelement G½" (SW 27)
4 Koppelfolie
⌀ID Messeinsatzdurchmesser: ⌀3 mm (0,12 in)
R
Technische Daten
2
K
9 (0.35)
ID
R
4
A0055923
41
