Montage
14

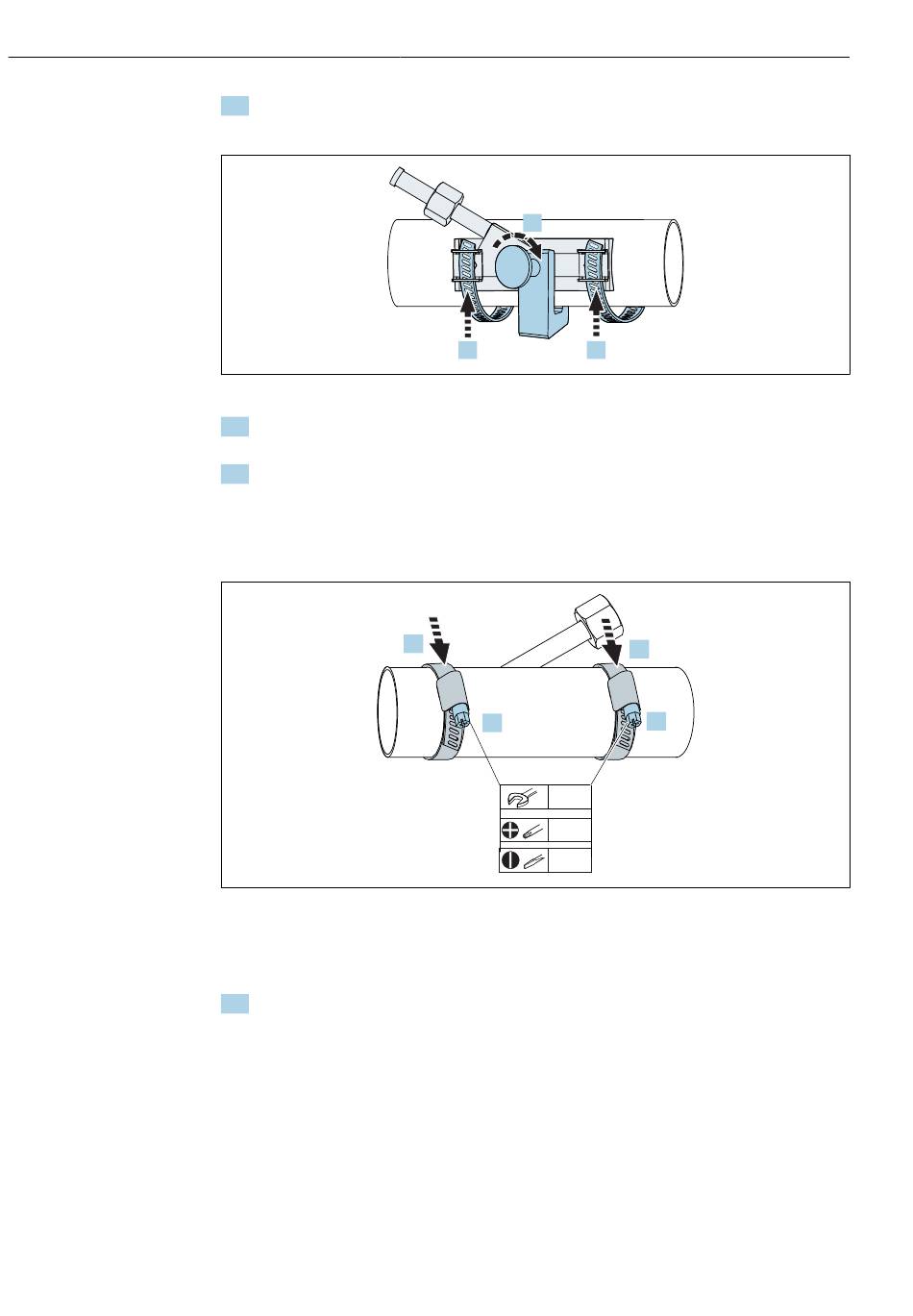

2. Die zwei mitgelieferten Schlauchschellen mit den offenen Enden jeweils links und
rechts am Koppelelement durch die Aufnahme führen.
3. Auf der gegenüberliegenden Rohrseite die offenen Enden der Schlauchschellen
jeweils in den Schraubkopf einführen.
4. Die Schlauchschellen jeweils am Schraubkopf mit einem max. Drehmoment von
5 Nm festdrehen und fixieren. Schraubkopf mit dem Sechskantschlüssel SW = 7 mm,
Kreuzschlitz- (PZ 2) oder Schlitzschraubendreher (SL) fixieren. Auf der gegenüberlie-
genden Rohrseite die offenen Enden der Schlauchschellen jeweils in den Schraubkopf
einführen.
Das Koppelelement ist am Rohr montiert. Die Schraubzwinge lösen und abnehmen.
Thermometer montieren
1. Thermometer bis zum Anschlag in das Halsrohr des Koppelelements stecken.
1.
2.
3.
4.
SW7
PZ 2
SL
