Elektrischer Anschluss
18
RD
RD
WH
WH

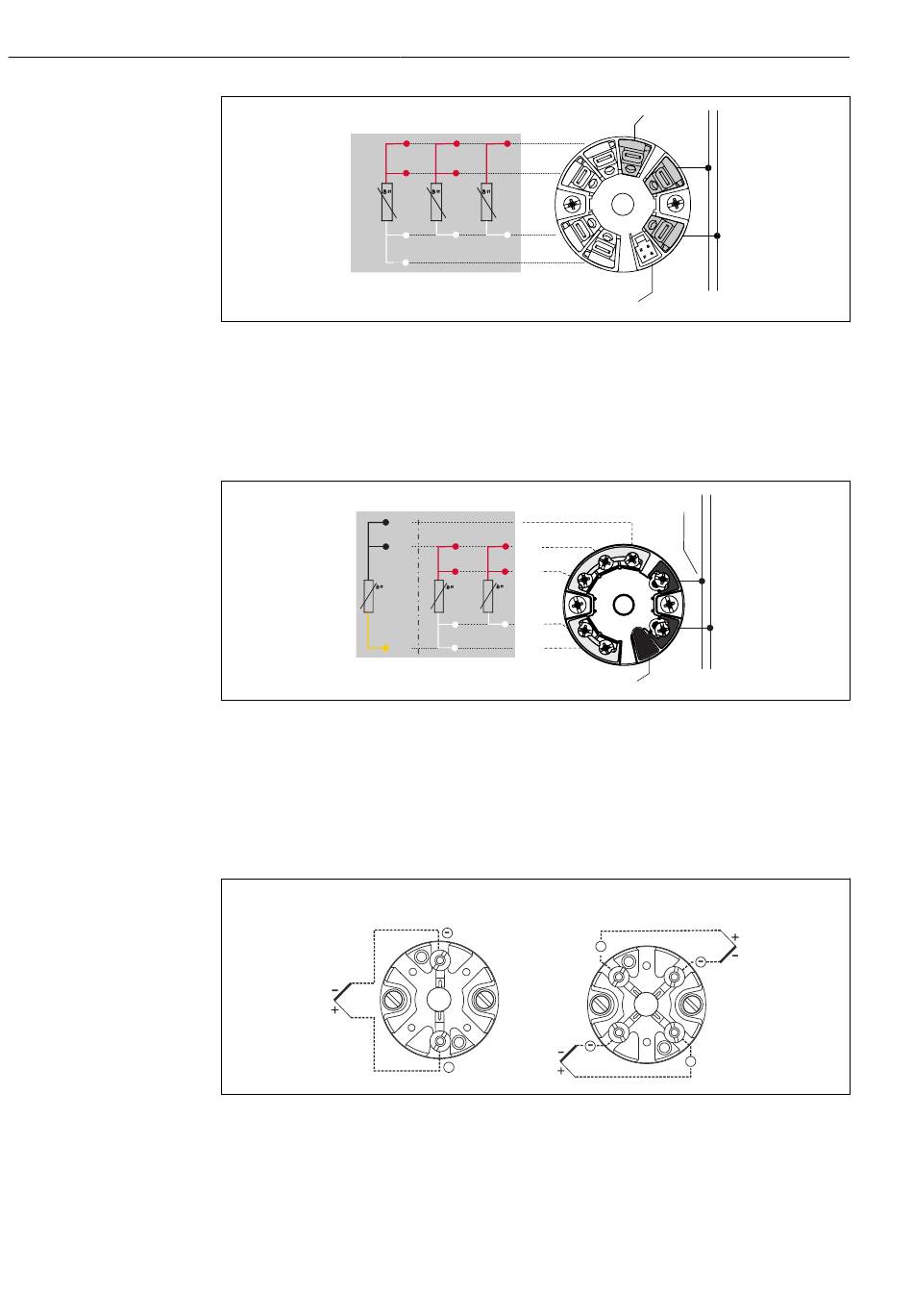

 4 Im Anschlusskopf montierter Transmitter iTEMP TMT36 (ein Sensoreingang)
1 Sensoreingang RTD: 4-, 3- und 2-Leiter
2 Display-Anschluss
L+ Spannungsversorgung 18 ... 30 V
L- Spannungsversorgung 0 V
C/Q IO-Link oder Schaltausgang
2
BK
BK
YE
 5 Im Anschlusskopf montierter Transmitter iTEMP TMT8x (doppelter Sensoreingang)
1 Sensoreingang 1, RTD, 4- und 3-Leiter
2 Sensoreingang 2, RTD, 3-Leiter
3 Feldbus-Anschluss und Spannungsversorgung
4 Display-Anschluss
6.2.2 Typ des Sensoranschlusses: Industriethermometer (TC)
 6 Montierter Anschlusssockel aus Keramik
1
DC
DC
1
RD
RD
WH
WH
1 x TC
+
iTHERM SurfaceLine TM611
C/Q
6
L+
5
4
L-
3
2
3
7
6
5
1
+
2
-
4
3
4
2 x TC
+
+
