Elektrischer Anschluss
22
3. Leiterende in die Klemmstelle einführen.
4. Hebelöffner loslassen.
5. Verbindung mit leichtem Ziehen am Leiter überprüfen, wenn notwendig ab 1. wie-
derholen.
Pos. C, Lösen der Verbindung:
1. Hebelöffner nach unten drücken.
2. Leiter aus der Klemme ziehen.
3. Hebelöffner loslassen.
6.4 Spezielle Anschlusshinweise
Erdungskonzept der Anlage beachten.
6.5 Schutzart sicherstellen
Darauf achten, dass in jedem Fall die Schütztülle vorhanden ist!
Das Gerät erfüllt alle Anforderungen gemäß der markierten Schutzart auf dem Typen-
schild.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Gehäuseschutzart zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Im Fall von Feuchte oder Nässe Dichtungen trocknen, reinigen oder ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z. B. M20x1.5, Kabeldurchmesser ø 8 ... 12 mm).
• Die Kabelverschraubung fest anziehen und nur im angegebenen Klemmbereich (Kabel-
durchmesser passend zur Kabelverschraubung) verwenden.
• Die Kabel vor der Kabelverschraubung in einer Schlaufe verlegen ("Wassersack"). Auftre-
tende Feuchtigkeit kann so nicht zur Verschraubung gelangen. Das Gerät so montieren,
dass die Kabelverschraubungen nach unten gerichtet sind.
• Die Kabel nicht verdrillen und nur Rundkabel verwenden.
• Nicht benutzte Kabelverschraubungen durch einen Blindstopfen (im Lieferumfang ent-
halten) ersetzen.
• Die verwendete Schutztülle nicht aus der Kabelverschraubung entfernen.
Mehrmaliges Öffnen/Schließen ist möglich, wirkt sich jedoch negativ auf die Schut-
zart aus.

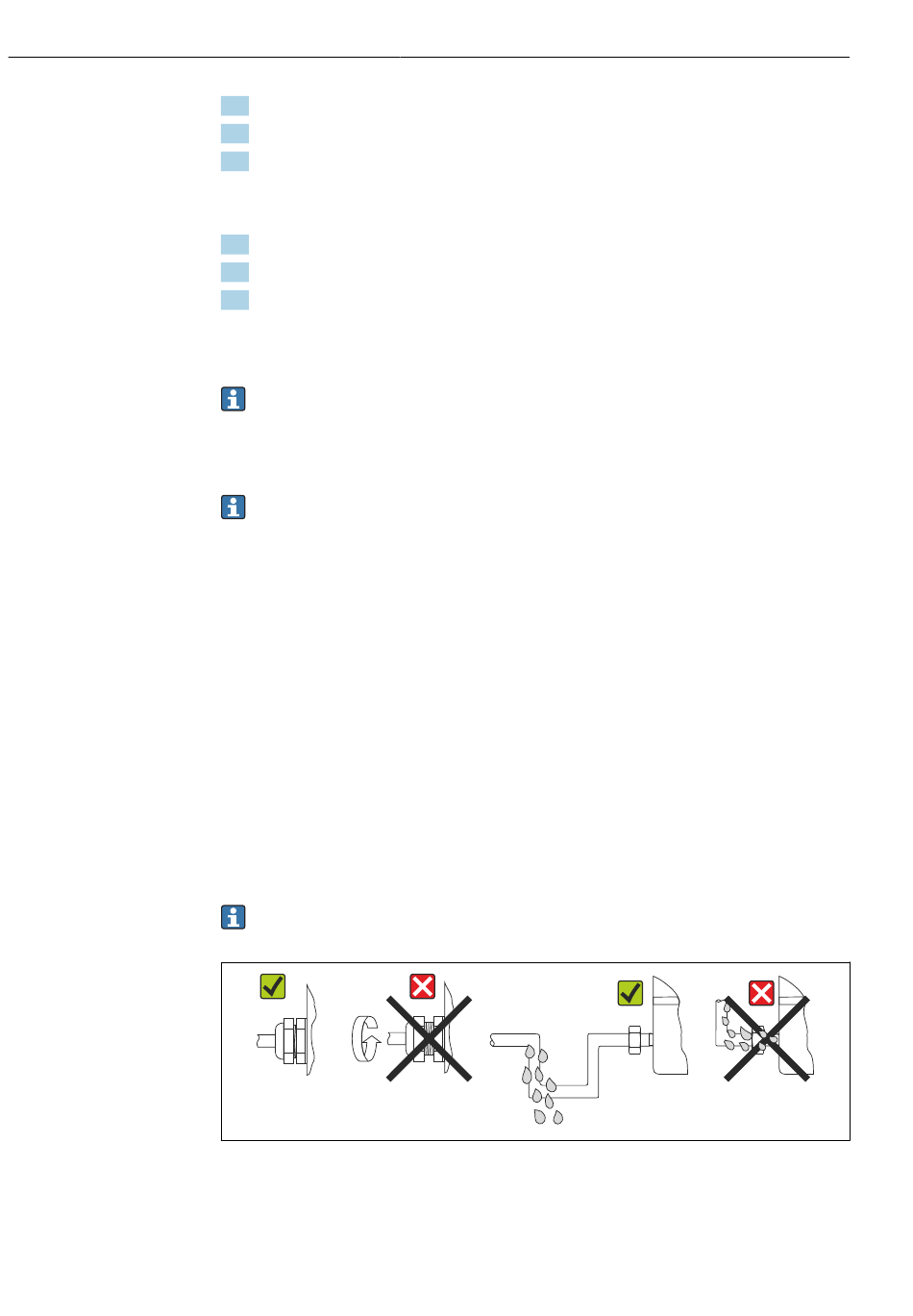

 12 Anschlusshinweise zur Einhaltung der Schutzart IP67
iTHERM SurfaceLine TM611
A0024523
