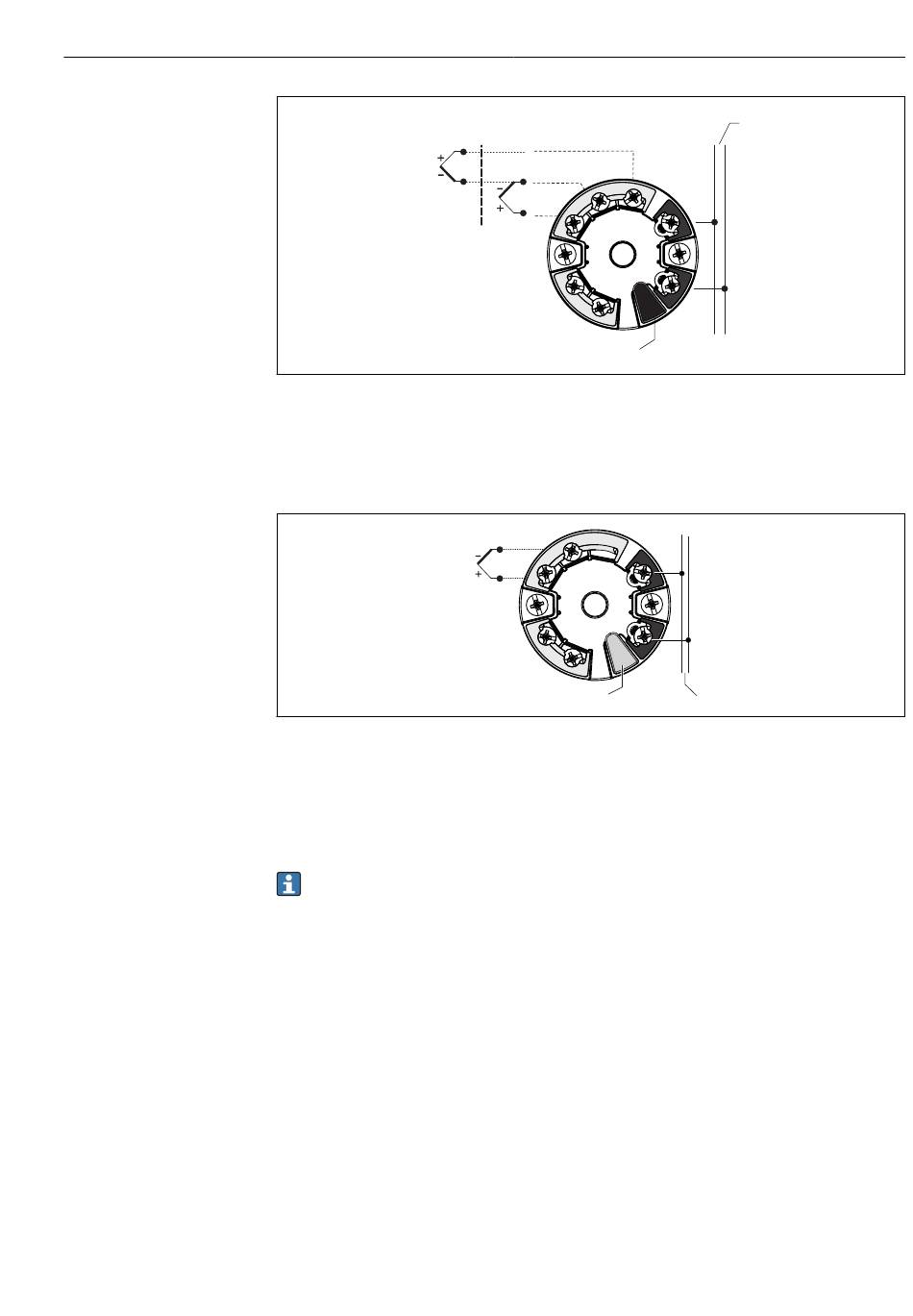

 7 Im Anschlusskopf montierter Transmitter iTEMP TMT8x (doppelter Sensoreingang)
1 Sensoreingang 1
2 Sensoreingang 2
3 Feldbus-Anschluss und Spannungsversorgung
4 Display-Anschluss
 8 Im Anschlusskopf montierter Transmitter iTEMP TMT7x (ein Sensoreingang)
1 Sensoreingang
2 Spannungsversorgung und Busanschluss
3 Display-Anschluss und CDI-Schnittstelle
6.2.3 Typ des Sensoranschlusses: Kabelthermometer RTD
Die Sensoranschlussleitungen des Kabelthermometers sind mit Aderendhülsen ausge-
stattet. Der Nenndurchmesser der Aderendhülsen beträgt ø 1 mm (0,03 in).
Anschlussplan
Das Kabelthermometer wird mit den freien Adern des Anschlusskabels verdrahtet. Das
Kabelthermometer kann z. B. an einen separaten iTEMP-Temperaturtransmitter ange-
schlossen werden.
Aderquerschnitt: ≤ 0,382 mm
1
TC
7
6
5
1+
2-
4
3
4
1
6
5
+
-
4
-
3
3
2 (AWG 22) mit Aderendhülsen, Länge = 5 mm (0,2 in).
Elektrischer Anschluss
3
1+
+
2-
2
A0045474
A0045353
