Elektrischer Anschluss
20

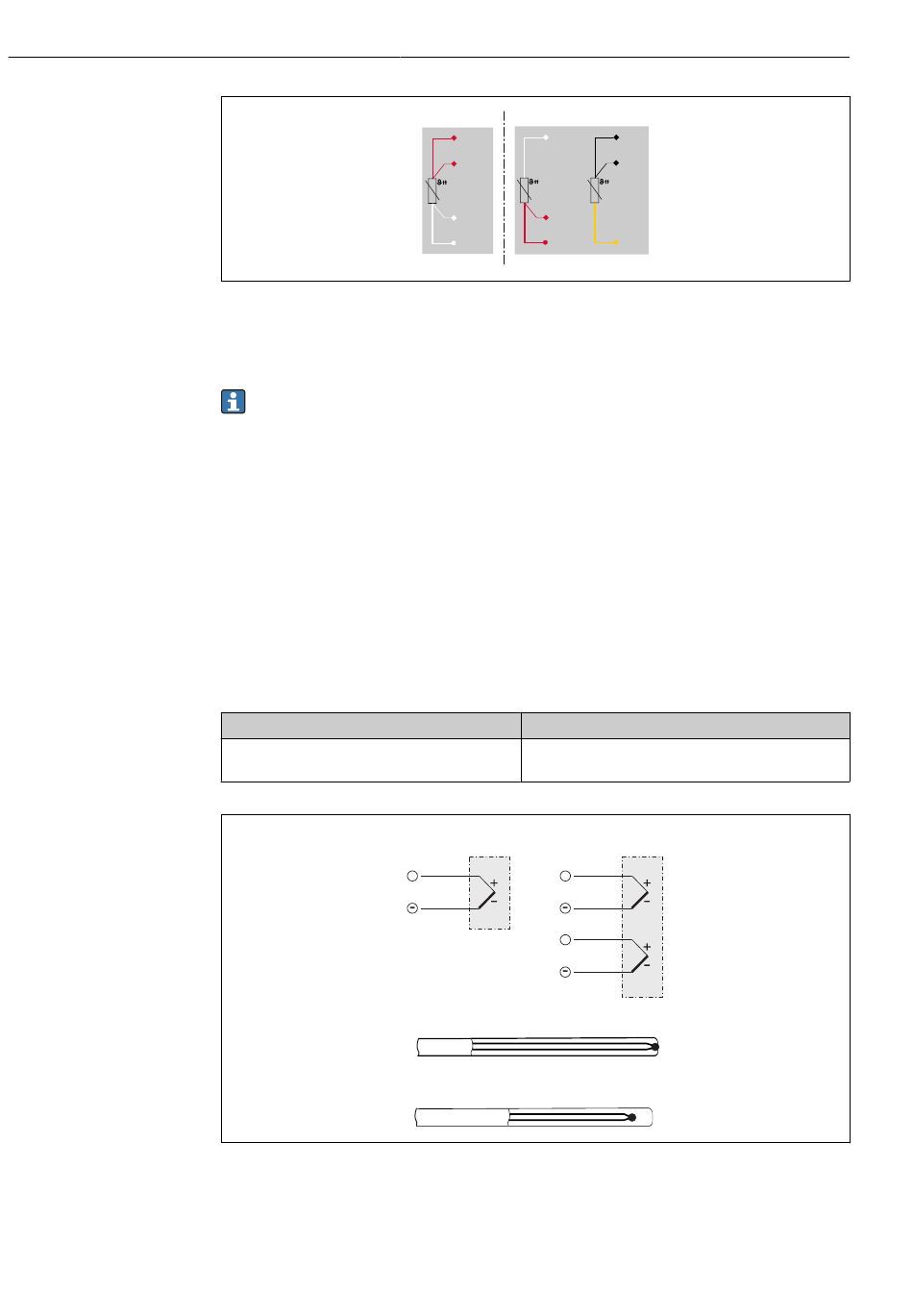

 9 Anschlussplan Kabelthermometer RTD
1 1x Pt100, 4-Leiter
2 2x Pt100, 3-Leiter
Für höchste Genauigkeit wird eine 4-Leiter-Verbindung oder die Verwendung eines
Messumformers empfohlen.
6.2.4 Typ des Sensoranschlusses: Kabelthermometer TC
Anschlussplan
Das Kabelthermometer wird mit den freien Adern des Anschlusskabels verdrahtet. Das
Kabelthermometer kann z. B. an einen separaten iTEMP-Temperaturtransmitter ange-
schlossen werden.
Aderquerschnitt:
2
• ≤ 0,205 mm (AWG 24) bei 4-Leiter Anschluss
• ≤ 0,518 mm 2 (AWG 20) bei 2-Leiter Anschluss
Thermoelement Kabelfarben
nach IEC 60584
• Typ J: Schwarz (+), Weiß (-)
• Typ K: Grün (+), Weiß (-)
 10 Anschlussplan
A Geerdeter Anschluss
B Ungeerdeter Anschluss
1 2
RD WH
RD
WH RD
RD
WH
nach ASTM E230/ANSI MC96.1
• Typ J: Weiß (+), Rot (-)
• Typ K: Gelb (+), Rot (-)
1 x TC
+ +
+
A
B
iTHERM SurfaceLine TM611
BK
BK
YE
2 x TC
