TI01445T/09/DE/05.24-00
71651004
2024-03-31
Products
Technische Information

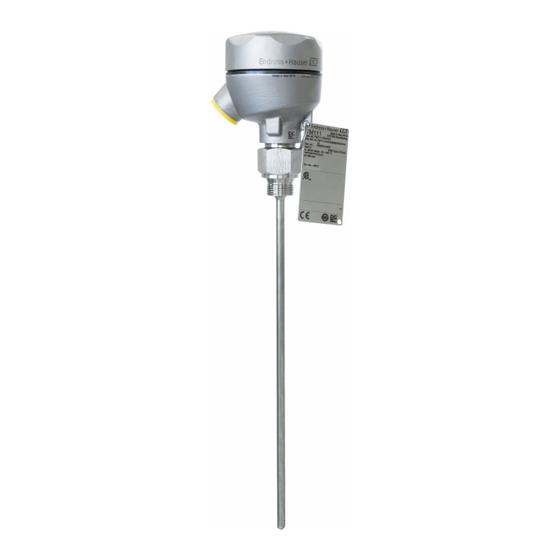

iTHERM ModuLine TM111
Zukunftsweisendes, robustes und modulares
Thermometer für den Direkteinbau (ohne
Schutzrohr) für eine Vielzahl von industriellen
Anwendungen
Benutzerfreundliche metrische Ausführung mit
herausragender RTD- oder TC-Sensorik.
Direkteinbau ohne Schutzrohr
Anwendungsbereich
• Universell einsetzbar
• Messbereich: –200 ... +1 100 °C (–328 ... +2 012 °F)
• Druckbereich: Bis 75 bar (1 088 psi)
Kopftransmitter
Die Transmitter von Endress+Hauser bieten im Vergleich zu direkt verdrahteten Sen-
soren eine höhere Messgenauigkeit und Zuverlässigkeit. Einfache Anpassung an die
Messaufgabe durch Auswahl der folgenden Ausgänge und Kommunikationsproto-
kolle:
• Analogausgang 4 ... 20 mA, HART
HART
®
SIL Transmitter, optional
• PROFIBUS
®
PA, FOUNDATION Fieldbus™
• PROFINET® mit Ethernet-APL
• IO-Link
®
Ihre Vorteile
• Benutzerfreundlichkeit und Sicherheit von der Produktauswahl bis zur Wartung
• iTHERM-Messeinsätze: weltweit einzigartige, automatisierte Produktion. Lücken-
lose Rückverfolgbarkeit und konstant hohe Produktqualität für verlässliche Mess-
werte
• iTHERM QuickSens: kürzeste Ansprechzeiten von 1,5 s für eine optimale Prozess-
steuerung
• iTHERM StrongSens: unübertroffene Vibrationsfestigkeit (≤ 60g) für ultimative
Anlagensicherheit
• Internationale Zertifizierungen: Explosionsschutz gemäß ATEX, IECEx, CSA und
NEPSI
• Bluetooth® - Konnektivität (optional)
Solutions
®
Services
Werbung
Verwandte Anleitungen für Endress+Hauser iTHERM ModuLine TM111
Inhaltszusammenfassung für Endress+Hauser iTHERM ModuLine TM111
- Seite 1 • Messbereich: –200 … +1 100 °C (–328 … +2 012 °F) • Druckbereich: Bis 75 bar (1 088 psi) Kopftransmitter Die Transmitter von Endress+Hauser bieten im Vergleich zu direkt verdrahteten Sen- soren eine höhere Messgenauigkeit und Zuverlässigkeit. Einfache Anpassung an die Messaufgabe durch Auswahl der folgenden Ausgänge und Kommunikationsproto- kolle: •...
- Seite 2 ModuLine TM111 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Zertifikate und Zulassungen ....33 iTHERM ModuLine .
- Seite 3 ModuLine TM111 Arbeitsweise und Systemaufbau iTHERM ModuLine Dieses Thermometer ist Teil der Produktfamilie aus modularen Thermometern für industrielle Anwendungen. Unterscheidungsmerkmale zur Auswahl eines passenden Thermometers: Schutzrohr Direktkontakt - ohne Schutzrohr Schutzrohr, geschweißt Schutzrohr aus Vollmaterial Bauform Metrisch Thermometer TM151...
- Seite 4 Thermoelement-Typen sind in den Normen IEC 60584 bzw. ASTM E230/ANSI MC96.1 standar- disiert. Messeinrichtung Endress+Hauser bietet ein umfassendes Portfolio an optimierten Komponenten für die Temperatur- messstelle – alles, was Sie für eine nahtlose Integration der Messstelle in die Gesamtanlage benöti- gen. Hierzu gehören: •...
- Seite 5 Netzen möglich ist. Kommunikationsbeispiele: HART® Communicator (Handbediengerät), FieldXpert, Commubox FXA195 für eigensichere HART®-Kommunikation mit FieldCare über USB-Schnittstelle, Bluetooth®-Technologie mit SmartBlue App. FieldCare ist ein FDT-basiertes Plant Asset Management Tool von Endress+Hauser, Informationen hierzu unter "Zubehör". Modulares Design A0038972 2 Das Thermometer ist für den direkten Einbau im Prozess ausgelegt.
- Seite 6 ModuLine TM111 Konstruktion Optionen 1: Anschluss- Vielzahl an Anschlussköpfen aus Aluminium, Polyamid oder Edel- kopf stahl Ihre Vorteile: • Optimale Zugänglichkeit der Klemmen durch niedrige Gehäusekante des Unterteils: • Verbesserte Handhabung • Geringere Installations- und Wartungskosten • Optionales Display: Sicherheit durch Vor-Ort-Prozessan-...
- Seite 7 Grundsätzlich bestehen 2 Möglichkeiten zur Messwertübertragung: • Direkt verdrahtete Sensoren - Weiterleitung der Sensor-Messwerte ohne iTEMP-Transmitter. • Durch Auswahl entsprechender Endress+Hauser iTEMP-Transmitter über alle gängigen Proto- kolle. Alle folgend aufgeführten iTEMP-Transmitter werden direkt im Anschlusskopf montiert und mit der Sensorik verdrahtet.
- Seite 8 ModuLine TM111 Kopftransmitter mit PROFINET® und Ethernet-APL Der Temperaturtransmitter ist ein 2-Leiter-Gerät mit zwei Messeingängen. Das Gerät überträgt sowohl gewandelte Signale von Widerstandsthermometern und Thermoelementen als auch Wider- stands- und Spannungssignale über das PROFINET® Protokoll. Die Speisung erfolgt über den den 2- Leiter Ethernet Anschluss nach IEEE 802.3cg 10Base-T1.
- Seite 9 ModuLine TM111 A0045464 4 Im Anschlusskopf montierter Transmitter TMT7x oder TMT31 (ein Sensoreingang) Sensoreingang, RTD, 4-, 3- und 2-Leiter Spannungsversorgung/Busanschluss Display-Anschluss/CDI-Schnittstelle A0052495 5 Im Anschlusskopf montierter Transmitter TMT36 (ein Sensoreingang) Sensoreingang RTD: 4-, 3- und 2-Leiter Display-Anschluss Spannungsversorgung 18 …...
- Seite 10 ModuLine TM111 Typ des Sensoranschlusses Thermoelement (TC) 1 x TC 2 x TC A0012700 7 Montierter Keramik-Anschlusssockel A0045474 8 Im Anschlusskopf montierter Transmitter TMT8x (doppelter Sensoreingang) Sensoreingang 1 Sensoreingang 2 Feldbus Anschluss und Spannungsversorgung Display-Anschluss A0045353 9...
- Seite 11 Anschlussköpfe bieten unterschiedliche Möglichkeiten, was Gewinde und die Anzahl der verfügbaren Kabeleinführungen anbelangt. Steckverbinder Endress+Hauser bietet verschiedene Steckverbinder für eine einfache und schnelle Einbindung des Thermometers in ein Prozessleitsystem. Die folgenden Tabellen zeigen die PIN-Belegungen der ver- schiedenen Stecker-Anschluss-Kombinationen.
- Seite 12 ModuLine TM111 Anschlusskopf mit einer Kabeleinführung 1x FOUNDATION™ Fieldbus 1x PROFINET ® und Ethernet- Stecker 1x PROFIBUS ® (FF) Gewinde Stecker 7/8" 7/8" PIN-Nummer Elektrischer Anschluss (Anschlusskopf) Freie Anschlussdrähte Nicht angeschlossen (nicht isoliert) und TC Anschlussklemmen- block 3-Leiter (1x...
- Seite 13 ModuLine TM111 Stecker 4-polig/8-polig Anschlussklemmenblock 4-Leiter (1x Pt100) Anschlussklemmenblock 6-Leiter (2x Pt100) 1x TMT 4...20 mA oder HART ® +(#1) -(#1) ® 2x TMT 4...20 mA oder HART +(#2) -(#2) Anschlusskopf mit hohem Deckel 1x TMT PROFIBUS ® nicht kombinierbar ®...
- Seite 14 ModuLine TM111 Anschlusskopf mit zwei Kabeleinführungen 2x FOUNDATION™ Field- 2x PROFINET ® und Ether- Stecker 2x PROFIBUS ® bus (FF) net-APL Gewinde Stecker M12(#1)/M12(#2) 7/8"(#1)/7/8"(#2) 7/8"(#1)/7/8"(#2) M12 (#1)/M12 (#2) A0021706 PIN-Nummer Elektrischer Anschluss (Anschlusskopf) Freie Anschlussdrähte und Nicht angeschlossen (nicht isoliert)
- Seite 15 ModuLine TM111 Anschlusskopf mit zwei Kabeleinführungen Stecker 4-polig/8-polig Gewinde Stecker M12 (#1)/M12 (#2) A0021706 PIN-Nummer Elektrischer Anschluss (Anschlusskopf) Freie Anschlussdrähte und Nicht angeschlossen (nicht isoliert) Anschlussklemmenblock 3- WH/i Leiter (1x Pt100) RD/i RD/i Anschlussklemmenblock 4- WH/i WH/i Leiter (1x Pt100)
- Seite 16 Einzelne Sensoren jeweils mit Kanal 1 eines Transmitters verbunden Überspannungsschutz Zur Absicherung gegen Überspannungen in den Versorgungs- und den Signal-/Kommunikationslei- tungen für die Thermometerelektronik bietet Endress+Hauser die Geräte HAW562 für Hutschienen- montage und HAW569 für Feldgehäusemontage an. Nähere Informationen hierzu siehe Technische Informationen "HAW562 Überspannungsschutz"...
- Seite 17 ModuLine TM111 Maximale Messabweichung RTD-Widerstandsthermometer nach IEC 60751 Klasse max. Toleranzen (°C) Kenndaten RTD maximaler Fühlerfehler Kl. A ± (0,15 + 0,002 · |t| Max. deviation (°C) Kl. AA, vor- ± (0,1 + 0,0017 · |t|) mals 1/3 Kl. B Kl.
- Seite 18 Evaluierung von Thermometern Wenn eine Kalibrierung mit akzeptabler Messunsicherheit und übertragbaren Messergebnisse nicht möglich ist, wird von Endress+Hauser, soweit technisch machbar, eine Überprüfungsmessung (Eva- luierung) des Thermometers angeboten. Das ist der Fall, wenn • sich der Prüfling aufgrund kurzer Eintauchtiefe IL oder großvolumiger Prozessanschlüsse/Flansche nicht tief genug in das Kalibrierbad bzw.
- Seite 19 Endress+Hauser bietet für das Gerät standardmäßig Kalibrierungen bei einer Vergleichstemperatur von –80 … +600 °C (–112 … +1 112 °F) bezogen auf die ITS90 (Internationale Temperaturskala) an. Kalibrierungen bei anderen Temperaturbereichen sind auf Anfrage bei Ihrer Endress+Hauser Ver- triebszentrale erhältlich. Die Kalibrierung ist rückführbar auf nationale und internationale Stan- dards.
- Seite 20 Mit montiertem Kopftransmitter und Display –20 … +70 °C (–4 … +158 °F) Lagertemperatur Angaben siehe Umgebungstemperatur weiter oben. Feuchte Abhängig vom verwendeten Transmitter. Bei Verwendung von Endress+Hauser iTEMP-Kopftrans- mittern: • Betauung nach IEC 60 068-2-33 zulässig • Max. relative Feuchte: 95% nach IEC 60068-2-30...
- Seite 21 ModuLine TM111 Stoß- und Vibrationsfestig- Die Messeinsätze von Endress+Hauser übertreffen die Anforderungen der IEC 60751 hinsichtlich der Stoß- und Vibrationsfestigkeit von 3g in einem Bereich von 10 … 500 Hz. Die Vibrationsfestig- keit keit der Messstelle hängt vom Sensortyp und der Bauform ab. Siehe nachfolgende Tabelle: Sensortyp Vibrationsfestigkeit für die Sensorspitze...
- Seite 22 ModuLine TM111 Position Beschreibung Hd, SL Variable zur Berechnung der Einstecklänge Messeinsatz, abhängig von den unterschiedlichen Ein- schraublängen im Anschlusskopfgewinde M24x1,5 oder NPT ½", siehe Längenberechnung Mess- einsatz (IL). M24x1.5 NPT ½“ A0039122 12 Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"...
- Seite 23 ModuLine TM111 Die Varianten mit einem M24-Gewinde zum Anschlusskopf verwenden einen austauschbaren Mess- einsatz TS111. Alle anderen Varianten besitzen keinen austauschbaren Messeinsatz. Typ Klemmverschraubung (bei Verwendung der Klemmver- schraubung) NPT-Gewinde, nicht federnd 51 mm (2,0 in) G-Gewinde, nicht federnd 47 mm (1,85 in) ≥...
- Seite 24 ModuLine TM111 ∆T in K Process temperature 570 °C (1060 °F) 400 °C (752 °F) 220 °C (428 °F) 10 in xtension neck / lagging length A0045611 13 Erwärmung des Anschlusskopfes in Abhängigkeit von der Prozesstemperatur. Temperatur im Anschluss- kopf = Umgebungstemperatur 20 °C (68 °F)+ ΔT...
- Seite 25 • Korrosion durch Reinstwasser • Darf nicht in schwefelhaltigen Atmosphären ver- wendet werden Bei geringen mechanischen Belastungen und in nicht korrosiven Medien ist bedingt ein Einsatz bis zu 800 °C (1472 °F) möglich. Für weitere Informationen kontaktieren Sie bitte Ihren Endress+Hauser Vertrieb. Endress+Hauser...
- Seite 26 ModuLine TM111 Prozessanschlüsse Gewindeprozessanschluss Abmessungen Technische Ausführung Gewindelänge Schlüsselweite Eigenschaften TL in mm (in) M20x1.5 14 mm • P max. SW/AF (0,55 in) 75 bar (1 088 psi) M18x1.5 12 mm (0,47 in) +200 °C (+392 °F) für G ½"...
- Seite 27 ModuLine TM111 Klemmverschraubung Abmessungen Technische Eigen- Typ TK40 Ausführung schaften ⌀ di Schlüsselweite • P max. 5 bar (72,5 psi), bei T NPT ½", L = ca. = +180 °C (+356 °F) 52 mm (2,05 in) für PEEK G ½", L = ca.
- Seite 28 Abbildungen entsprechen exemplarisch M20x1,5- Anschlüssen mit Non-Ex Polyamid Kabelverschraubung. Angaben ohne eingebauten Kopftransmitter. Umgebungstemperatu- ren mit eingebauten Kopftransmitter siehe Kapitel „Umgebungsbedingungen“. Als Besonderheit bietet Endress+Hauser Anschlussköpfe mit optimaler Zugänglichkeit der Anschlussklemmen für vereinfachte Installation und Wartung. Endress+Hauser...
- Seite 29 ModuLine TM111 TA20AB Spezifikation • Schutzklasse: 77.2 (3.04) IP 66/68, NEMA 4x • Temperatur: –40 … +100 °C (–40 … +212 °F), Kabelverschrau- bung aus Polyamid • Material: Aluminium; Beschichtung aus Polyesterpulver Dichtungen: Silikon • Kabeleinführung mit Gewinde: NPT ½" und M20x1,5 •...
- Seite 30 ModuLine TM111 TA30D Spezifikation • Schutzart: 107.5 (4.23) • IP66/68 (NEMA Type 4x Encl.) • Für ATEX: IP66/67 • Temperatur: –50 … +150 °C (–58 … +302 °F) ohne Kabelver- schraubung • Material: Aluminium, Beschichtung aus Polyesterpulver Dichtungen: Silikon •...
- Seite 31 ModuLine TM111 TA30R (Ausführung mit hohem Deckel für Spezifikation den Anschluss von zwei Transmittern) • Schutzart: IP69K (NEMA Type 4x encl.) 96 (3.8) • Temperatur: –50 … +130 °C (–58 … +266 °F) ohne Kabelver- 64 (2.52) schraubung • Material: Edelstahl 316L, gestrahlt oder poliert Seals: EPDM •...
- Seite 32 ModuLine TM111 TA30H Spezifikation • Druckgekapselte (XP) Ausführung, explosionsgeschützt, 125 (4.92) Deckel geschraubt, mit Verliersicherung, wahlweise mit einem oder zwei Kabeleingängen • Schutzklasse: IP 66/68, NEMA Type 4x Encl. Ex-Version: IP 66/67 • Temperatur: –50 … +150 °C (–58 … +302 °F) für Gummidich- tung ohne Kabelverschraubung (max.
- Seite 33 ModuLine TM111 Kabelverschraubungen und Stecker Passend für Kabeleinfüh- Schutzart Temperaturbereich Geeigneter Kabeldurchmesser rung Kabelverschraubung, Polyamid, Blau ½" NPT –30 … +95 °C IP68 7 … 12 mm (0,27 … 0,47 in) (Anzeige Ex-i-Schaltung) (–22 … +203 °F) NPT ½", NPT ¾", M20x1,5 (optio- –40 …...
- Seite 34 • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausga- beformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Der Konfigurator steht auf der Endress+Hauser Website zur Verfügung unter: www.endress.com -> Klicken Sie auf "Corporate" -> wählen Sie Ihr Land -> klicken Sie auf "Produkte" -> wählen Sie das Pro- dukt mithilfe der Filter und des Suchfeldes ->...
- Seite 35 Technische Information TI00028S Netilion IIoT-Ökosystem: Unlock knowledge Mit dem Netilion IIoT-Ökosystem ermöglicht Ihnen Endress+Hauser, Ihre Anlagenleistung zu opti- mieren, Arbeitsabläufe zu digitalisieren, Wissen weiterzugeben und die Zusammenarbeit zu verbes- sern. Auf der Grundlage jahrzehntelanger Erfahrung in der Prozessautomatisierung bietet Endress +Hauser der Prozessindustrie ein IIoT-Ökosystem, mit dem Sie Erkenntnisse aus Daten gewinnen.
- Seite 36 *71651004* 71651004 www.addresses.endress.com...
