Anwendungsbereich
• Universell einsetzbar in allen Industrien
• Optimal für anspruchsvolle Prozessbedingungen wie hohe
Strömungsgeschwindigkeiten, hohe Prozessdrücke, dickflüs-
sige oder korrosive Medien, Abrasion, Molchung oder kleine
Rohrdurchmesser
• Perfekt zur nachträglichen Installation für Messungen in
bestehenden Anlagen zur Energie- und Sicherheitsüberwa-
chung
Ihre Vorteile
• Messgenauigkeit und Ansprechzeit vergleichbar mit invasi-
ven Messungen
• Keine Prozessöffnung notwendig, kein Leckagerisiko
• Erhöhte Sicherheit für Personal, Anlage und Umwelt
Products
Technische Information

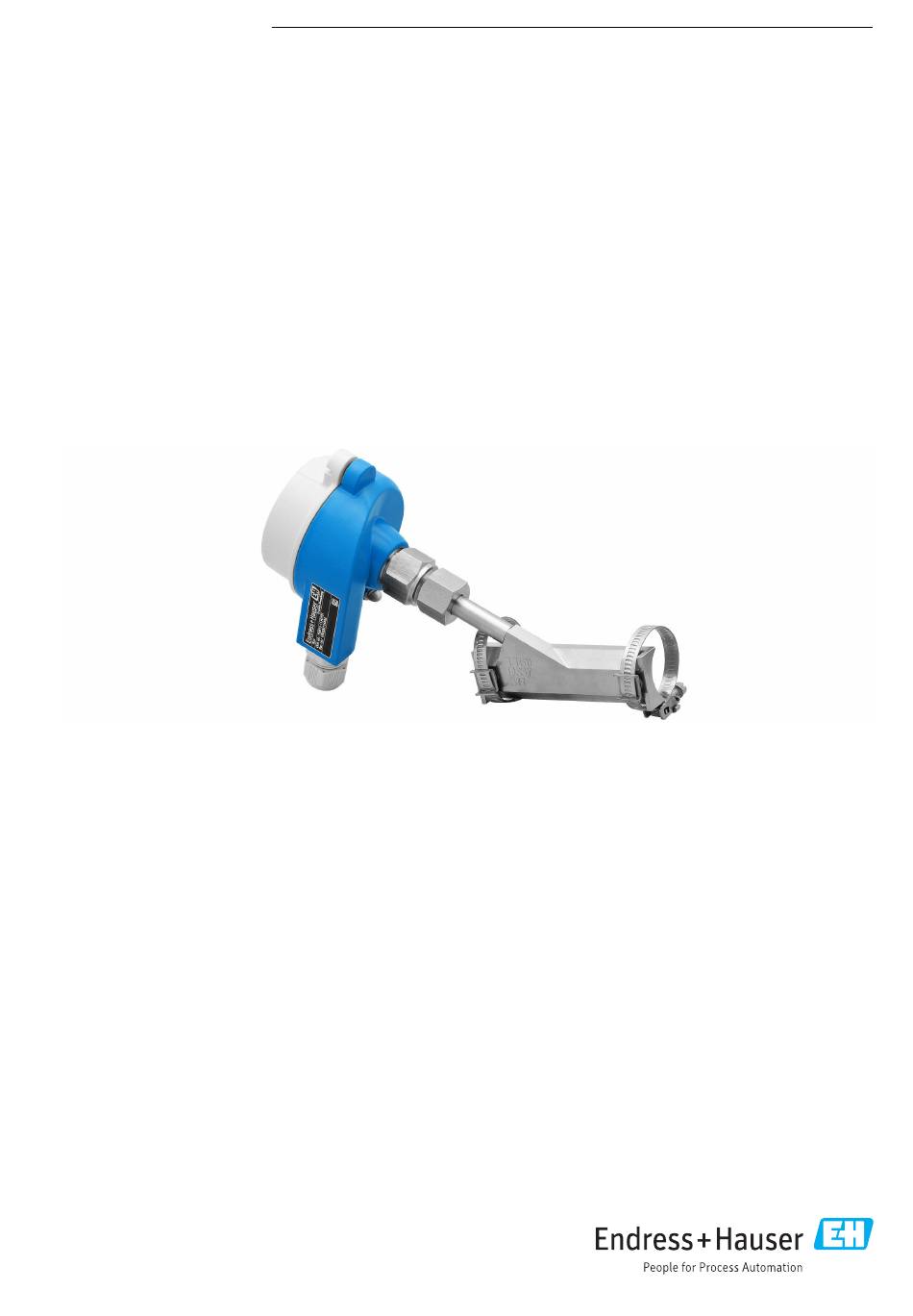

iTHERM SurfaceLine TM611
Oberflächenthermometer
Nicht-invasives RTD/TC Thermometer mit hoher
Messleistung für anspruchsvolle Anwendungen
Solutions
• Einfachheit von der Produktauswahl, Installation bis zur
Wartung
• Erhebliche Kosteneinsparungen: verkürzte Entwicklungs-
und Projektierungszeiten, reduzierte Ausgaben für Installa-
tion, Zertifizierung und Inspektionen sowie entfallende
Kosten für Schutzrohr, Stutzen und Flansch, Schweißnaht-
prüfungen und Rohrerweiterungen
• iTEMP-Temperaturtransmitter mit allen üblichen Kommuni-
kationsprotokollen und optionaler Bluetooth®-Konnektivität
• Internationale Zertifizierungen: z. B. Explosionsschutz
gemäß ATEX, IECEx, CSA und NEPSI; funktionale Sicherheit
(SIL)
