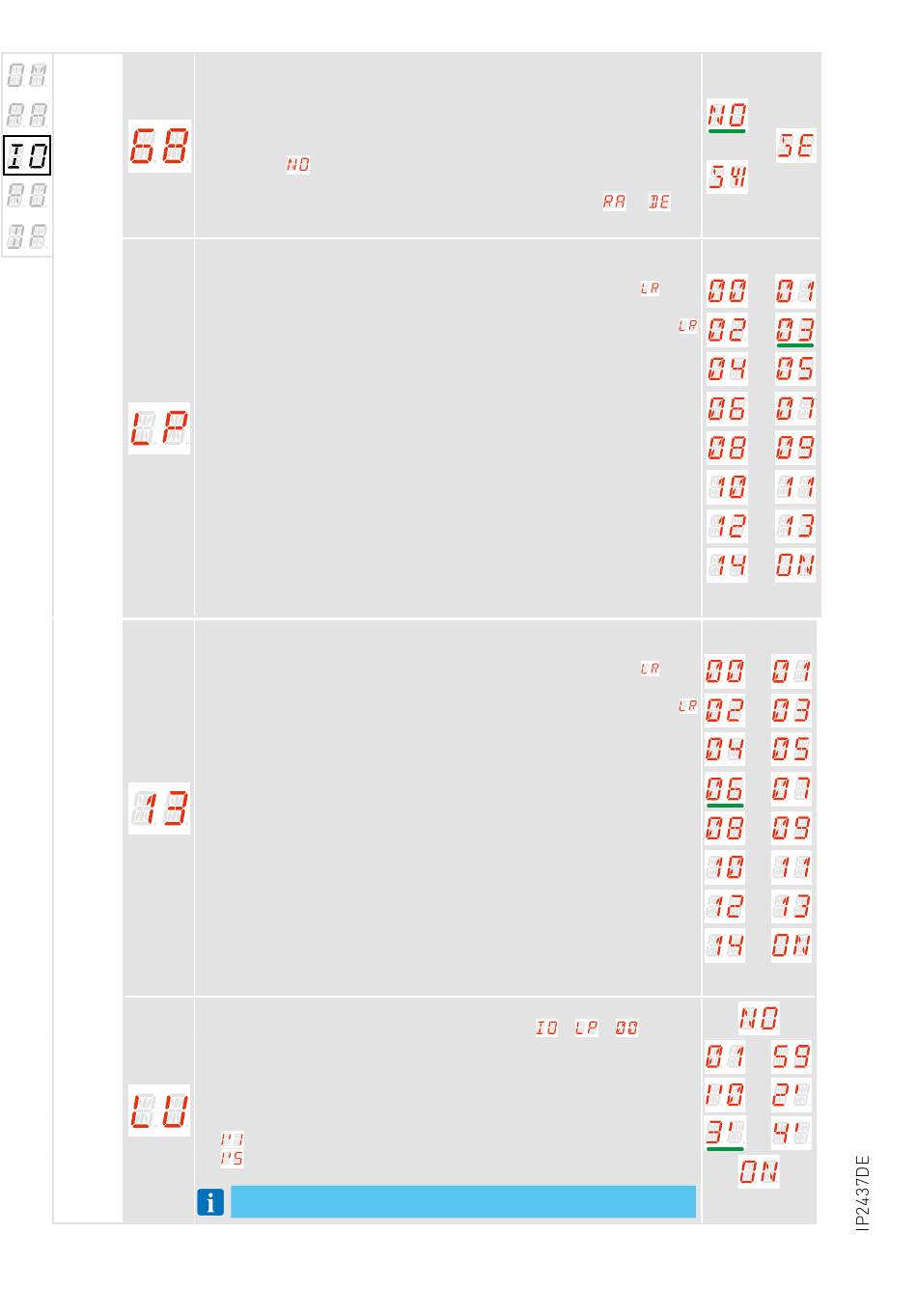

68 – Wahl der gleichzeitig an die Klemmen 1-6 und 1-8 angeschlosse-
nen Vorrichtung
• NO - Keine
• SE - Sicherheitskontaktleiste
• S41 - Sicherheitskontaktleiste mit Sicherheitstest.
Falls ungleich
, verursacht das gleichzeitige Öffnen der Eingänge 1-6 und 1-8:
• Stopp und Reversierung während des Schließzyklus.
• Stopp und Reversierung, deren Dauer von der Auswahl
hängt, während des Öffnungszyklus.
LP - Funktion Ausgang +LP-
• 00 - Hoflicht
• 01 - Elektroschloss (aktiviert für eine durch den Parameter
gelegte Zeit)
• 02 - Elektroschloss + Entriegelungsschlag (Zeit durch Parameter
festgelegt)
• 03 - ON-OFF Blinklicht (aktiv bei laufendem Motor)
• 04 - ON-OFF Blinklicht LED nicht oszillierend (aktiv bei laufendem Motor)
• 05 - Starre Blinklicht 230V~, oder LED oszillierend
• 06 - Proportionalanzeige für geöffnetes Tor , mit Akku-Betriebsanzeige
• 07 - Kontrollleuchte für geöffnetes Tor, starr leuchtend
• 08 - Antrieb/Tor geschlossen (aktiviert bei vollständig geschlossenem Tor)
• 09 - Antrieb / Tor offen (aktiviert bei vollständig geöffnetem Tor)
• 10 - Antrieb/Tor in Bewegung (nutzbar auch für Elektromagnete die
während der gesamten Bewegung gespeist werden müssen)
• 11 - Antrieb/Tor öffnet
• 12 - Antrieb/Tor schließt
• 13 - Wartungsalarm
• 14 - Anzeige Akku fast leer
• ON - Ausgang immer aktiviert
13 - Function of output 13
• 00 - Hoflicht
• 01 - Elektroschloss (aktiviert für eine durch den Parameter
gelegte Zeit)
• 02 - Elektroschloss + Entriegelungsschlag (Zeit durch Parameter
festgelegt)
• 03 - ON-OFF Blinklicht (aktiv bei laufendem Motor)
• 04 - ON-OFF Blinklicht LED nicht oszillierend (aktiv bei laufendem Motor)
• 05 - Starre Blinklicht 230V~, oder LED oszillierend
• 06 - Proportionalanzeige für geöffnetes Tor , mit Akku-Betriebsanzeige
• 07 - Kontrollleuchte für geöffnetes Tor, starr leuchtend
• 08 - Antrieb/Tor geschlossen (aktiviert bei vollständig geschlossenem Tor)
• 09 - Antrieb / Tor offen (aktiviert bei vollständig geöffnetem Tor)
• 10 - Antrieb/Tor in Bewegung (nutzbar auch für Elektromagnete die
während der gesamten Bewegung gespeist werden müssen)
• 11 - Antrieb/Tor öffnet
• 12 - Antrieb/Tor schließt
• 13 - Wartungsalarm
• 14 - Anzeige Akku fast leer
• ON - Ausgang immer aktiviert
LU - Einstellung der Einschaltdauer des Hoflichts [s]
Zum Aktivieren des Parameters den Parameter
licht einstellen. Die Einstellung erfolgt in unterschiedlichen Intervallen:
• NO - Deaktiviert
• 01" bis 59" in Intervallen von 1 Sekunde
• von 1'0 bis 2' in Intervallen von 10 Sekunden
In jedem Intervall zeigt das Display die folgenden Werte an:
-
→ 1 Minute und 10 Sekunden ...
-
→ 1 Minute und 50 Sekunden
• von 2' bis 4' in Intervallen von 1 Minute
HINWEIS: das Warnlicht leuchtet zu Beginn jedes Fahrmanö-
• ON - Dauerhaft eingeschaltet, Ausschalten durch Handsender
vers auf
→
→
40
→
ab-
fest-
fest-
als Hof-
...
...
...
