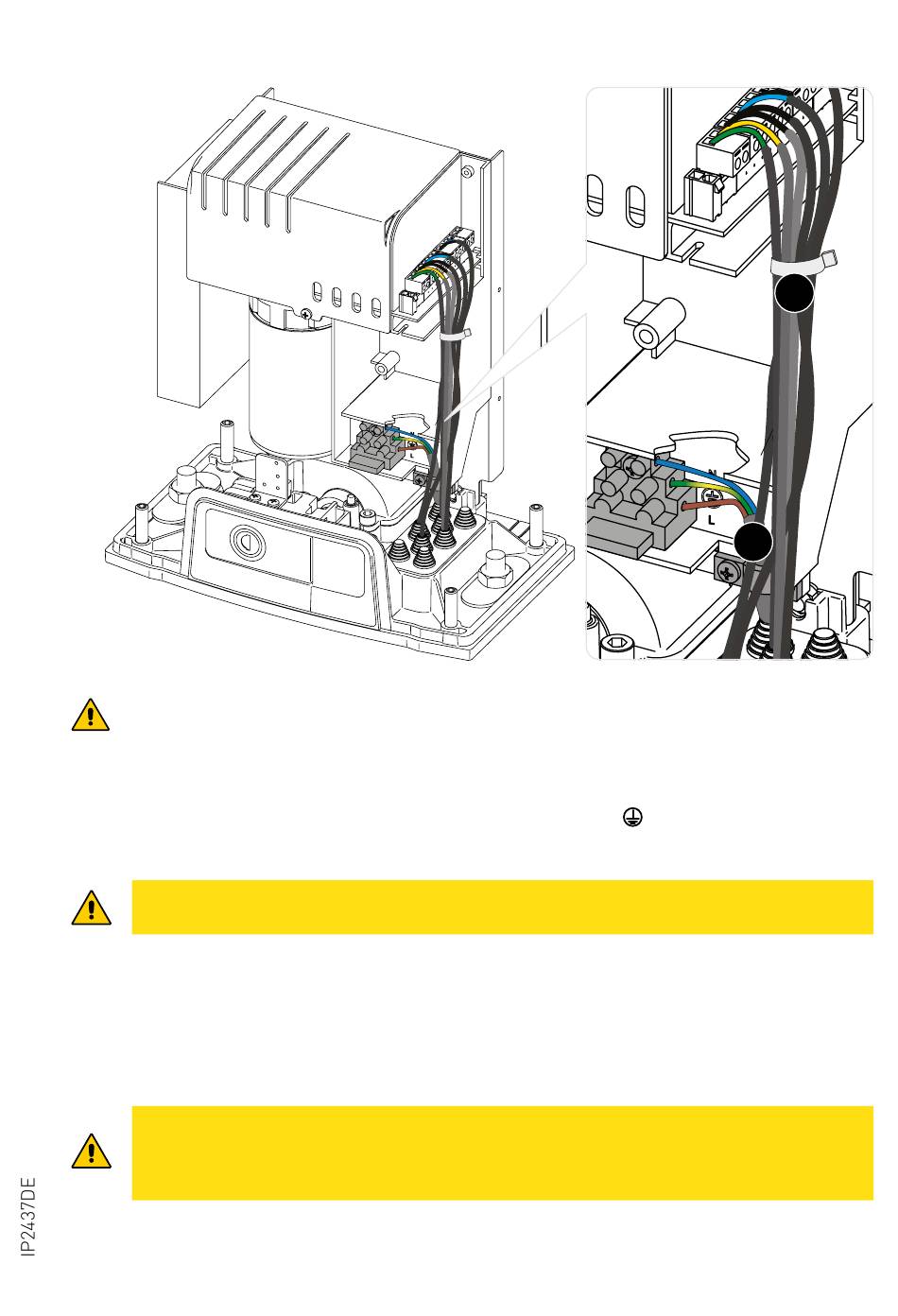

9. Elektrische Anschlüsse
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen
des Stromversorgungsnetzes übereinstimmen. Am Versorgungsnetz einen allpoligen Schal-
ter/Trennschalter mit Öffnungsabstand der Kontakte von mindestens 3 mm einbauen. Prüfen, ob
sich vor der Stromanlage ein passender Fehlerstromschutzschalter und ein Überstromschutz
befinden. Ein Netzkabel vom Typ H05RR-F 3G1,5 verwenden und an die am Antrieb vorhandenen
Klemmen L (braun) und N (blau) anschließen. Das Erdungskabel
chende Klemme anschließen.
ACHTUNG: Beim Anschluss an das Stromnetz immer die L-N-Polarität beachten und
alle unbenutzten Klemmen schließen.
Das Kabel mit dem entsprechenden Kabelbinder befestigen und nur auf Klemmenhöhe abziehen.
Der Anschluss an das Stromnetz und eventuell weitere Niederspannungsleiter (230 V) außerhalb
des Schaltkreises des Antriebs muss auf einem unabhängigen und vom Verlauf der Anschlüsse der
Steuer- und Sicherheitseinrichtungen getrennten Wellrohr erfolgen (SELV = Safety Extra Low Voltage).
Sicherstellen, dass keine scharfen Kanten vorhanden sind, die das Stromkabel beschädigen können.
ACHTUNG: Achten Sie darauf, dass die Netzanschlusskabel, alle anderen Niederspan-
nungskabel (230 V) sowie die Kabel für den Anschluss von Schutzkleinspannung und Zu-
behör in dem Teil, der sich im Inneren des Produkts befindet, gut vom Gehäuse des Ge-
triebemotors getrennt sind.
19
B
A
(gelb/grün) an die entspre-
