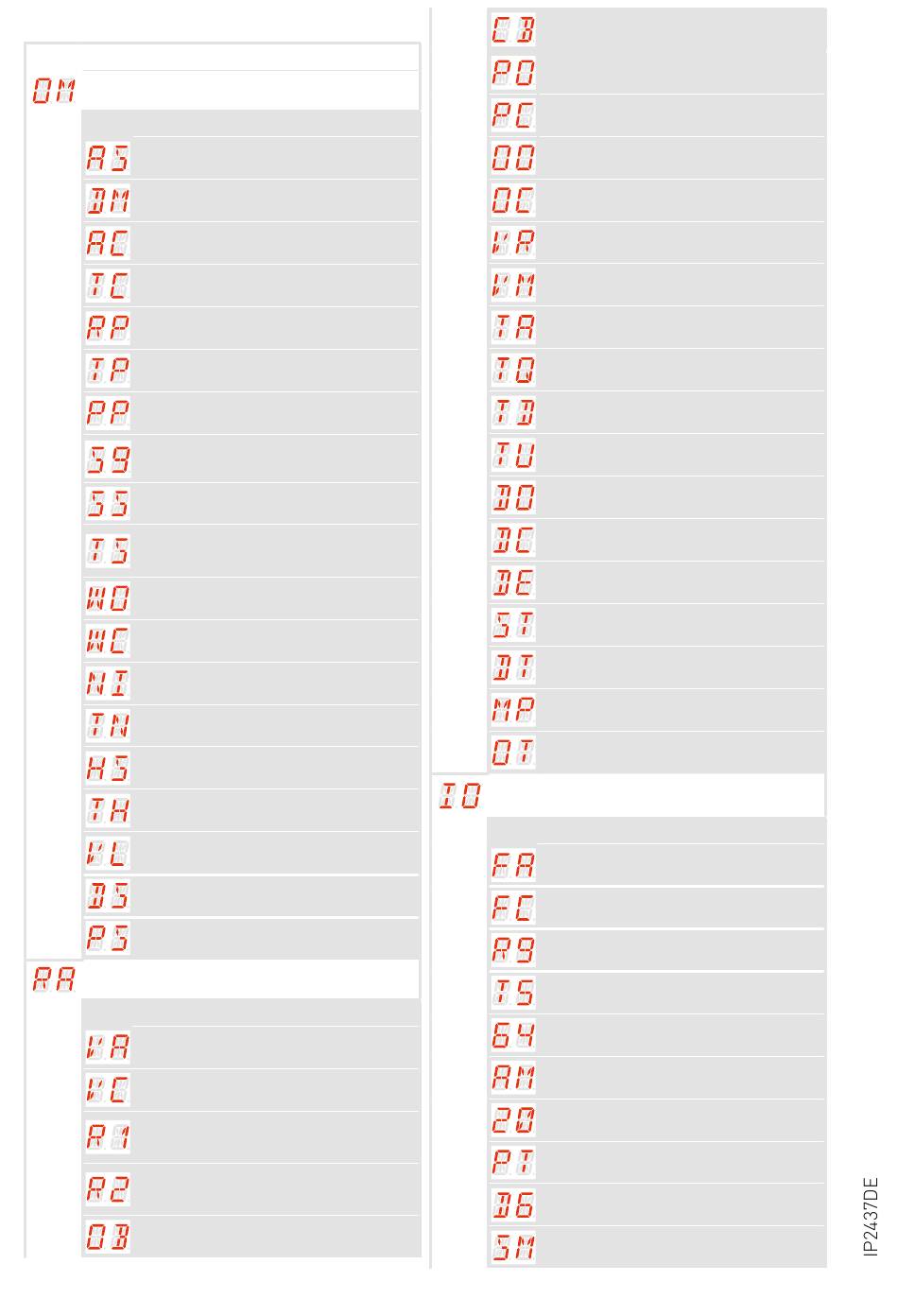

16.3 Komplette Menüübersicht
HAUPTEBENE
OM - Betriebsart
PARAMETEREBENE
AS - Auswahl des installierten
Antriebs
DM - Öffnungsrichtung
AC – Aktivierung automatische Schlie-
ßung
TC - Einstellung der automatischen
Schließzeit [s]
RP - Einstellung des Maßes der Teil-
öffnung [%]
TP - Zeit des automatischen Schlie-
ßens nach Teilöffnung [s]
PP - Konfiguration der Schrittbe-
triebsabfolge
S9 - Dauer des STOPPS im Schrittbe-
trieb durch Befehl 1-5
SS - Automatisierungszustand beim
Einschalten
TS - Verlängerung der automatischen
Schließzeit nach Freigabe der Si-
cherheitseinrichtung [%]
WO - Einstellung der Vorblinkzeit beim
Öffnen [s]
WC - Einstellung der Vorblitzzeit beim
Schließen [s]
Ni - Aktivierung NIO Frostschutzsys-
tem
TN - Auslösetemperatur NIO und auto-
matische Rampen
HS - Automatische Rampeneinstellung
TH - Aktivierung Schutz vor hoher
Temperatur
VL - Sperren/Entsperren Urlaubsmo-
dus
DS - Anzeigemodus
PS - Standardeinstellungen
RA - Hubeinstellung
PARAMETER LEVEL
VA - Öffnungsgeschwindigkeit [cm/s]
VC - Schließgeschwindigkeit [cm/s]
R1 - Schubeinstellung auf Hindernisse
und Einstellung des Stroms beim Öff-
nen
R2 - Schubeinstellung auf Hindernisse
und Einstellung des Stroms beim
Schließen
OB - Bremsweg beim Öffnen [cm]
CB - Bremsweg beim Schließen [cm]
PO - Einstellung Annäherungsge-
schwindigkeit beim Öffnen [cm/s]
PC - Einstellung Annäherungsge-
schwindigkeit beim Schließen [cm/s]
OO - Erfassungsgrenzen der Hinder-
nisse beim Öffnen
OC - Erfassungsgrenzen der Hinder-
nisse beim Schließen
VR - Einstellung der Erfassungsge-
schwindigkeit
VM - Anfangsgeschwindigkeit der Be-
wegung
TA - Einstellung der Beschleunigungs-
zeit beim Öffnen
TQ - Einstellung der Beschleunigungs-
zeit beim Schließen
TD - Einstellung der Abbremszeit beim
Öffnen
TU - Einstellung der Abbremszeit beim
Schließen
DO - Dauer der Freigabe am Anschlag
in der Öffnungsendlage
DC - Dauer Freigabe am Anschlag in
der Schließendlage [mm]
DE - Dauer der Freigabe bei Auslösen
der Sicherheitsleiste
ST - Einstellung der Anlaufzeit
DT - Zeiteinstellung Hinderniserfas-
sung
MP - Start bei Höchstleistung�
OT - Auswahl der Art des Hindernisses
IO - Konfiguration der Eingänge /
Ausgänge
PARAMETEREBENE
FA - Wahl des Öffnungsendschalter-Mo-
dus
FC - Wahl Schließungsendschalter-Mo-
dus
R9 - Konfiguration Eingang 30-9
T5 - Betriebsart Klemme 5
64 - Funktion des Befehls Sicherheits-
abschalten/Sicherheitsschließung
AM - Betrieb AUX-Platine
20 - Befehl Teilöffnung Klemme 30-20
PT – fixe Teilöffnung
D6 – Auswahl der an die Klemmen 1-6
angeschlossenen Vorrichtung
SM - Betriebsmodus der Klemme 1-6
