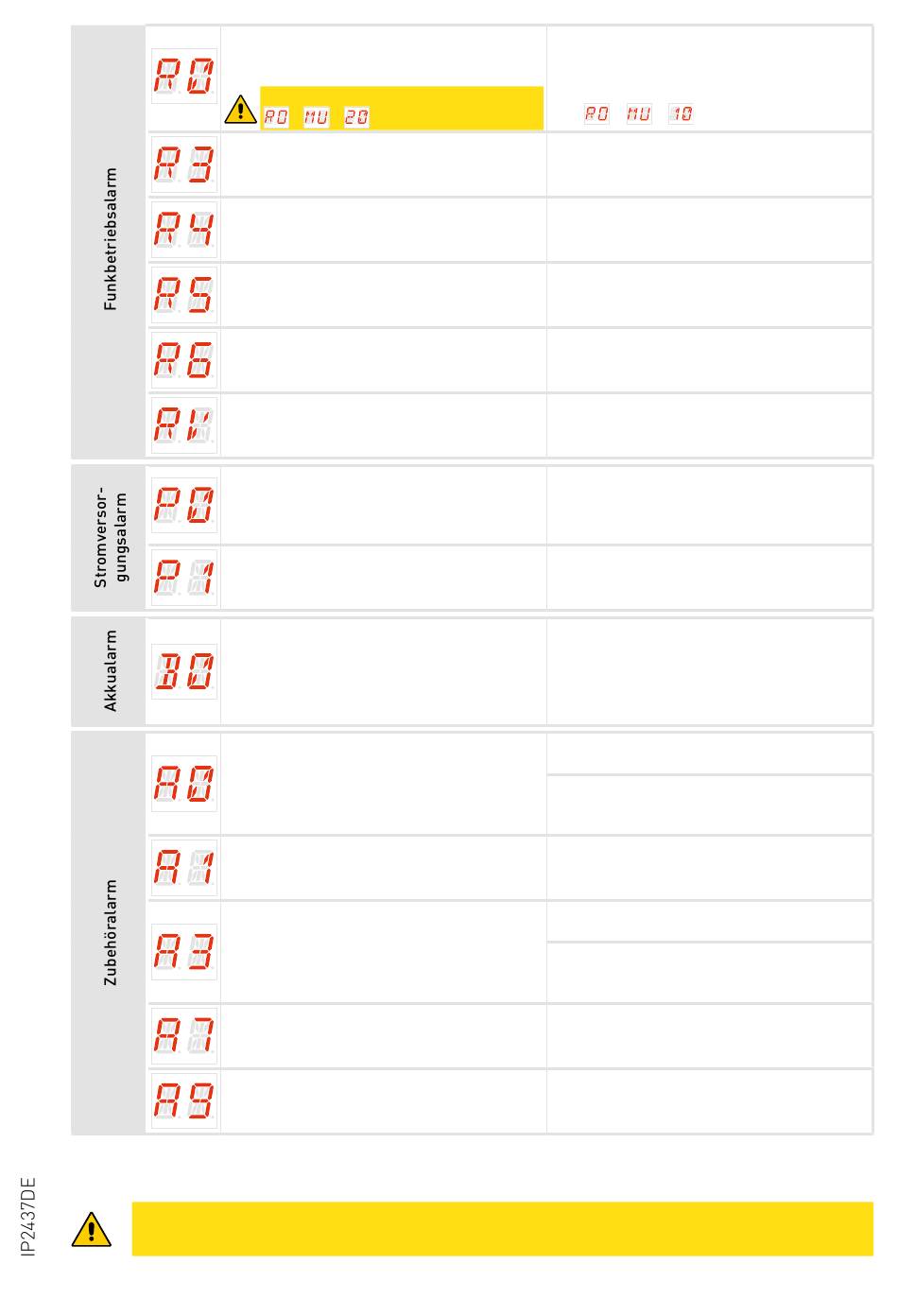

R0 – Ein Speichermodul mit mehr als 100
gespeicherten Handsendern wurde ein-
gesteckt
ACHTUNG: Die Einstellung
→
R3 – Speichermodul wird nicht gelesen
R4 – Speichermodul nicht mit der elektro-
nischen Steuerung kompatibel
R5 – Keine serielle Kommunikation mit dem
Speichermodul
R6 – Einsetzen eines spezifischen Speicher-
moduls für die Endabnahme
RV - Einsetzen von steckbaren Funkkarten
P0 - Keine Netzspannung vorhanden
P1 - Spannung des Mikroschalters nicht
ausreichend
B0 - Akku fast leer
A0 – Sicherheitssensortest an Kontakt 6
fehlgeschlagen
A1 – Sicherheitssensortest an den gleich-
zeitigen Kontakten 6 und 8 fehlgeschlagen
A3 – Sicherheitssensortest an Kontakt 8
fehlgeschlagen
A7 – Falscher Anschluss des Kontakts 9 an
die Klemme 41
A9 - Überlastung an Ausgang +LP-
ACHTUNG: Die Anzeige von Alarmmeldungen und Störungen erfolgt bei jeder durchgeführ-
ten Anzeigenwahl. Die Anzeige von Alarmmeldungen hat Vorrang vor allen anderen Anzeigen.
→
erfolgt automatisch
53
Um das Speichern der Anlagenkonfiguratio-
nen auf dem Speichermodul zu ermöglichen,
löschen Sie einige gespeicherte Handsender
und senken Sie die Gesamtanzahl auf unter
100.
→
→
einstellen
Ein Speichermodul einstecken
Ein kompatibles Speichermodul einsetzen
Das Speichermodul austauschen
Prüfen, ob die elektronische Steuerung kor-
rekt gespeist wird.
Die Hauptsicherung prüfen.
Die Stromversorgung prüfen
Prüfen, ob die elektronische Steuerung kor-
rekt gespeist wird
Die Akkuspannung prüfen.
Batterie tauschen
Das richtige Funktionieren der Befehlsein-
richtung SOFA1-A2 überprüfen
Wenn die Zusatzkarte SOF nicht eingegeben
ist, überprüfen, dass der Sicherheitstest
deaktiviert
Verkabelung und Funktionstüchtigkeit des
Sicherheitssensors prüfen
Das richtige Funktionieren der Befehlsein-
richtung SOFA1-A2 überprüfen
Wenn die Zusatzkarte SOF nicht eingegeben
ist, überprüfen, dass der Sicherheitstest
deaktiviert
Die ordnungsgemäße Verbindung zwischen
Klemme 1 und 9 prüfen
Den einwandfreien Betrieb der an den Ausgang
+LP- angeschlossenen Vorrichtung prüfen
