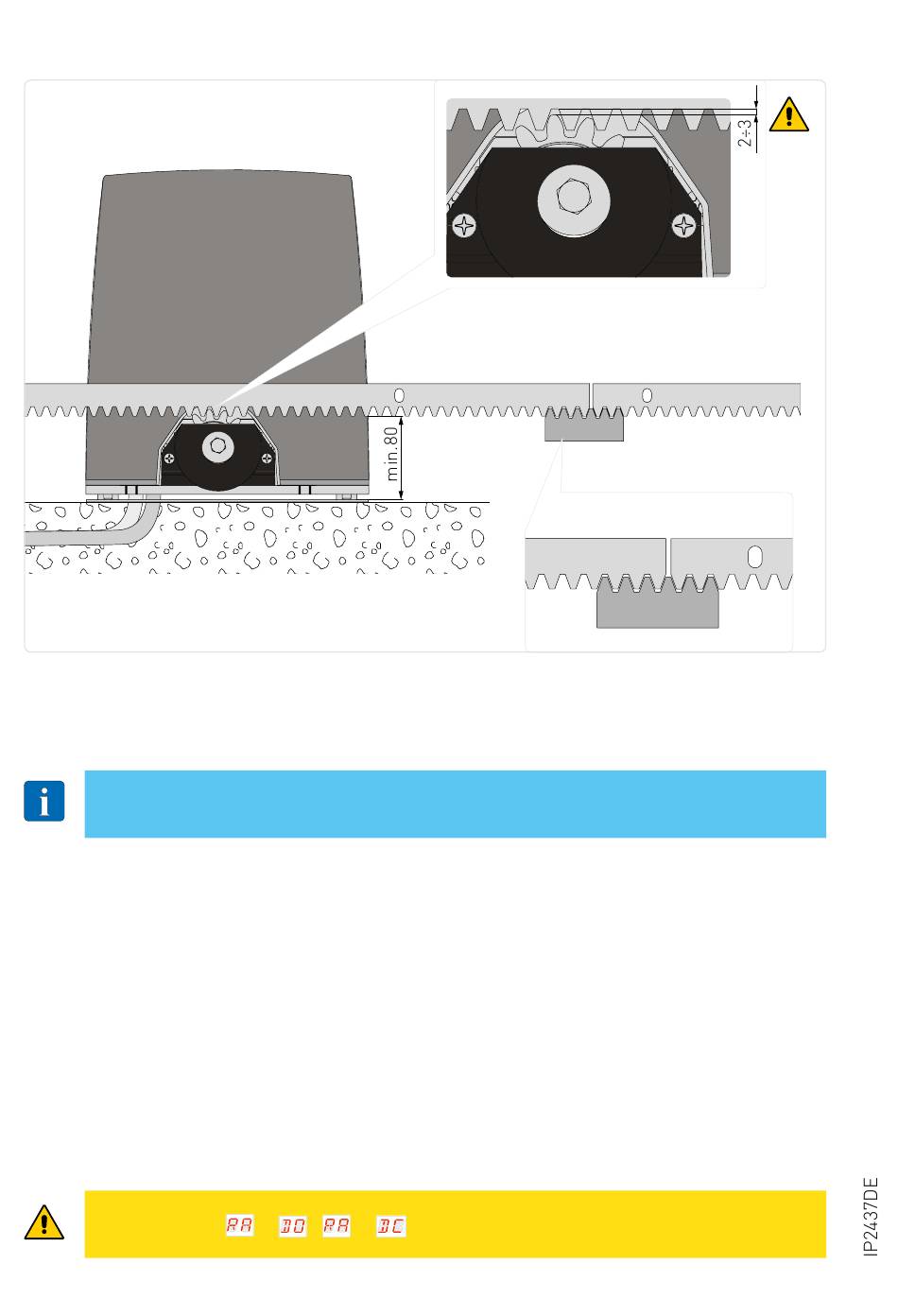

8.4 Installation der Zahnstange
- Den Getriebemotor lösen (siehe BETRIEBSANLEITUNG) und das Tor in die Öffnungsposition bringen.
- Die Zahnstange auf das Ritzel legen und während das Tor von Hand verschoben wird, über ihre
gesamte Länge hinweg befestigen.
HINWEIS: Um die korrekte Ausrichtung der Stangen zu erleichtern, verwenden Sie eine aus-
gemusterte Zahnstange, indem Sie es unter dem Verbindungspunkt ablegen, wie im Detail
der Abbildung gezeigt.
- Am Ende der Befestigung den Getriebemotor senkrecht so einstellen, dass ein Spiel von ca. 2-3 mm
zwischen Ritzel und Zahnstange entsteht.
- Den Getriebemotor mit den Schrauben [B] feststellen und diese mit einem Anzugsmoment von
20-25 Nm festziehen.
- Die Zahnstange und das Ritzel nach der Montage leicht schmieren.
- Manuell sicherstellen, dass das Tor gleichmäßig und reibungsfrei fährt.
8.5 Betrieb mit virtuellem Encoder
Die Getriebemotoren ION4B-ION6B benötigen keine Endschalter, da sie mit einem virtuellen En-
coder ausgestattet sind. Die mechanischen Endanschläge für das Öffnen und Schließen müssen
unbedingt montiert werden. Das Tor bremst automatisch in der Nähe der Endanschläge ab.
ACHTUNG: Wenn das Tor den Öffnungs- oder Schließanschlag erreicht, kehrt es kurz
um (parameter
zu erleichtern.
→
;
→
) um die manuelle Freigabe des Getriebemotors
14
