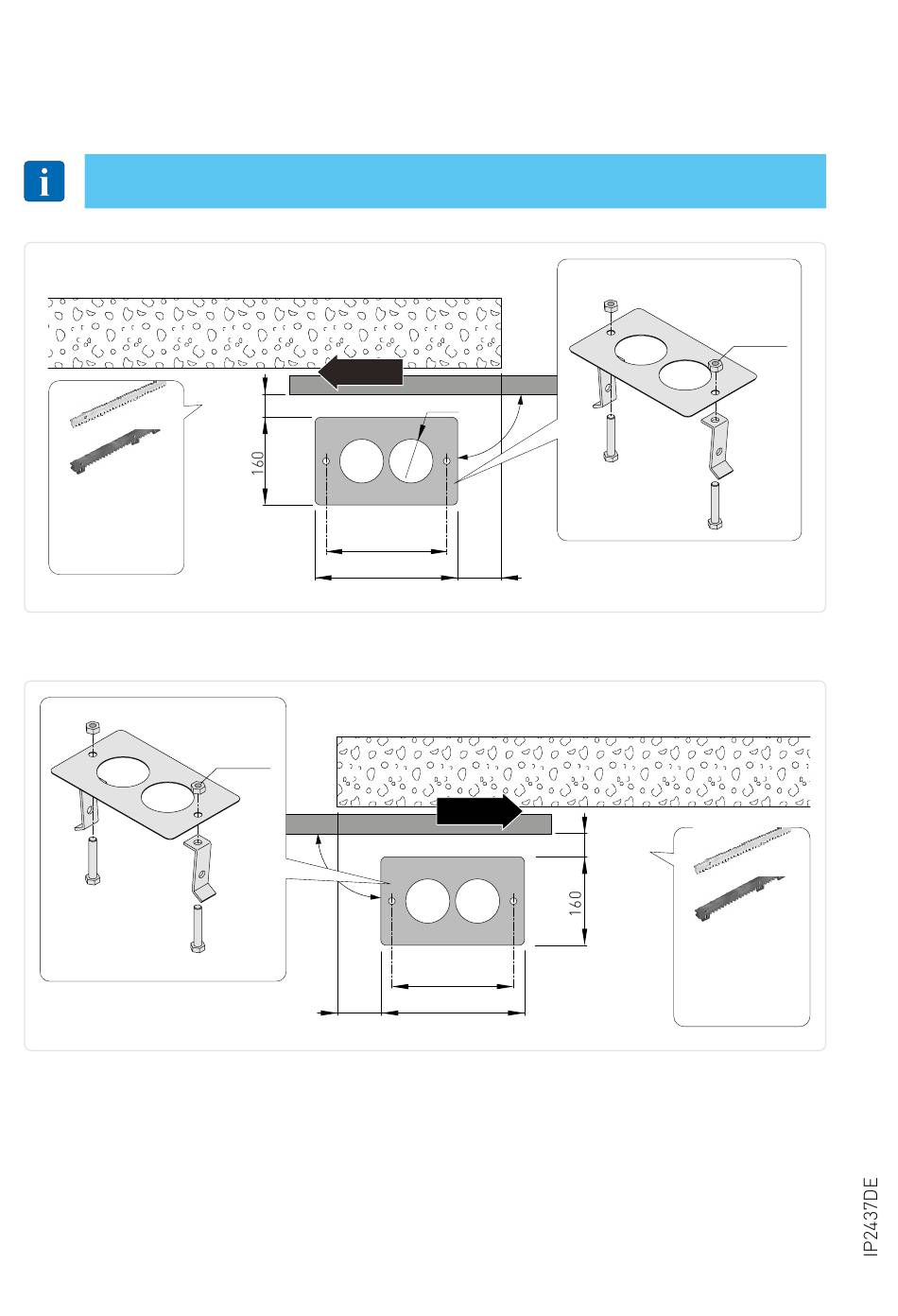

8.2 Vorbereitung der Grundplatte
Ein Betonfundament vorbereiten und die Verankerungskrampen und die Grundplatte darin einbe-
tonieren. Die Platte muss waagerecht und sauber sein. Dabei die auf der Abbildung angegebenen
Abmessungen einhalten.
HINWEIS: Ist ein Betonfundament bereits vorhanden, kann die Grundplatte mithilfe
von M8 Dübeln, die nicht im Lieferumfang enthalten sind, befestigt werden.
[ * ] CROSSCRI
[ * ] CR4N4
[ * ] CR4N6
X= 40
OPENING
X+20 [ * ]
220
260
M12
low type
90°
min
40
90°
Ø80
min
40
OPENING
220
260
12
M12
low type
X+20 [*]
[ * ] CROSSCRI
[ * ] CR4N4
[ * ] CR4N6
X= 40
