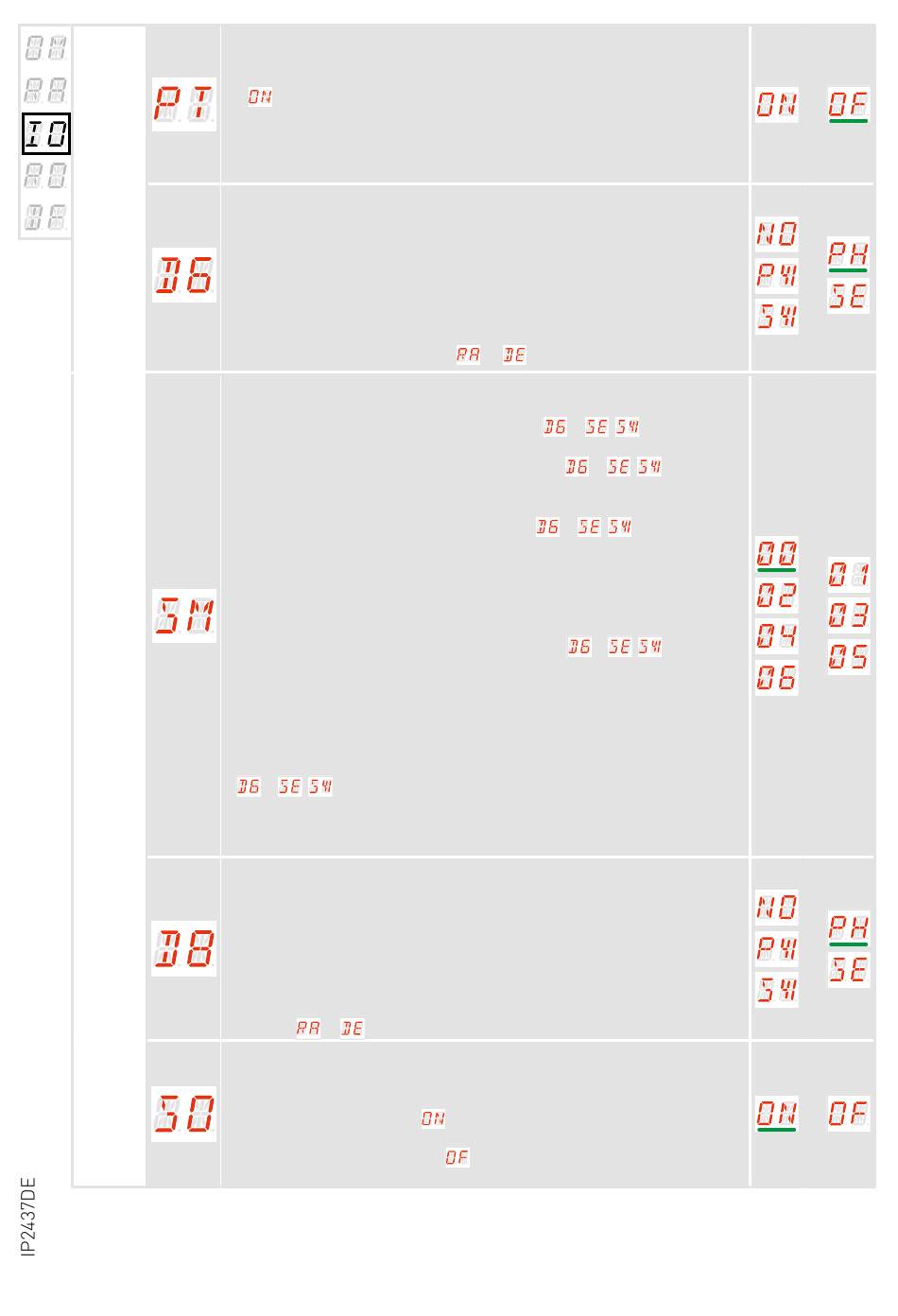

PT – fixe Teilöffnung
• ON - Aktiviert
• OF - Deaktiviert
Bei
wird ein auf der Teilöffnungshöhe erteilter Teilöffnungsbefehl ignoriert.
Bei geschlossenem Kontakt 30-20 (beispielsweise mit Timer oder ma-
nuellem Wahlschalter) wird das Tor teilweise geöffnet und wenn es dann
ganz geöffnet (Befehl 30-3) und wieder geschlossen wird (auch bei auto-
matischer Schließung), kommt es bei der Teilöffnungshöhe zum Stillstand.
D6 – Auswahl der an die Klemmen 1-6 angeschlossenen Vorrichtung
• NO - Keine
• PH - Lichtschranken
• P41 - Lichtschranken mit Sicherheitstest
• SE - Sicherheitskontaktleiste (bei Öffnen des Kontakts 1-6 wird nach
dem Stopp eine Umkehrbewegung von 10 cm durchgeführt)
• S41 - Sicherheitskontaktleiste mit Sicherheitstest (bei Öffnen des Kon-
takts 1-6 wird nach dem Stopp eine Umkehrbewegung durchgeführt,
deren Dauer von der Auswahl
SM - Betriebsmodus der Klemme 1-6
• 00 - Während des Zyklus stoppt die Öffnung des Sicherheitskontakts die
Bewegung (mit Bewegungsumkehr, wenn
• 01 - Während des Zyklus stoppt die Öffnung des Sicherheitskontakts
die Bewegung (mit Bewegungsumkehr, wenn
Schließen des Kontakts wird das unterbrochene Manöver fortgesetzt.
• 02 - Während des Zyklus stoppt die Öffnung des Sicherheitskontakts die
Bewegung (mit Bewegungsumkehr, wenn
Schließung des Kontakts wird ein Öffnungsmanöver durchgeführt.
• 03 - Während des Schließzyklus kehrt das Öffnen des Sicherheitskontakts
die Bewegung um. Während des Öffnungsvorgangs wird die Sicherheits-
einrichtung außer Acht gelassen.
• 04 - Während des Öffnungsmanövers stoppt die Öffnung des Sicherheitskon-
takts die Bewegung (mit Bewegungsumkehr, wenn
der Kontakt wieder schließt, wird der Öffnungsvorgang fortgesetzt. Nach dem
Schließen des Kontakts wird das unterbrochene Öffnungsmanöver fortgesetzt.
Während des Schließvorgangs wird die Sicherheit außer Acht gelassen.
• 05 - Während des Schließzyklus stoppt das Öffnen des Sicherheitskontakts
die Bewegung und kehrt sie um. Während des Öffnungsvorgangs stoppt
das Öffnen des Sicherheitskontakts die Bewegung (mit Freigabe, wenn
→
/
).
• 06 - Während eines Manövers stoppt das Öffnen des Sicherheitskontakts
die Bewegung. Wenn der Kontakt wieder geschlossen wird, wird die
automatische Schließung deaktiviert.
D8 – Auswahl der an die Klemmen 1-8 angeschlossenen Vorrichtung
• NO - Keine
• PH - Lichtschranken
• P41 - Lichtschranken mit Sicherheitstest
• SE - Sicherheitskontaktleiste (bei Öffnen des Kontakts 1-8 wird nach
dem Stopp eine Umkehrbewegung von 10 cm durchgeführt).
• S41 - Sicherheitskontaktleiste mit Sicherheitstest (bei Öffnen des Kontakts 1-8
wird nach dem Stopp eine Umkehrbewegung durchgeführt, deren Dauer von der
Auswahl
→
abhängt)
SO - Betriebsmodus der Klemme 1-8 im geöffneten Zustand
• ON - Aktiviert
• OF - Deaktiviert
Ist diese Funktion aktiviert (
nes oder teilweise geöffnetes Tor) jedes Manöver verhindert.
Ist diese Funktion deaktiviert (
schlossen oder teilweise geöffnet) die Öffnungsbewegung aktiviert werden.
→
) abhängt
→
/
→
→
/
→
), wird bei Stillstand des Tors (geschlosse-
), kann bei angehaltenem Tor (Tor ge-
39
).
/
). Nach dem
). Nach erneuter
/
). Sobald sich
