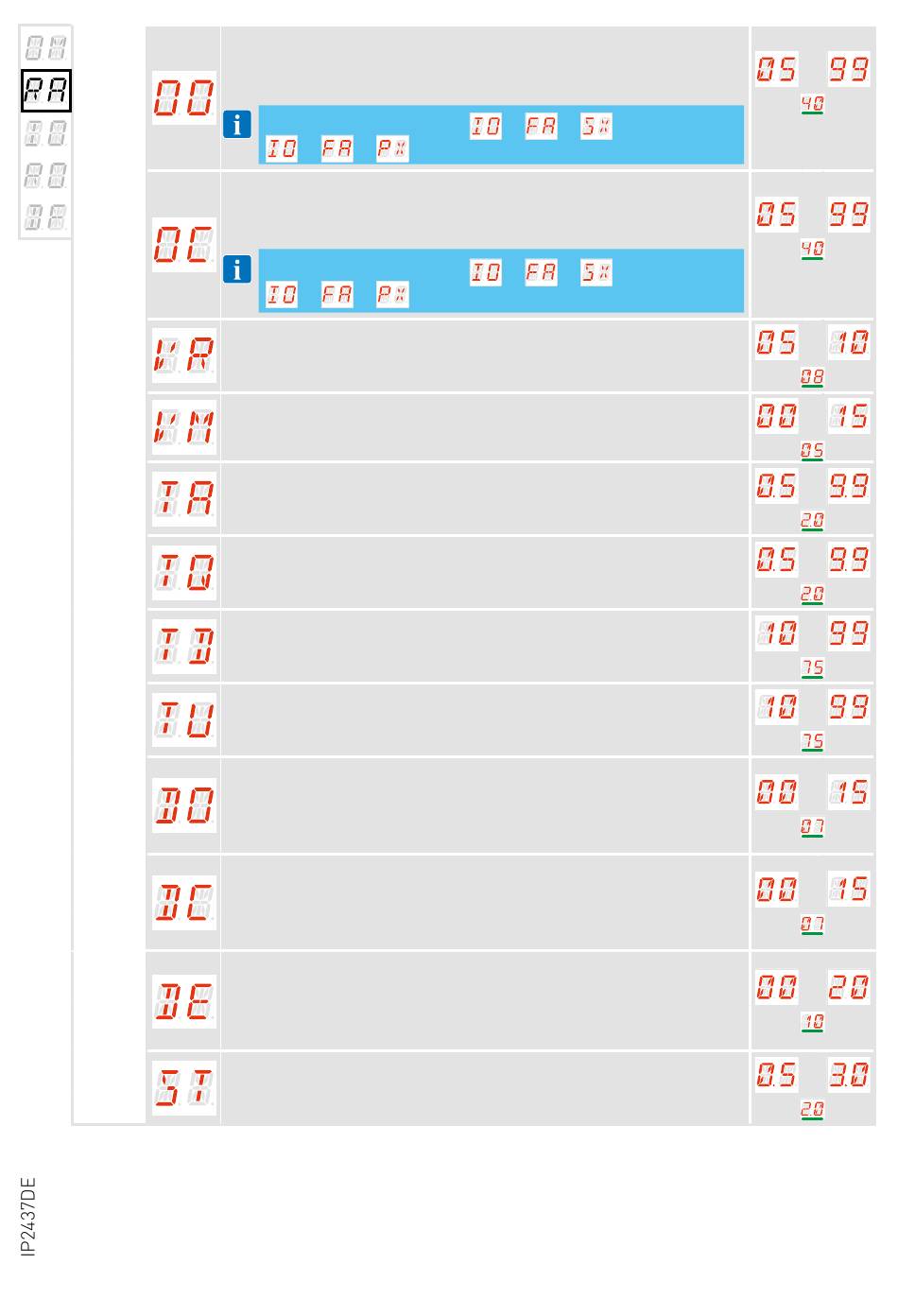

OO - Erfassungsgrenze der Hindernisse beim Öffnen [cm]
Gibt den Bereich nach der Erkennung des Öffnungsendschalters an, in
dem die Umkehrbewegung deaktiviert ist.
• von 5 bis 99 cm in Intervallen von 1 cm
HINWEIS: nicht aktiv, wenn
→ →
OC - Erfassungsgrenze der Hindernisse beim Schließen [cm]
Gibt den Bereich nach der Erkennung des Schließungsendschalters an,
in dem die Umkehrbewegung deaktiviert ist.
• von 5 bis 99 cm in Intervallen von 1 cm
HINWEIS: nicht aktiv, wenn
→ →
VR - Einstellung der Erfassungsgeschwindigkeit [cm/s]
• 5 bis 10 cm/s in Intervallen von 1 cm/s
VM - Startgeschwindigkeit [cm/s]
• von 0 bis 15 cm/s in Intervallen von 1 cm/s
TA - Einstellung der Beschleunigungszeit beim Öffnen [s]
Regelt die Steigung der Beschleunigungsrampe beim Öffnen.
• 0,5 bis 9,9 s in Intervallen von 0,1 s
TQ - Einstellung der Beschleunigungszeit beim Schließen [s]
Regelt die Steigung der Beschleunigungsrampe beim Schließen.
• 0,5 bis 9,9 s in Intervallen von 0,1 s
TD - Einstellung der Verlangsamungszeit beim Öffnen[%]
Regelt die Steigung der Bremsrampe beim Öffnen.
• 10 bis 99 % in Intervallen von 1 %
TU - Einstellung der Verlangsamungszeit beim Schließen [%]
Regelt die Steigung der Bremsrampe beim Schließen.
• 10 bis 99 % in Intervallen von 1 %
DO - Dauer der Freigabe am Anschlag beim Öffnen [mm]
Regelt die Dauer der Freigabe am mechanischen Anschlag in der Öff-
nungsendlage.
• 00 - Deaktiviert
• von 1 bis 15 mm in Intervallen von 1 mm
DC – Dauer der Freigabe am Anschlag in der Schließendlage [mm]
Regelt die Dauer der Freigabe am mechanischen Anschlag in der Schlie-
ßungsendlage.
• 00 - Deaktiviert
• von 1 bis 15 mm in Intervallen von 1 mm
DE – Dauer der Freigabe bei Auslösen einer Sicherheitsleiste [cm]
DE – Regelt die Dauer der Freigabe bei Auslösen einer Sicherheitsleiste
(aktiv oder passiv) beim Öffnen und Schließen.
• 00 - Deaktiviert
• von 1 bis 20 cm in Intervallen von 1 cm
ST - Einstellung der Anlaufzeit [s]
• 0,5 bis 3,0 s in Intervallen von 0,1 s
→ → oder wenn
→ → oder wenn
