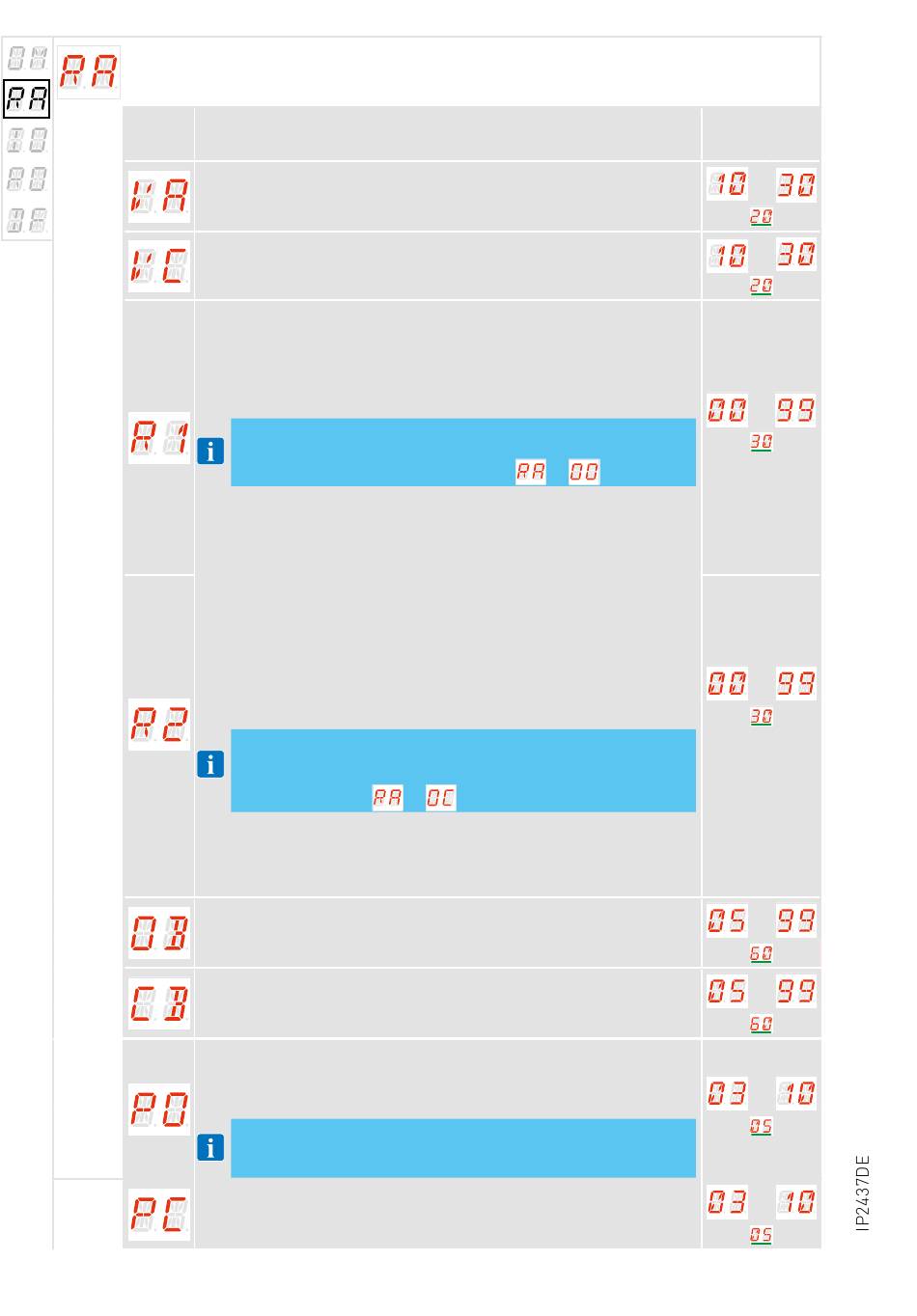

RA - Hubeinstellung
Das Menü ermöglicht die Regulierung aller Bewegungsparameter (Öffnungs-/Schließgeschwin-
digkeit, Verlangsamungspositionen, Schubempfindlichkeit gegenüber Hindernissen usw.).
Parameter
VA - Öffnungsgeschwindigkeit [cm/s]
• von 10 bis 30 cm/s in Intervallen von 1 cm/s
VC - Schließgeschwindigkeit [cm/s]
• von 10 bis 30 cm/s in Intervallen von 1 cm/s
R1 - Einstellung des Schubs auf Hindernisse und des Motorstroms beim
Öffnen [%]
Die elektronische Steuerung verfügt über eine Sicherheitseinrichtung, die
bei Erkennung eines Hindernisses Folgendes bewirkt:
- stoppt die Bewegung und führt, falls außerhalb des Grenzwerts der
Hinderniserkennung, eine Bewegungsumkehr durch.
HINWEISE: Der Grenzwert der Hinderniserkennung beim Öff-
nen wird vom installierten Endschaltertyp bestimmt, ohne End-
schalter wird er aufgrund der Auswahl
• 00 – Mindestschub (Mindeststromdelta für Hinderniserfassung)
• 99 – Maximaler Schub (maximales Stromdelta für Hinderniserfassung)
Der Schwellenwert wird dynamisch als Delta des während des Öffnungs-
hubs gemessenen Motorstroms berechnet.
R2 - Schubeinstellung auf Hindernisse und Stromeinstellung des Motors
beim Schließen [%]
Die elektronische Steuerung verfügt über eine Sicherheitseinrichtung, die
bei Erkennung eines Hindernisses Folgendes bewirkt:
- Beim Schließen außerhalb des Grenzbereichs der Hinderniserkennung
erfolgt die Reversierung.
- Beim Schließen innerhalb des Grenzbereichs der Hinderniserkennung
wird das Tor angehalten.
HINWEISE: Der Grenzwert für die Erkennung von Hindernissen
bei Schließung wird durch die Art des installierten Endschal-
ters bestimmt, in Ermangelung eines Endschalters wird er an-
hand der Auswahl
• 00 – Mindestschub (Mindeststromdelta für Hinderniserfassung)
• 99 – Maximaler Schub (maximales Stromdelta für Hinderniserfassung)
Die Schwelle wird dynamisch als Delta des während des Schließhubs
gemessenen Motorstroms berechnet.
OB - Einstellung der Verlangsamungszeit beim Öffnen [cm]
Gibt den Verlangsamungsweg vor Erreichen der Offenstellung an.
• von 5 bis 99 cm in Intervallen von1 cm
CB - Einstellung der Verlangsamungszeit beim Schließen [cm]
Gibt den Verlangsamungsweg vor dem Erreichen der Schließposition an.
• von 5 bis 99 cm in Intervallen von 1 cm
PO - Einstellung der Annäherungsgeschwindigkeit beim Öffnen [cm/s]
Zeigt die Geschwindigkeit ab Bremsrampe bis Endanschlag
des Öffnungshub an
• 3 bis 10 cm/s in Intervallen von 1 cm/s
HINWEIS: Die Annäherungsgeschwindigkeit allmählich erhöhen,
wenn bei schweren Toren, die mit einer leichten Neigung installiert
sind, eine Reihe von schnellen Vibrationen (Klappern) auftreten.
PC - Einstellung der Annäherungsgeschwindigkeit beim Schließen [cm/s]
• 3 bis 10 cm/s in Intervallen von 1 cm/s
Beschreibung
→
→
bestimmt.
36
Verfügbare
Auswahlmög-
lichkeiten
...
...
...
festgelegt.
...
...
...
...
...
