8.3 Installation des Getriebemotors

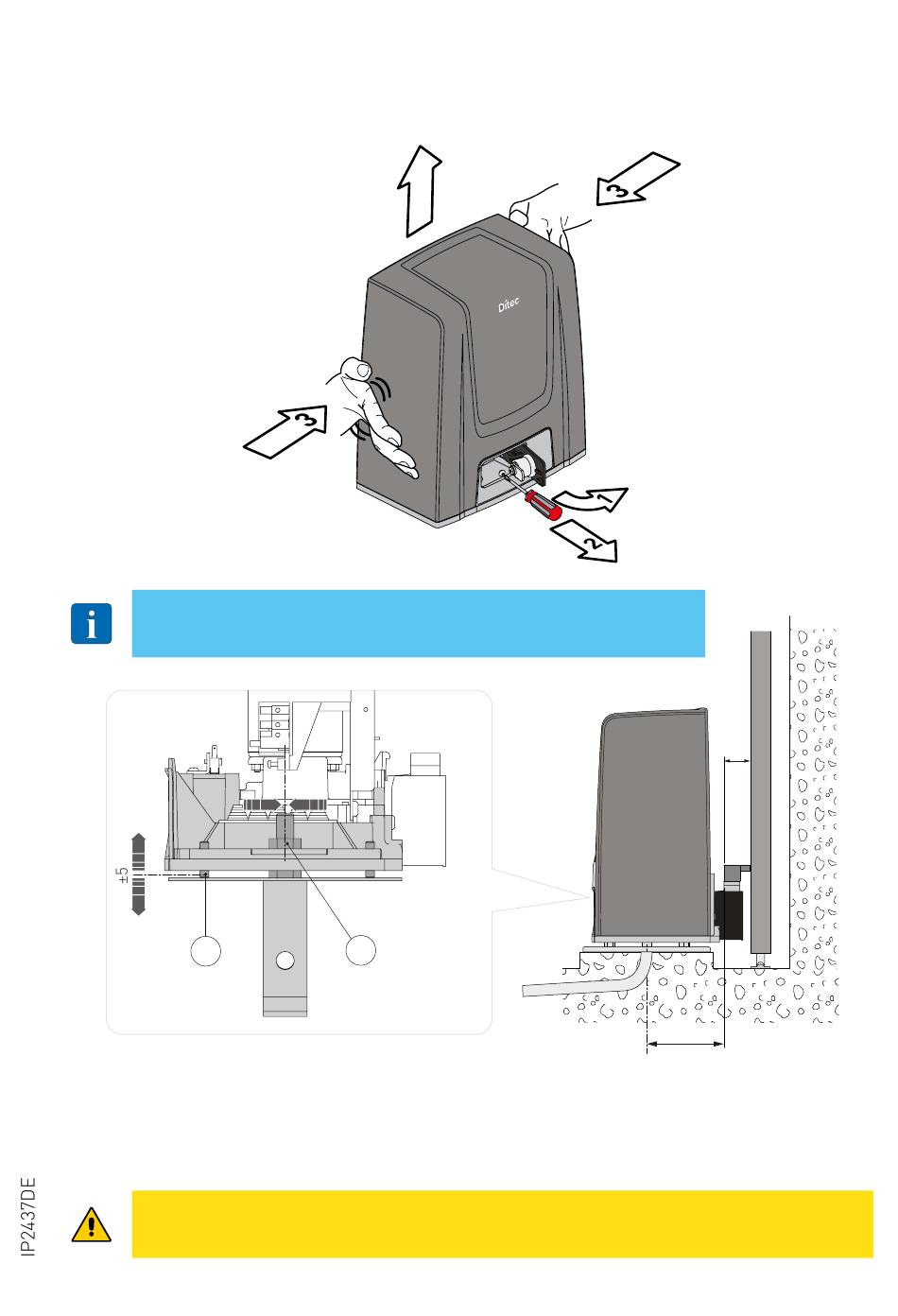

- Den Entriegelungshebel [1] aufklappen (siehe BETRIEBSANLEITUNG).
- Die vordere Schraube [2] ausschrauben und das Gehäuse zur Seite drücken und entfernen [3-4].
HINWEIS: Bei der vertikalen Einstellung den Getriebemotor etwas über
der Grundplatte halten, um die Befestigung der Zahnstange und eventuelle
nachträgliche Einstellungen zu ermöglichen.
A
- Den Getriebemotor auf der Grundplatte positionieren.
- Den Getriebemotor waagerecht ausrichten, indem man ihn mit den vier Nivellierschrauben [A]
senkrecht über die Ösen des Getriebemotorsockels gleiten lässt.
- Nach den Einstellungen den Getriebemotor mit den Schrauben [B] befestigen.
ACHTUNG: Der Getriebemotor muss entsprechend vom Boden angehoben werden, um
das Eindringen von Wasser im Falle von Überschwemmungen zu verhindern.
Die Schrauben [B] mit einem Anzugsmoment von 20-25 Nm festziehen.
4
-5 +20
B
13
X
100
