8.2.2 Analogsteuerungsschnittstelle
• Die Analogsteuerungsschnittstellen befinden sich unten am Logger1000 und es stehen
insgesamt 4 Analogeingänge zur Verfügung.
• Der Logger1000 unterstützt 4 Analogeingänge mit 4-20 mA für Strom oder 0-10 V für
Spannung.
Tabelle 8-2 Signaldefinition Analogsteuerungsschnittstelle
Signal
1+,1-,2+,2-,3+,3-,4+,4-
8.2.3 DRM-Steuerschnittstelle
• Die DRM-Steuerschnittstelle befindet sich unten am Logger1000.
• Die DRM-Schnittstelle arbeitet mit den Ports DI1 bis DI4 zusammen, um die DRM-
Funktion zu implementieren.
• Zum Aktivieren der DRM-Funktion muss der Logger1000 eine Verbindung zum
DRED (Demand Response Enabling Device) herstellen. Die Verbindung kann über
Anschlussklemmen oder einen RJ45-Steckverbinder hergestellt werden.

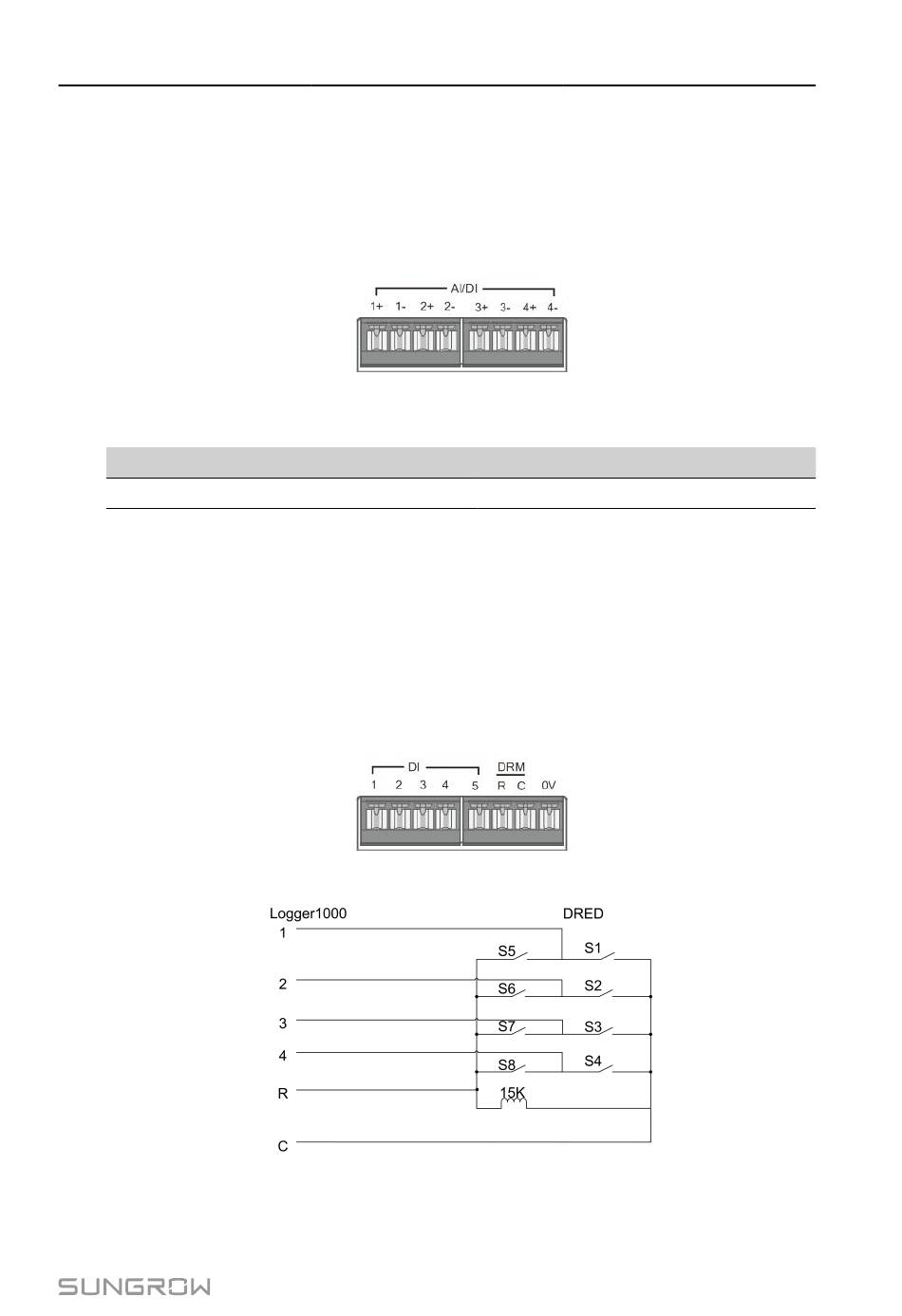

Abbildung 8-6 Analogsteuerungsschnittstelle
Abbildung 8-7 DRM-Steuerschnittstelle
Abbildung 8-8 Schaltplan der Verbindung zum DRED
8 Leistungsregelung (PV-Anlage)
Definition
4 analoge Eingangskanäle
81
