Nr. Hersteller
1 Sfere
2 Acrel
3 Acrel
4 Weidmüller
5 SUNGROW
6 Schneider
7 Janitza
RS485-Verbindung

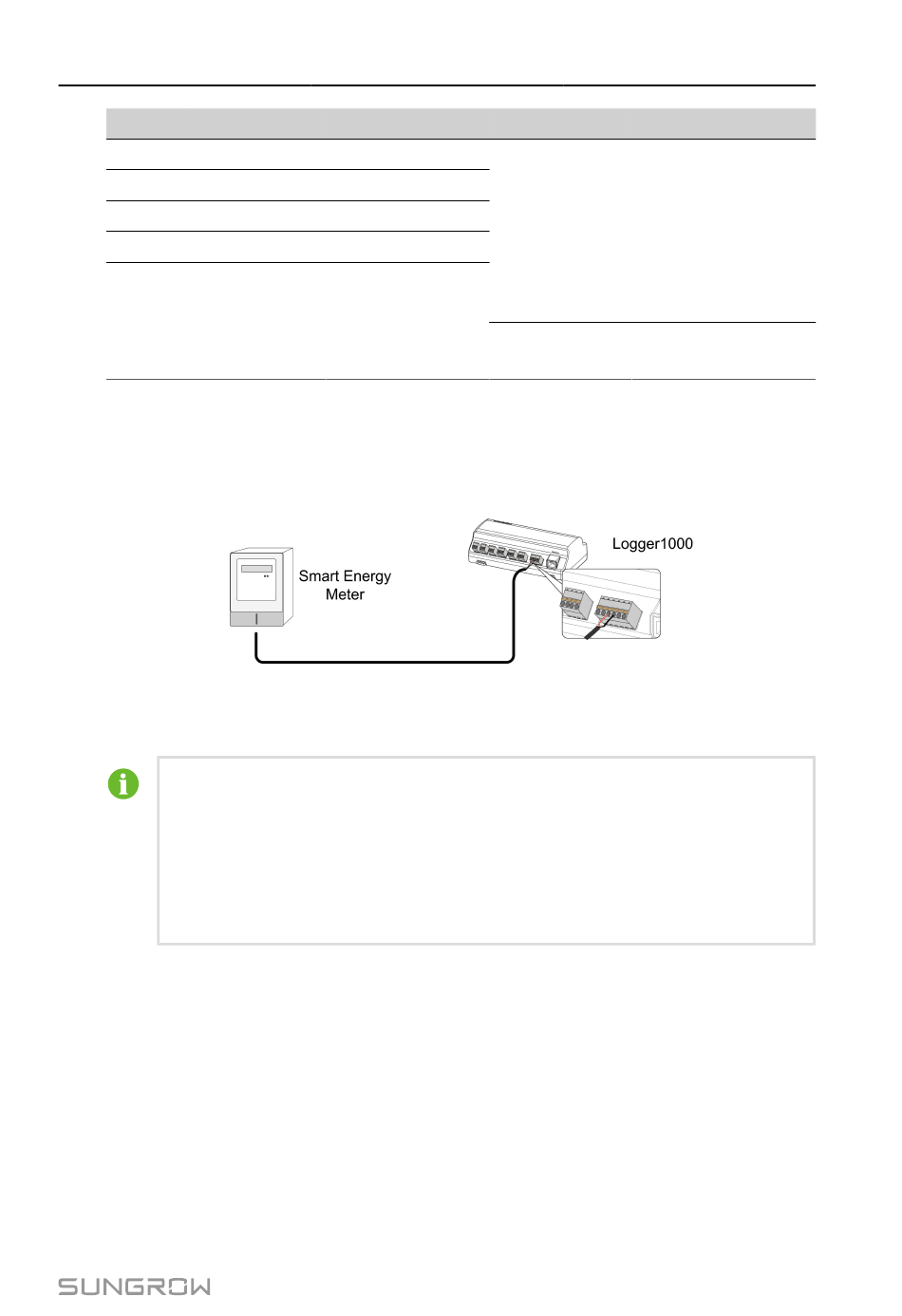

Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und dem Smart
Energy Meter.
Verbinden Sie das vom Smart Energy Meter kommende Kommunikationskabel mit dem
RS485-Port des Logger1000.
Alle Geräte an jedem RS485-Bus unterstützen dasselbe
Kommunikationsprotokoll.
Wenn Sie Weidmüller oder Janitza Zähler verwenden, müssen Sie den RS485
A/B Anschluss des Zählers mit dem RS485 B/A Anschluss des Logger1000
verbinden.
Ethernet-Verbindung
Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und dem Smart
Energy Meter.
Typ Protokolltyp
PD194E/Z
PZ96-E3
DTSD1352
Modbus RTU
EM 610
DTSU666
IEM3255
UMG604,
Modbus RTU
UMG104 Modbus TCP
5 Anschließen der Elektrik
Verdrahtung
RS485-Verbindung
RS485-Verbindung
Ethernet-Verbindung
