5 Anschließen der Elektrik
Wenn ein mehradriges Kupferdrahtkabel verwendet wird, crimpen Sie eine
passende Europaklemme auf den Kommunikationskabelkopf und verbinden Sie es
dann mit dem RS485-Port des Logger1000.

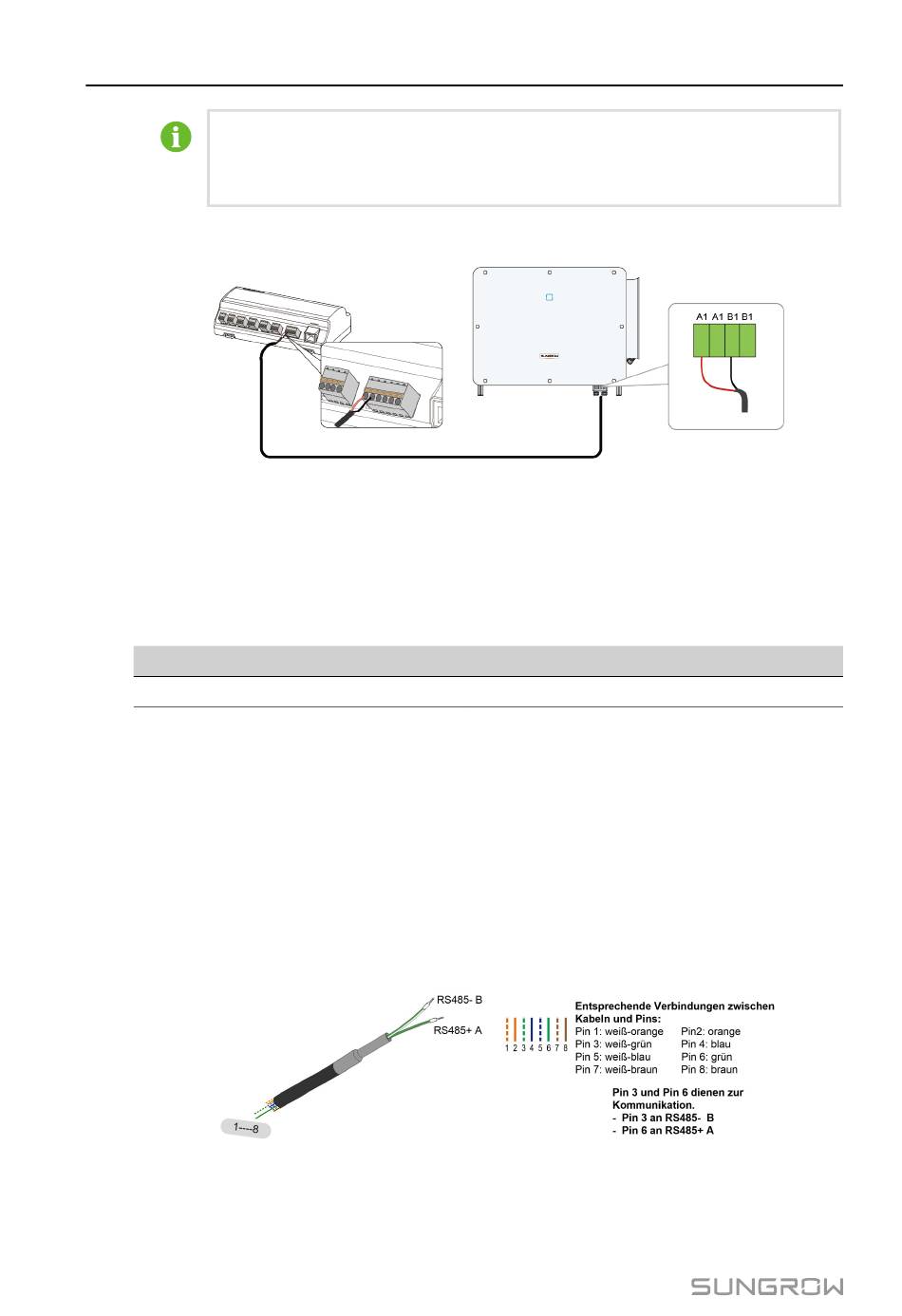

Schritt 4 Verbinden Sie den Logger1000 mit dem Wechselrichter.
- - ENDE
5.3.1.2 Verbinden mit RJ45-Port
Spezifikation des Kommunikationskabels:
Kabel
RJ45-Kommunikationskabel
Schritt 1 Führen Sie das RS485-Kommunikationskabel vom Wechselrichter zum Verdrahtungsbereich
des Logger1000.
Schritt 2 Ziehen Sie mit einer Ethernet-Abisolierzange die Isolationsschicht des Kommunikationskabels
ab und führen Sie die entsprechenden RS485A/B-Signalkabel heraus. Führen Sie die
Kabelklemmenenden in das Signalkabel RS485+ A und das Signalkabel RS485- B ein und
crimpen Sie diese mit einer Quetschzange. Schneiden Sie das übrig gebliebene Signalkabel
ab und stülpen Sie einen Schrumpfschlauch darüber.
Wenn das Kommunikationskabel ein abgeschirmtes Ethernet-Kabel ist, wird das weiß-grüne
Kabel 3 als RS485- B-Kabel und das grüne Kabel 6 als RS485+ A-Kabel definiert.
28
Typ
Geschirmtes Twisted-Pair-Ethernet-Kabel
