4 Mechanische Montage

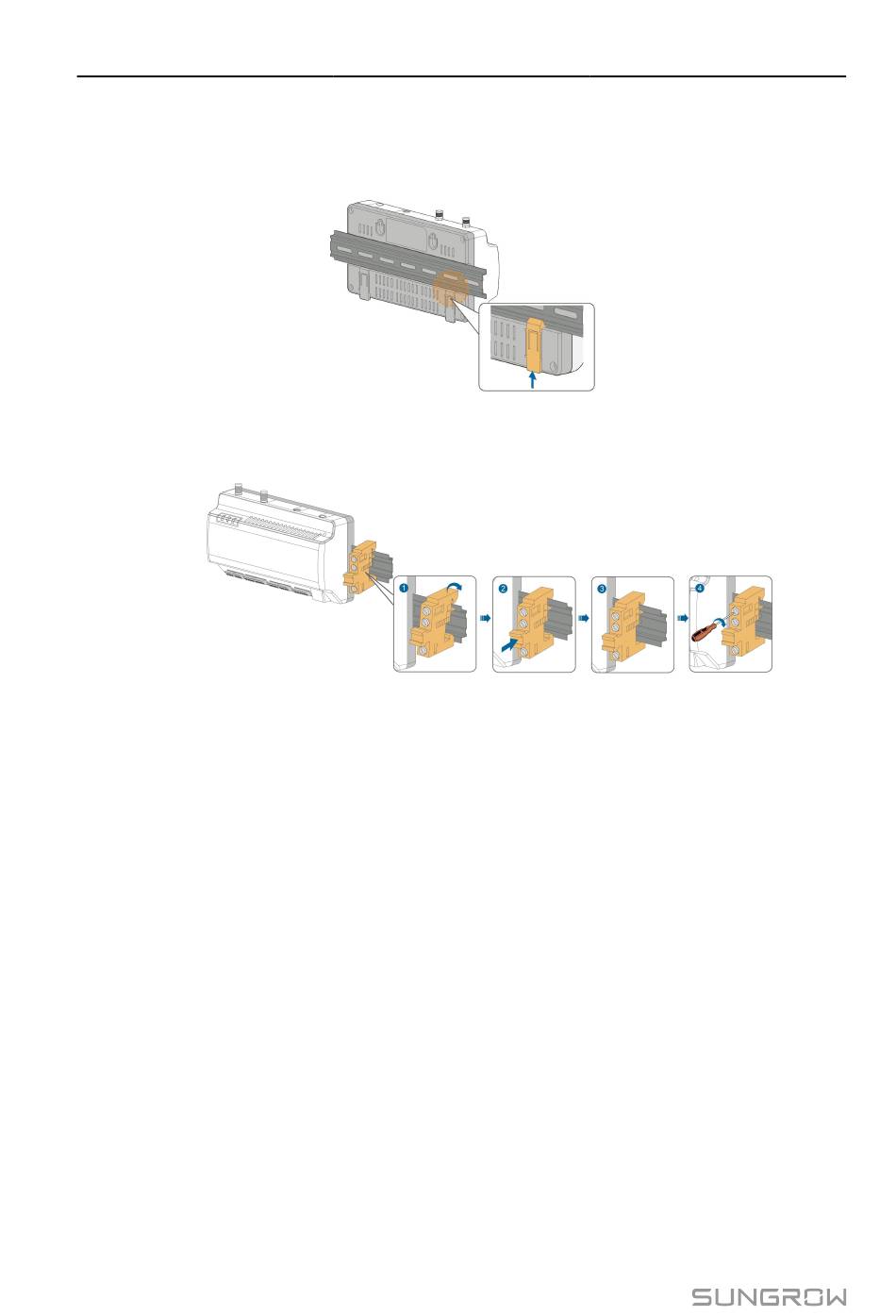

Schritt 4 Schieben Sie den Verschluss des Logger1000 nach oben, um die Führungsschiene
festzuklemmen.
Schritt 5 Sichern Sie die Klemmenbefestigungen an beiden Enden der Führungsschiene, um zu
verhindern, dass sich der Logger1000 bewegt.
Schritt 6 Vergewissern Sie sich, dass der Logger1000 ordnungsgemäß installiert ist.
- - ENDE
4.4 Antennenmontage
Die Saugantennenbasis sollte auf einer Metalloberfläche außerhalb des Containers platziert
werden, um eine Beeinträchtigung des Signalempfangs zu vermeiden.
Am Container sollte eine Öffnung für die Antenne mit einer Lochgröße von 20 mm
vorgesehen sein.
Befestigen Sie die Saugantennenbasis an der Oberfläche außerhalb des Containers, führen
Sie ein Ende der Antenne (das mit der Mutter) durch das gebohrte Loch und schrauben Sie
es im Uhrzeigersinn auf den entsprechenden Anschluss des Logger1000 (siehe Abbildung
unten).
