5 Anschließen der Elektrik
5.1 Sicherheitshinweise
HINWEIS
Eine falsche Kabelverbindung kann zu Geräteschäden oder sogar zu Verletzungen
führen.
HINWEIS
Alle Kabel müssen intakt, gut isoliert, entsprechend dimensioniert und fest
angeschlossen sein.
5.2 Einweisung zu den Ports
Externe Kabelklemmen befinden sich unten am Logger1000 und der Verdrahtungsbereich ist
in der folgenden Abbildung dargestellt.
Tabelle 5-1 Port-Beschreibung
Port
24V OUT
DI
24 V IN

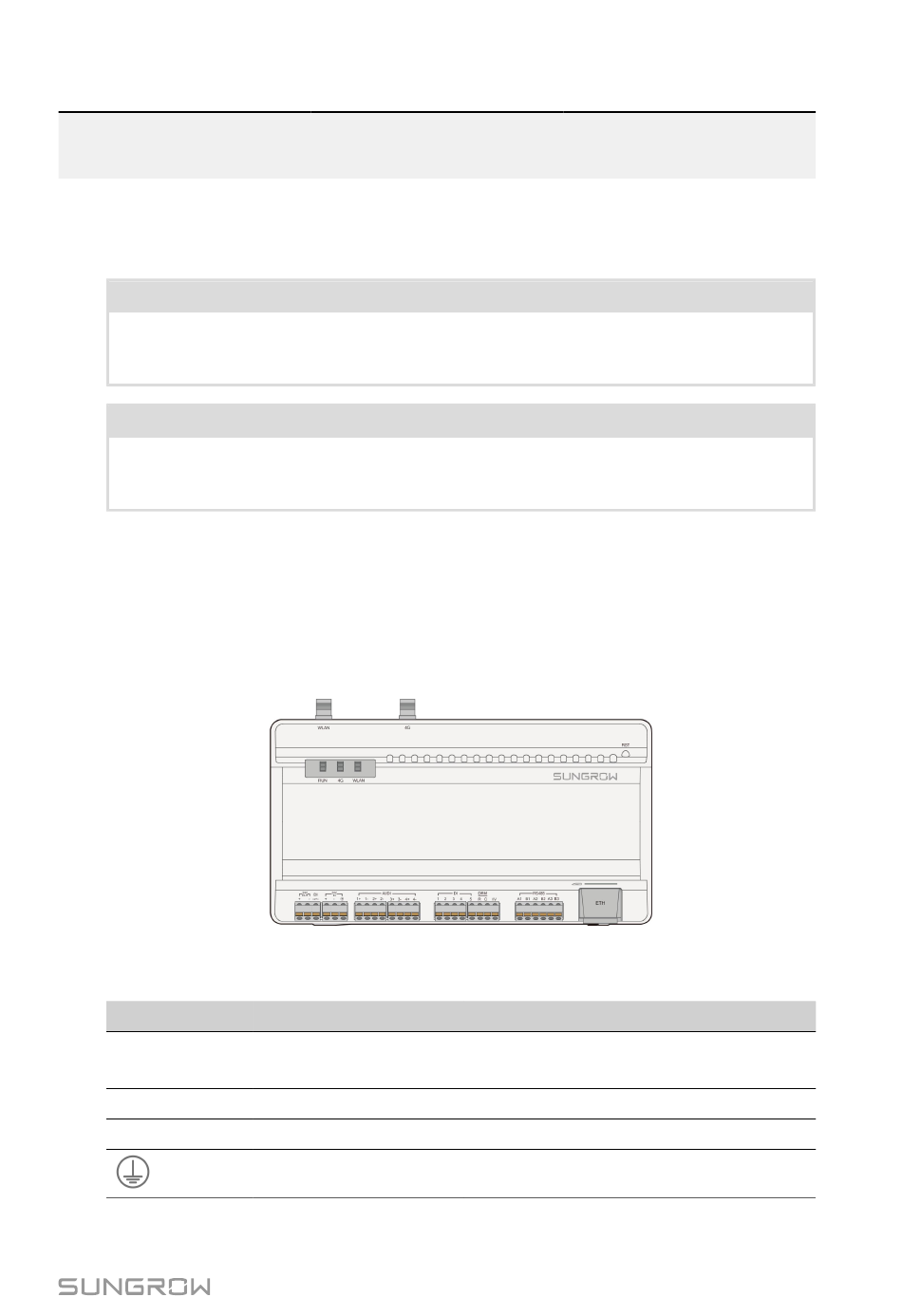

Abbildung 5-1 Verdrahtungsbereich
Funktion
24 V Ausgangsleistung
Konverter AI in DI
24 V Eingangsleistung
Erdung
Beschreibung
24 V ±5 %, des max. Ausgangsstroms: 0,5
A
Schalter zum Aktivieren der AI/DI-Funktion
24 V ±3 %
Anschließen des Schutzerdungskabels
