4.9

Alarme

Wenn ein Alarm ausgelöst wird, beginnt eine „Alarms"-Warnung in der unteren Hälfte des Displays zu blinken. Siehe
Abbildung 16.
Der Alarm kann dann ausgewählt werden, indem der Cursor darauf gesetzt und die Schaltfläche „Auswahl" (
betätigt wird. Dieser Vorgang führt Sie zum „Alarme"-Bildschirm. Alternativ kann der „Alarme"-Bildschirm auch über
das Hauptmenü aufgerufen werden.
Der Alarm hört auf zu blinken, wenn er bestätigt wurde, und er verschwindet ganz, wenn die Alarmsituation nicht
mehr besteht. Ein Alarm wird bestätigt, indem die Schaltfläche „Auswahl" (
Alarm hervorgehoben ist.
Um einen Alarm zu löschen, müssen Sie im Leitfaden zur Fehlersuche in
nachschlagen. Dieser Leitfaden bietet Informationen darüber, worum es bei dem Alarm geht, sowie mögliche
Lösungen zum Löschen des Alarms.
4.10 Das Hauptmenü
Das Hauptmenü kann durch Betätigen der Schaltfläche „Menü" (
(Abbildung 13). Von hier aus kann auf die folgenden Untermenüs zugegriffen werden.
4.11 Verknüpfen von Messröhren
Wenn im Hauptmenü die Option „Link Gauges" (Verknüpfen von Messröhren) gewählt wird, wird eine Liste der
steuerbaren Elemente (Messröhren) angezeigt und dazu das Element, das derzeit jedes dieser Elemente steuert.
Standardmäßig ist jedes Element „Not Linked", was bedeutet, dass nichts die Kontrolle über das Element innehat.
Eine Verknüpfung wird in vier Schritten hergestellt. Gehen Sie dabei wie folgt vor:
1. Wählen Sie das gesteuerte Element. Scrollen Sie zu dem Element, das gesteuert werden soll, und betätigen Sie
„Auswahl" ( ), wie in
2. Wählen Sie das steuernde Element. Die obere hervorgehobene Zeile dient zum Auswählen des steuernden
Elements. Wählen Sie das steuernde Element aus der Liste der verfügbaren Elemente, und betätigen Sie
„Auswahl" ( ), um die Auswahl zu bestätigen.
3. Geben Sie die erforderlichen Schaltpunkte ein. Die Schaltpunkte für „Ein" und „Aus" können je nach Anwendung
angepasst werden. Wenn das steuernde Element eine Messröhre ist, kann bei den Einheiten zwischen Druck
(aktuelle Druckeinheiten) und Spannung (V) gewechselt werden. Wählen Sie die Einheiten, die verwendet
werden sollen, und stellen Sie anschließend die Schaltpunkte für „Ein" und „Aus" entsprechend den
Erfordernissen ein, wie in
Abbildung 25 gezeigt.

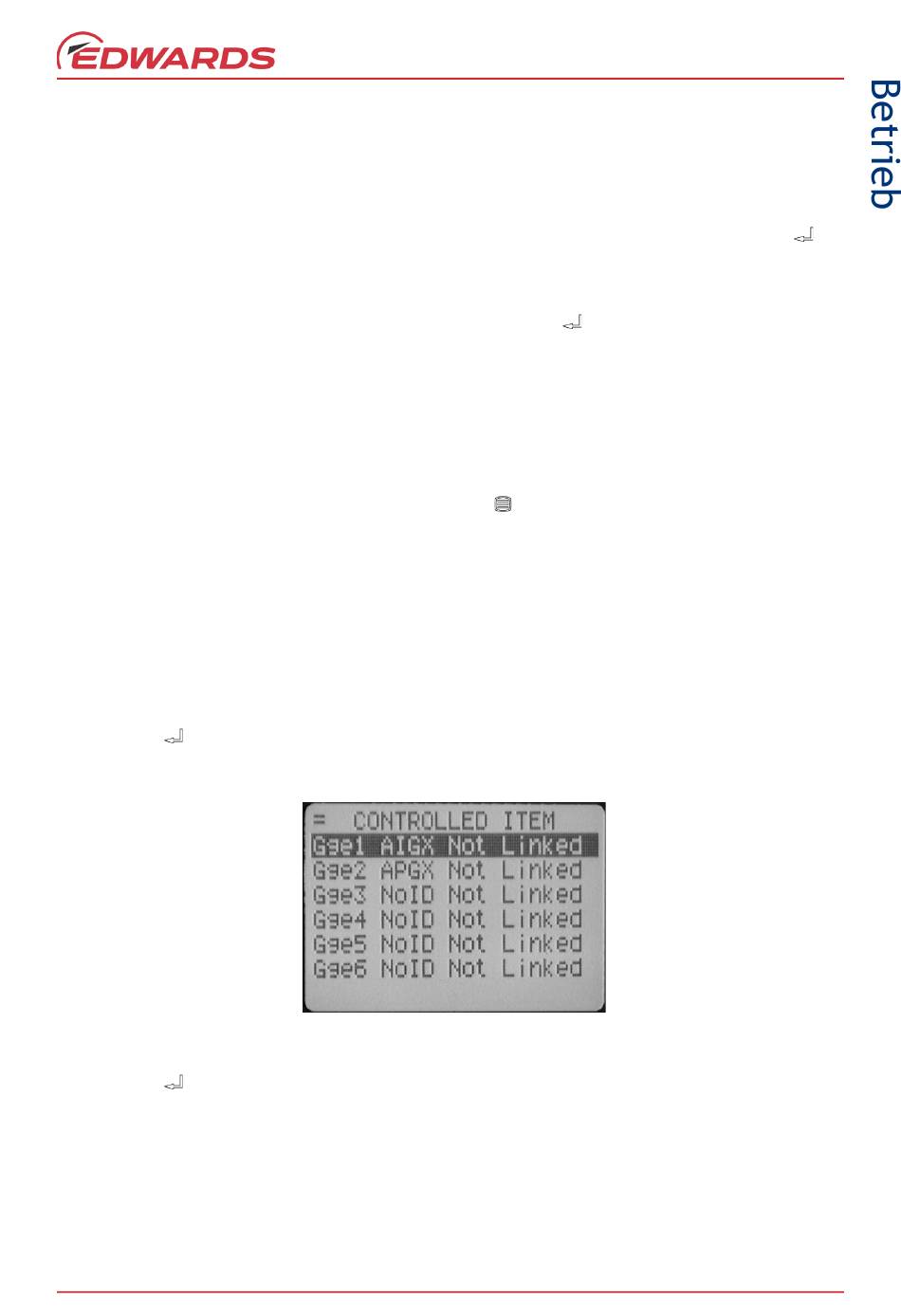

Abbildung 25 – Gesteuertes Element
Abbildung 26 gezeigt.
) betätigt wird, während der blinkende
Abschnitt 5
) auf der Displayanzeige aufgerufen werden
gea/d39701/f2
Seite 35
D39701882 Ausgabe H
dieser Betriebsanleitung
)
