Alarme

Wenn ein Alarm ausgelöst wird, beginnt eine „Alarms"-Warnung in der unteren Hälfte der Displayanzeige zu blinken.
Siehe Abbildung 16.
Der Alarm kann dann ausgewählt werden, indem der Cursor darauf bewegt und die Taste „Select" (
wird. Dieser Vorgang führt Sie zum „Alarms"-Bildschirm. Alternativ kann der „Alarms"-Bildschirm auch über das
Hauptmenü aufgerufen werden.
Der Alarm hört auf zu blinken, wenn er bestätigt wurde, und er verschwindet ganz, wenn die Alarmsituation nicht
mehr besteht. Ein Alarm wird bestätigt, indem die Taste „Select" (
markiert ist.
Um einen Alarm zu löschen, müssen Sie im Leitfaden zur Fehlersuche in
nachschlagen. Dieser Leitfaden bietet Informationen darüber, worum es bei dem Alarm geht, sowie mögliche
Lösungen zum Löschen des Alarms.
4.10 Das Hauptmenü
Das Hauptmenü kann durch Drücken der Taste „Menu" (
Abbildung 13). Von hier aus kann auf die folgenden Untermenüs zugegriffen werden.
4.11 Verknüpfen von Messgeräten
Wenn im Hauptmenü die Option „Link Gauges" (Verknüpfen von Messgeräten) gewählt wird, wird eine Liste der
steuerbaren Elemente (Messgeräte/Messröhren) angezeigt und dazu das Element, das derzeit jedes dieser Elemente
steuert. Standardmäßig ist jedes Element „Not Linked", was bedeutet, dass nichts die Kontrolle über das Element
innehat.
Eine Verknüpfung wird in vier Schritten hergestellt. Gehen Sie dabei wie folgt vor:
1. Wählen Sie das gesteuerte Element. Blättern Sie zu dem Element, das gesteuert werden soll, und drücken Sie
„Select" ( ), wie in Abbildung 25
2. Wählen Sie das steuernde Element. Die obere markierte Zeile dient zum Auswählen des steuernden Elements.
Wählen Sie das steuernde Element aus der Liste der verfügbaren Elemente, und drücken Sie „Select" (
die Auswahl zu bestätigen.
3. Geben Sie die erforderlichen Schaltpunkte ein. Die Schaltpunkte für „On" und „Off" können je nach der
Anwendung angepasst werden. Wenn das steuernde Element ein Messgerät bzw. eine Messröhre ist, kann bei den
Einheiten zwischen Druck (aktuelle Druckeinheiten) und Spannung (V) gewechselt werden. Wählen Sie die
Einheiten, die verwendet werden sollen, und stellen Sie anschließend die Schaltpunkte für "On" und "Off"
entsprechend den Erfordernissen ein, wie in
Seite 38
gezeigt.

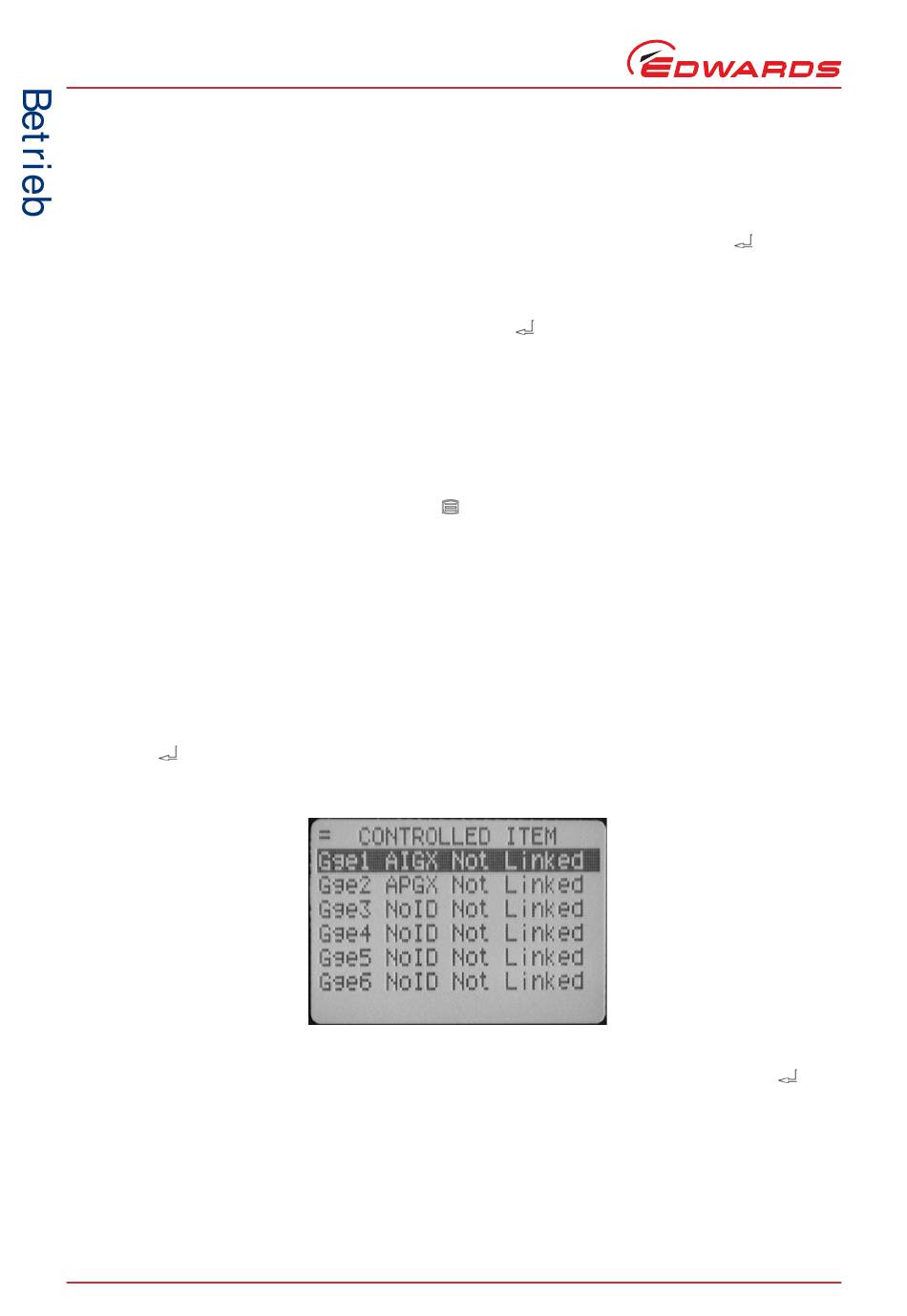

Abbildung 25 - „CONTROLLED ITEM" – das gesteuerte Element
Abbildung 26
