4.8.6 Steuerung einer Aktiv-Ionisations-Messröhre (AIGX-S)
Hinweis: Der TIC unterstützt nicht die Variante AIGX-D der Baureihe AIGX.
Hinweis: Eine ausführliche Spezifikation und Anweisungen zum Einsatz der AIGX-Messröhren sind der
Betriebsanleitung (D04850880) zu entnehmen.
Die Aktiv-Ionisations-Messröhre (AIGX-S) ist ein vollständig integriertes aktives Instrument mit einem Messbereich von
-2 -10
6,6 x 10 bis 6,6 x 10 mbar (5 x 10
im Bereich von 0 bis10 V DC. Die AIGX-S wird mit zwei Heizfäden geliefert, die an der Messröhre manuell ausgewählt
werden können. Zur Gewährleistung einer maximalen Lebensdauer der Heizfäden ist die Messröhre mit automatischer
Emissionsstromschaltung und Hochdruckabschaltung ausgestattet. Die einzigen vom Anwender wählbaren Funktionen
sind ein Schaltpunkt und die Entgasungsvorrichtung.
Die Messröhre ist außerdem mit zahlreichen Diagnoseausgängen ausgestattet, die auf dem TIC angezeigt werden.
Eine AIGX-Messröhre hat zusätzlich zu den gezeigten noch weitere Menüoptionen. (Siehe „Standard-
Einrichtungsoptionen (alle Messröhren)"
Menüoption
Degas
-2 -10
bis 5 x 10 Torr). Die Messröhre hat eine lineare Ausgabe von 1 Volt/Dekade
Abschnitt 4.8.1.) (Siehe
Tabelle 20 – Einrichtungsoptionen für AIGX
Beschreibung
Ermöglicht dem Anwender, die Messröhre zu entgasen.
Scrollen Sie zu „Degas" und drücken Sie anschließend „Auswahl".
„Command Sent" erscheint 1 Sekunde lang, um zu bestätigen, dass die
Entgasungssequenz eingeleitet wurde.
Hinweis: Während die Messröhre entgast wird, können etwas höhere Druckwerte
angezeigt werden als normalerweise.
Die maximale Dauer des Entgasungszyklus beträgt 3 Minuten, während dieser Zeit
steht hinter dem auf der Bildschirmseite „View" angezeigten Druck ein „DG", z. B.
1.67 - 09. Am Ende des Zyklus kehrt die Messröhre automatisch in ihren normalen
DG
Betriebsmodus zurück.
Wenn der Druck während des Zyklus über 1,3 x 10
die Entgasung automatisch gestoppt, bis der Druck unter 4 x 10
fällt, woraufhin die Entgasung für den Rest des Zyklus wieder aufgenommen wird.
Hinweis: Es gibt keine Vorrichtung, die ein manuelles Abschalten des Entgasens in der
Mitte des Zyklus ermöglichen würde.

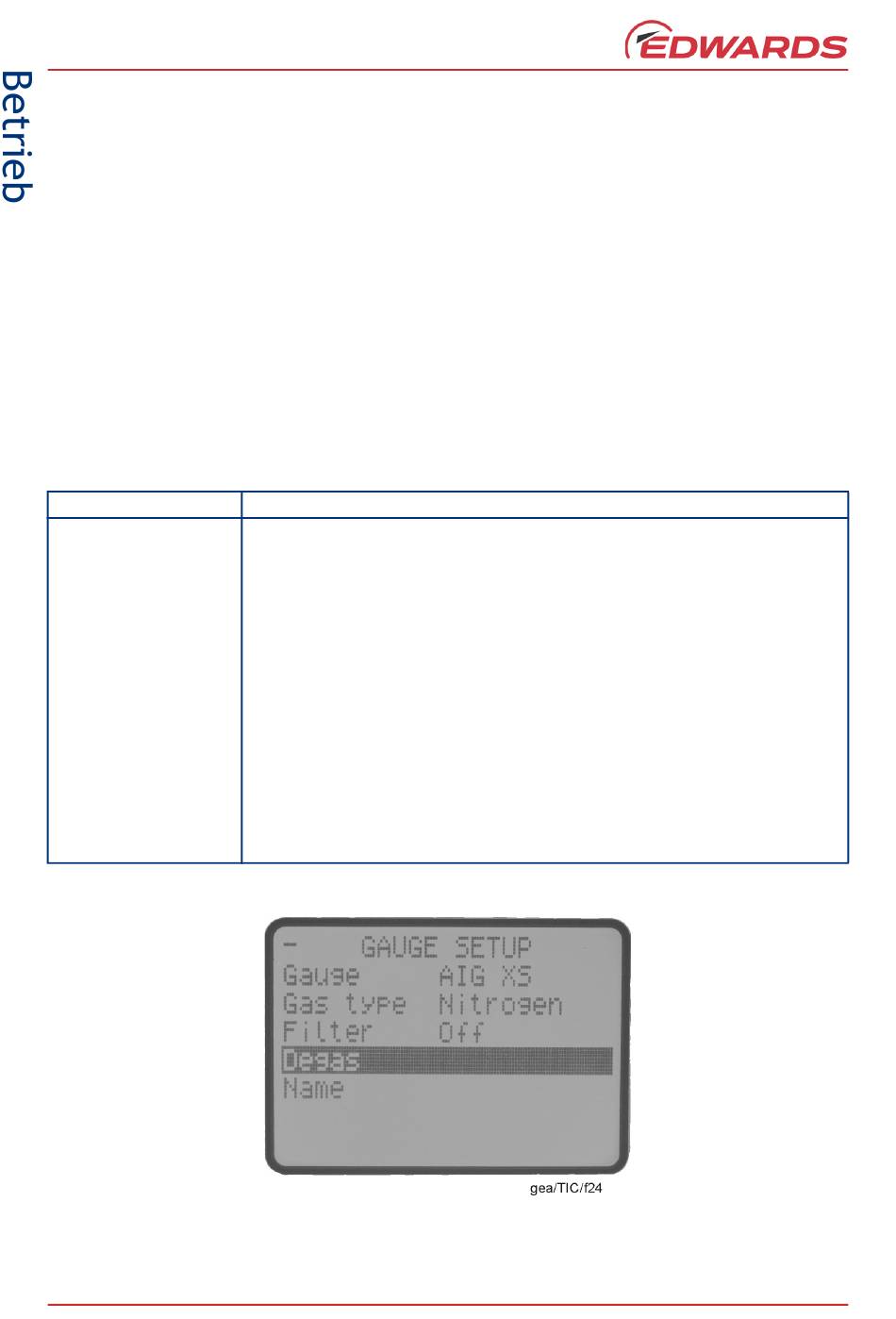

Abbildung 21 – Einrichtungsbildschirm für AIGX-Messröhre
Tabelle 20 und
-4
Seite 28
Abbildung 21.)
-4
mbar (1 x 10 Torr) ansteigt, wird
-5
mbar (3 x 10
-5
Torr)
