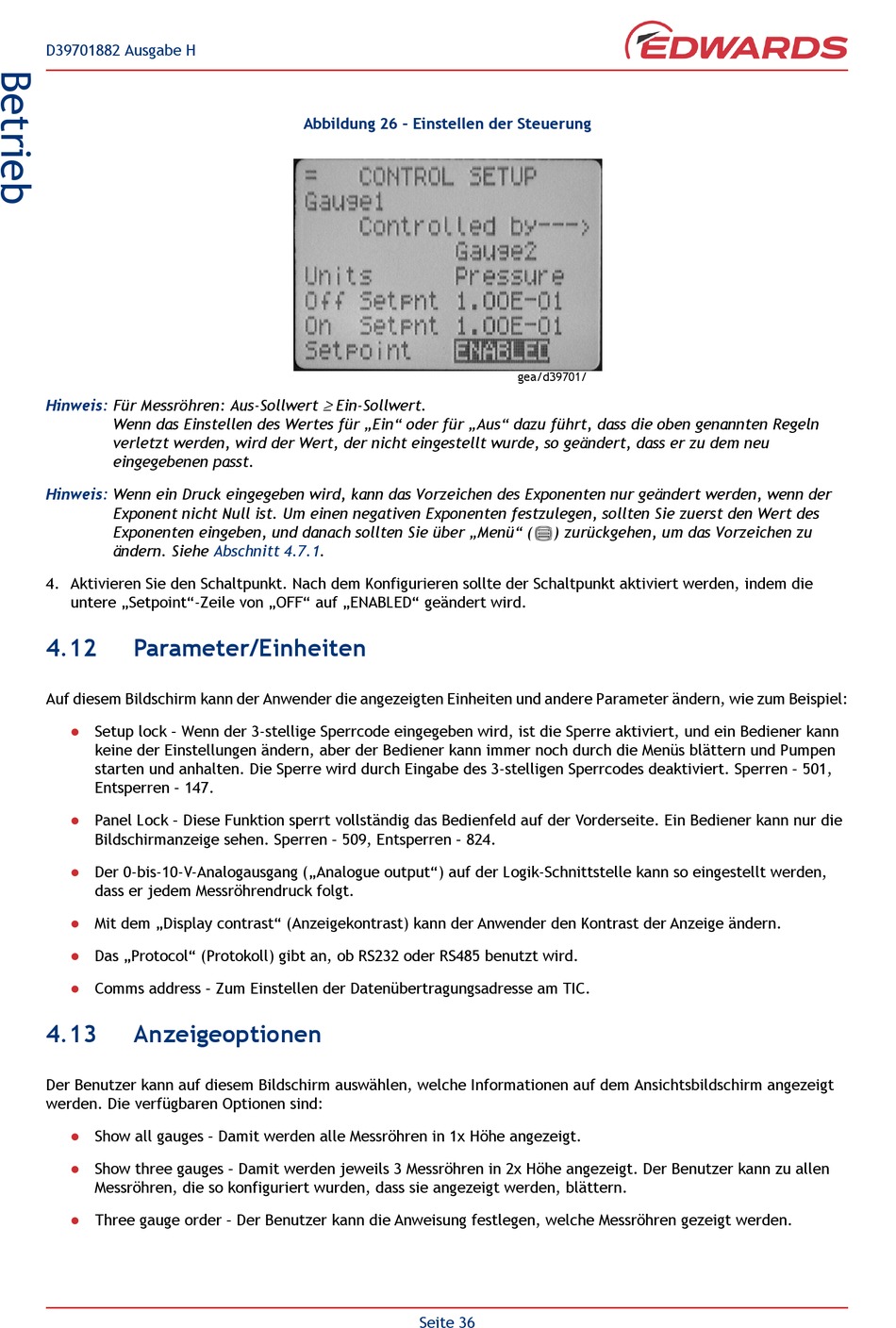

D39701882 Ausgabe H
Hinweis: Für Messröhren: Aus-Sollwert
Wenn das Einstellen des Wertes für „Ein" oder für „Aus" dazu führt, dass die oben genannten Regeln
verletzt werden, wird der Wert, der nicht eingestellt wurde, so geändert, dass er zu dem neu
eingegebenen passt.
Hinweis: Wenn ein Druck eingegeben wird, kann das Vorzeichen des Exponenten nur geändert werden, wenn der
Exponent nicht Null ist. Um einen negativen Exponenten festzulegen, sollten Sie zuerst den Wert des
Exponenten eingeben, und danach sollten Sie über „Menü" (
ändern. Siehe Abschnitt
4. Aktivieren Sie den Schaltpunkt. Nach dem Konfigurieren sollte der Schaltpunkt aktiviert werden, indem die
untere „Setpoint"-Zeile von „OFF" auf „ENABLED" geändert wird.
4.12

Parameter/Einheiten

Auf diesem Bildschirm kann der Anwender die angezeigten Einheiten und andere Parameter ändern, wie zum Beispiel:
Setup lock – Wenn der 3-stellige Sperrcode eingegeben wird, ist die Sperre aktiviert, und ein Bediener kann

keine der Einstellungen ändern, aber der Bediener kann immer noch durch die Menüs blättern und Pumpen
starten und anhalten. Die Sperre wird durch Eingabe des 3-stelligen Sperrcodes deaktiviert. Sperren – 501,
Entsperren – 147.
Panel Lock – Diese Funktion sperrt vollständig das Bedienfeld auf der Vorderseite. Ein Bediener kann nur die

Bildschirmanzeige sehen. Sperren – 509, Entsperren – 824.
Der 0-bis-10-V-Analogausgang („Analogue output") auf der Logik-Schnittstelle kann so eingestellt werden,

dass er jedem Messröhrendruck folgt.
Mit dem „Display contrast" (Anzeigekontrast) kann der Anwender den Kontrast der Anzeige ändern.

Das „Protocol" (Protokoll) gibt an, ob RS232 oder RS485 benutzt wird.

Comms address – Zum Einstellen der Datenübertragungsadresse am TIC.

4.13

Anzeigeoptionen

Der Benutzer kann auf diesem Bildschirm auswählen, welche Informationen auf dem Ansichtsbildschirm angezeigt
werden. Die verfügbaren Optionen sind:
Show all gauges – Damit werden alle Messröhren in 1x Höhe angezeigt.

Show three gauges – Damit werden jeweils 3 Messröhren in 2x Höhe angezeigt. Der Benutzer kann zu allen

Messröhren, die so konfiguriert wurden, dass sie angezeigt werden, blättern.
Three gauge order – Der Benutzer kann die Anweisung festlegen, welche Messröhren gezeigt werden.

Abbildung 26 – Einstellen der Steuerung
≥
Ein-Sollwert.
4.7.1.
Seite 36
gea/d39701/
) zurückgehen, um das Vorzeichen zu
