Einrichtungsbildschirm Für Igc - Edwards Tic Instrument Controller Betriebsanleitung

D39701882 Ausgabe H
Menüoption Beschreibung
Scrollen Sie zu „Emission", und betätigen Sie „Auswahl". Scrollen Sie, um die Option zu ändern,
und nehmen Sie die gewünschte Änderung mit „Auswahl" vor.
Restrike Beim ersten Einschalten der Ionisations-Messröhre ist es möglich, dass der geforderte Ausstoß nicht
erzielt wird. Wenn der IGC den Druck normal anzeigt, kann es z. B. zu einem Ausfall des
Abgassystems durch einen Druckanstieg kommen. Normalerweise führt (bei der
Standardeinstellung von „Aus") eines dieser Ereignisse zu einem Emissionsfehler. Der TIC schaltet
dann die Emissionsanforderung ab.
Wenn die Option „Restrike" nach einer Zeitüberschreitung aufgrund eines Emissionsfehlers
eingeschaltet wird, schaltet der TIC die Emissionsanforderung aus und dann sofort wieder ein
zweites Mal ein. Erst nach einer zweiten Emissionstimeoutperiode wird dann in den
Emissionsfehlerzustand gewechselt.
Scrollen Sie zu „Restrike", und betätigen Sie „Auswahl". Scrollen Sie, um die Option zu ändern,
und nehmen Sie die gewünschte Änderung mit „Auswahl" vor.
Fil 1 Const Die Messröhrensensitivität ist eine eindeutige Zahl für jeden Heizfaden, die in erster Linie auf die
Form der Messröhre zurückzuführen ist. Bei einer Messröhre „aus dem Regal" wird ein Wert in dem
der Messröhre beigefügten Dokument angegeben (für beide Heizfäden gleich). Eine Messröhre, die
von einem Kalibrierlabor kommt, hat einen genauen Sensitivitätswert für jeden Heizfaden. Diese
Sensitivitätszahl muss in den TIC eingegeben werden. Scrollen Sie zu „Fil 1 Const", und betätigen Sie
„Auswahl". Passen Sie den Sensitivitätswert an. Siehe
Hinweis:
Fil 2 Const Wie Fil 1 Const oben (aber für Heizfaden 2).
Der IGC verfügt über eine integrierte Fehlerüberwachungsfunktion. Siehe Tabelle unten.
Diagnosemeldungen
Off
Inhibited
Tabelle 24 – (Fortsetzung)Einrichtungsoptionen für IGC
Ionisations-
Messröhrendruck
> 1E-4
1E-8 bis 1E-4
< 1E-8
Die Sensitivität der Messröhre wird in den Einheiten /mbar oder/Torr oder/Pascal
angegeben, der Wert hängt von der Druckeinheit ab, z. B. 6,4/mbar = 8,53/Torr.

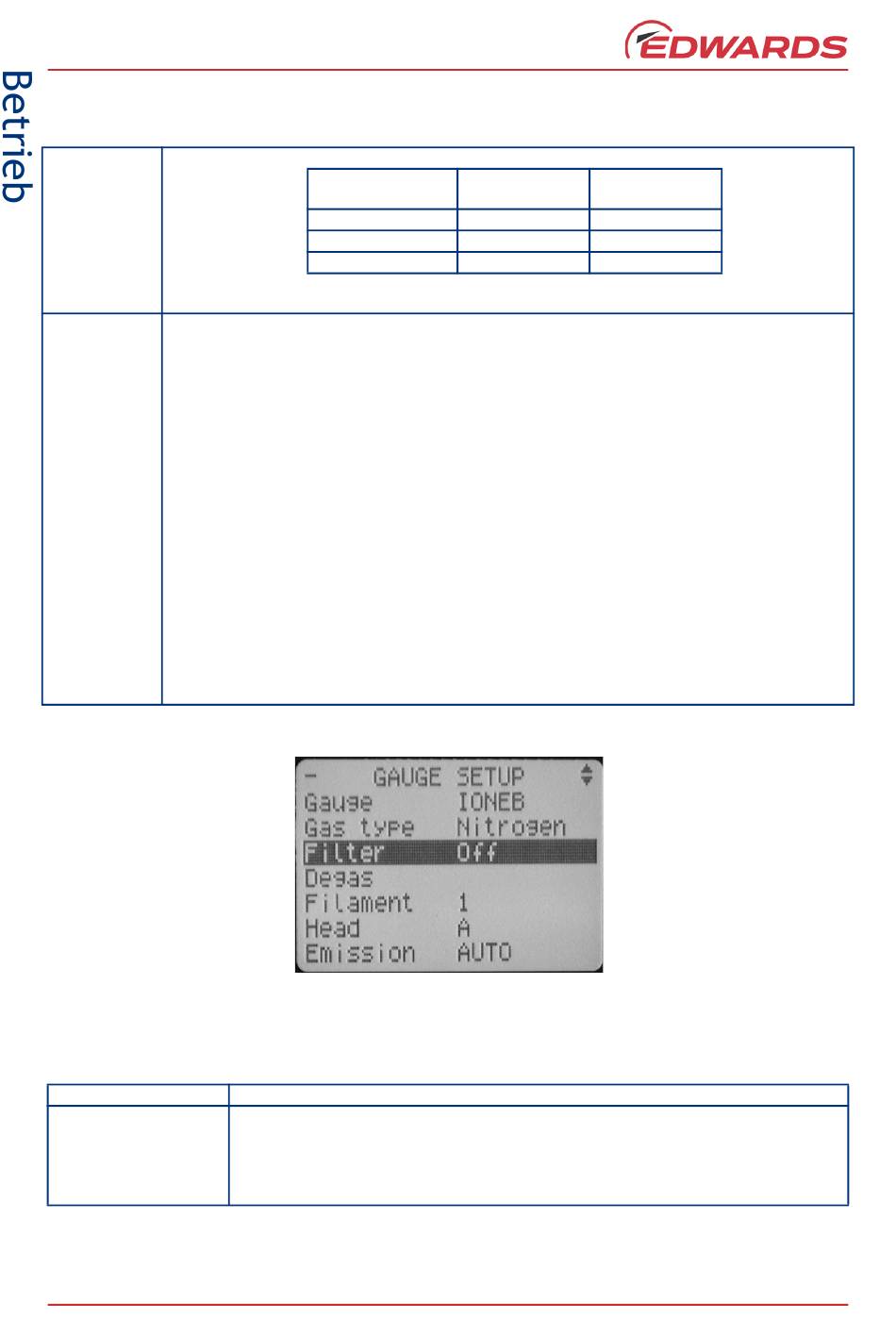

Abbildung 23 – Einrichtungsbildschirm für IGC
Tabelle 25 – Diagnosemeldungen
Beschreibung
Die Ionisations-Messröhre ist nicht eingeschaltet.
Die Lebensdauer des Heizfadens verringert sich, wenn der Benutzer versucht, die
Messröhre bei Druckwerten über 5 x 10
Der Schaltpunktausgang der Messröhre, die an den IGC-Hilfsanschluss angeschlossen ist,
ist fehlerhaft, oder die IGC-Stromversorgung ist ausgeschaltet.
Emissionsstrom
μ
100 A
1 mA
10 mA
Abschnitt 4.7
gea/d39701/f23
gea/d39701/f22 gea/d39721/f22
-3
mbar einzuschalten.
Seite 32
Menüauswahl
100 UA
1 MA
10 mA
Ändern von numerischen Werten.
