D39701882 Ausgabe H
Tabelle 26 – Einstelloptionen für Kapazitätsmanometer (Fortsetzung)
Menüoption Beschreibung
Display Das Anzeigeformat für eine Capman-Messröhre kann von „Float" (Standard) zu „Fixed"
geändert werden. „Float" zeigt den Kanaldruck in wissenschaftlicher Notation an, d. h. mit
Mantisse und Exponent. „Fixed" zeigt den Druck mit einer festen Anzahl von
Nachkommastellen an. Die angezeigte Auflösung hängt vom ausgewählten Bereich aus dem
Bereichsmenü ab.
4.8.10 Wide Range Hot Cathode-Messröhre (WRH)
Hinweis: Eine ausführliche Spezifikation und Anweisungen zum Einsatz der WRH-Messröhre sind der
Betriebsanleitung (D147508xx) zu entnehmen.
Hinweis: Für den Anschluss des TIC ist ein Adapter (D14750300) erforderlich.
Die Wide Range Hot Cathode-Messröhre ist eine Kombination aus einer Heißkathode (Bayard-Alpert) und einem Aktiv-
Pirani-Heizfaden. Es handelt sich um ein vollständig integriertes aktives Instrument mit einem Messbereich von
Atmosphärendruck bis5 x 10
Die Messung ist gasabhängig (siehe Standard-Einrichtungsoptionen (alle Messröhren)
zur Einstellung der Gasart.
Die Messröhre unterstützt eine Entgasungsfunktion, die über das Einrichtungsmenü für die Messröhre gestartet
werden kann. Das Entgasen sollte nur bei Druckwerten unter 2,0 x 10
Menüoption
Degas
Die WRH-Messröhre verfügt über eine integrierte Fehlerüberwachung (siehe
Diagnosemeldungen
Under range
Fault

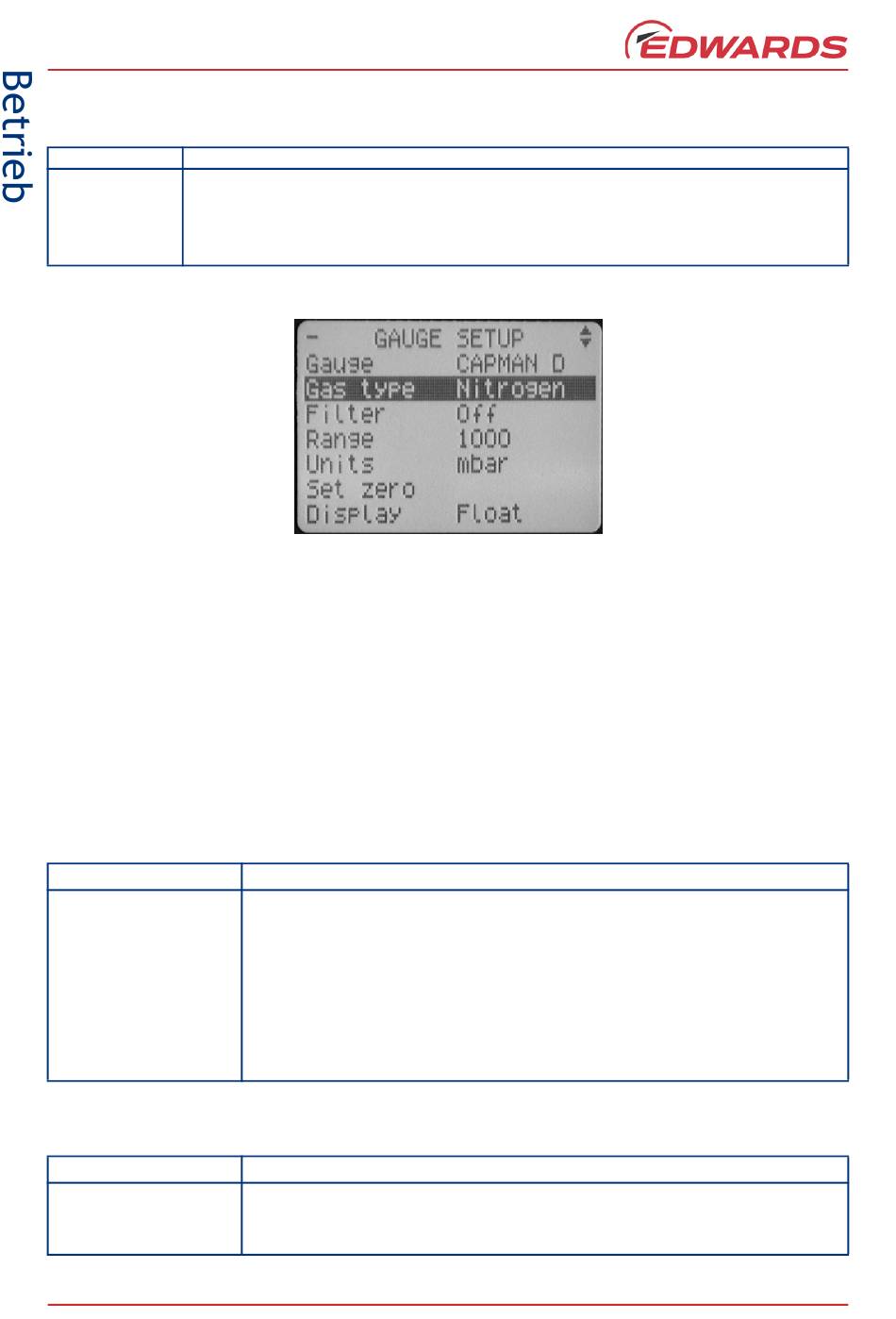

Abbildung 24 – Einrichtungsbildschirm für Kapazitätsmanometer
-10
mbar.
Tabelle 27 – Einrichtungsoptionen für eine WRG-Messröhre
Beschreibung
Ermöglicht dem Anwender, die Messröhre zu entgasen.
Scrollen Sie zu „Degas" und drücken Sie anschließend „Auswahl".
„Command Sent" wird 1 Sekunde lang angezeigt, um zu bestätigen, dass die
Entgasungssequenz eingeleitet wurde.
Hinweis: Während die Messröhre entgast wird, können etwas höhere Druckwerte
angezeigt werden als normalerweise. Der Messwert auf dem Display ist mit
einem „D" versehen, um anzuzeigen, dass das Entgasen läuft.
Das Entgasen wird nach ca. 3 Minuten automatisch beendet und abgebrochen, wenn der
Druck über den Entgasungsschwellenwert steigt.
Tabelle 28 – Fehlerüberwachung
Beschreibung
Druckausgangsspannung von 0,5 V bis 1 V – erhöhen Sie den Druck, um den Messwert
zu erhalten
Druckausgangsspannung < 0,5 V – Reparieren Sie den Sensor, oder tauschen Sie ihn aus
gea/d39701/
-6
mbar erfolgen.
Tabelle
Seite 34
Abschnitt 4.8.1) für Anweisungen
28).
