D39701882 Ausgabe H

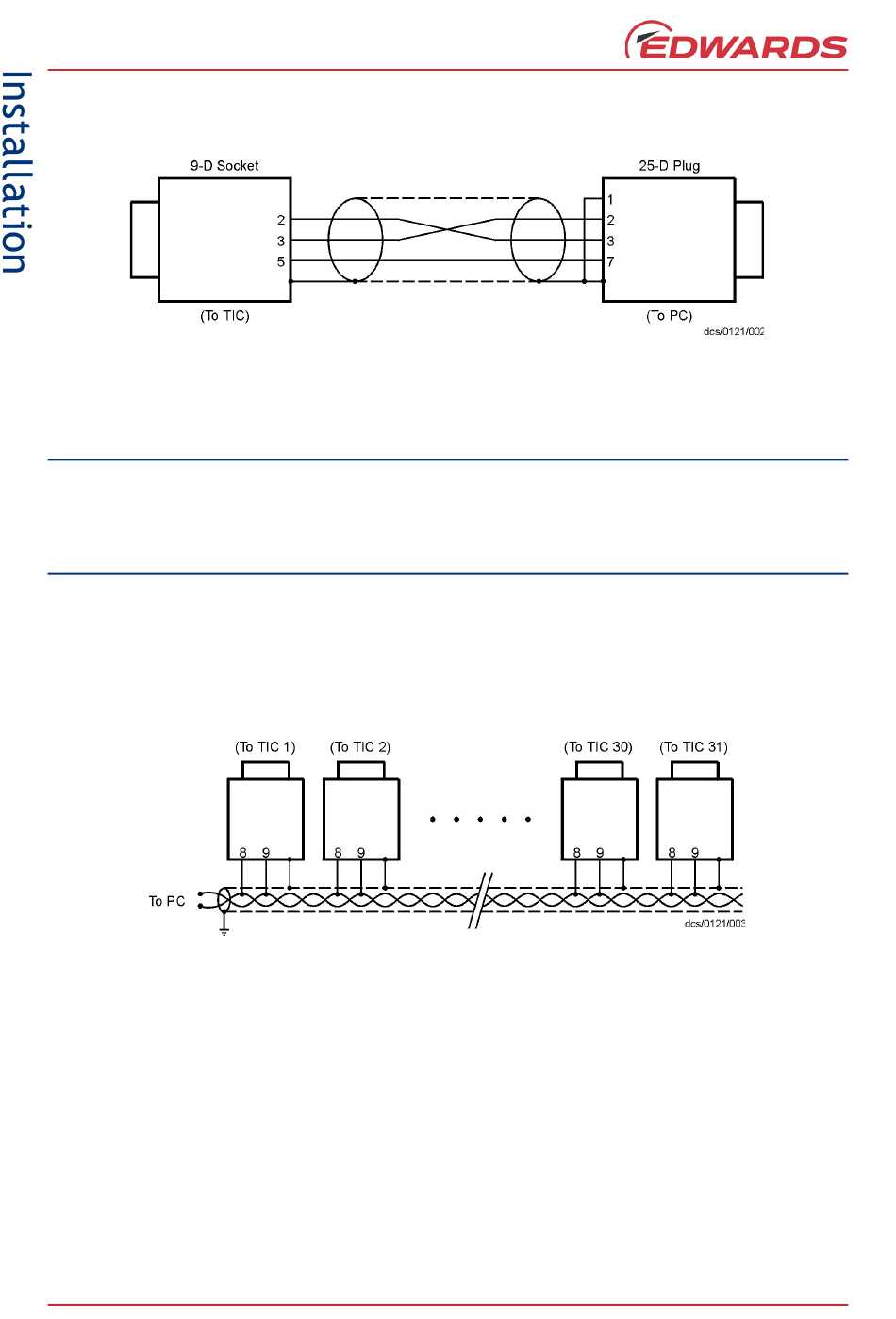

Abbildung 11 – IBM-PC, RS232-Schnittstelle -25-polig
3.3.5.2
Anschließen der RS485-Schnittstelle
RS485 ermöglicht es dem TIC, mit anderen TICs und einem Host-PC in einem Netzwerk zu arbeiten, wie in
Abbildung 12
dargestellt.
VORSICHT
Alle Masseverbindungen sind zusammengeschaltet. Wenn in der lokalen Massespannung Potenzialunterschiede
bestehen, kann dies zu Beschädigungen führen. Wenn die im Netzwerk zusammenarbeitenden TICs
unterschiedlichen Massepotentialen ausgesetzt sein könnten, sollte ein geeigneter RS485-Isolator zwischen sie
geschaltet werden.
Verwenden Sie abgeschirmte Kabel für die Verbindungen, um Interferenzprobleme zu reduzieren, und begrenzen Sie
die Länge der RS485-Kabel auf weniger als 1000 Meter.
Bei langen Verbindungen sind eventuell zusätzliche 120 Ω-Abschlusswiderstände an jedem Ende der Verbindung
erforderlich, um die Zuverlässigkeit der Datenübertragung zu verbessern.
Abbildung 12 – RS485 TIC-Netzwerk
